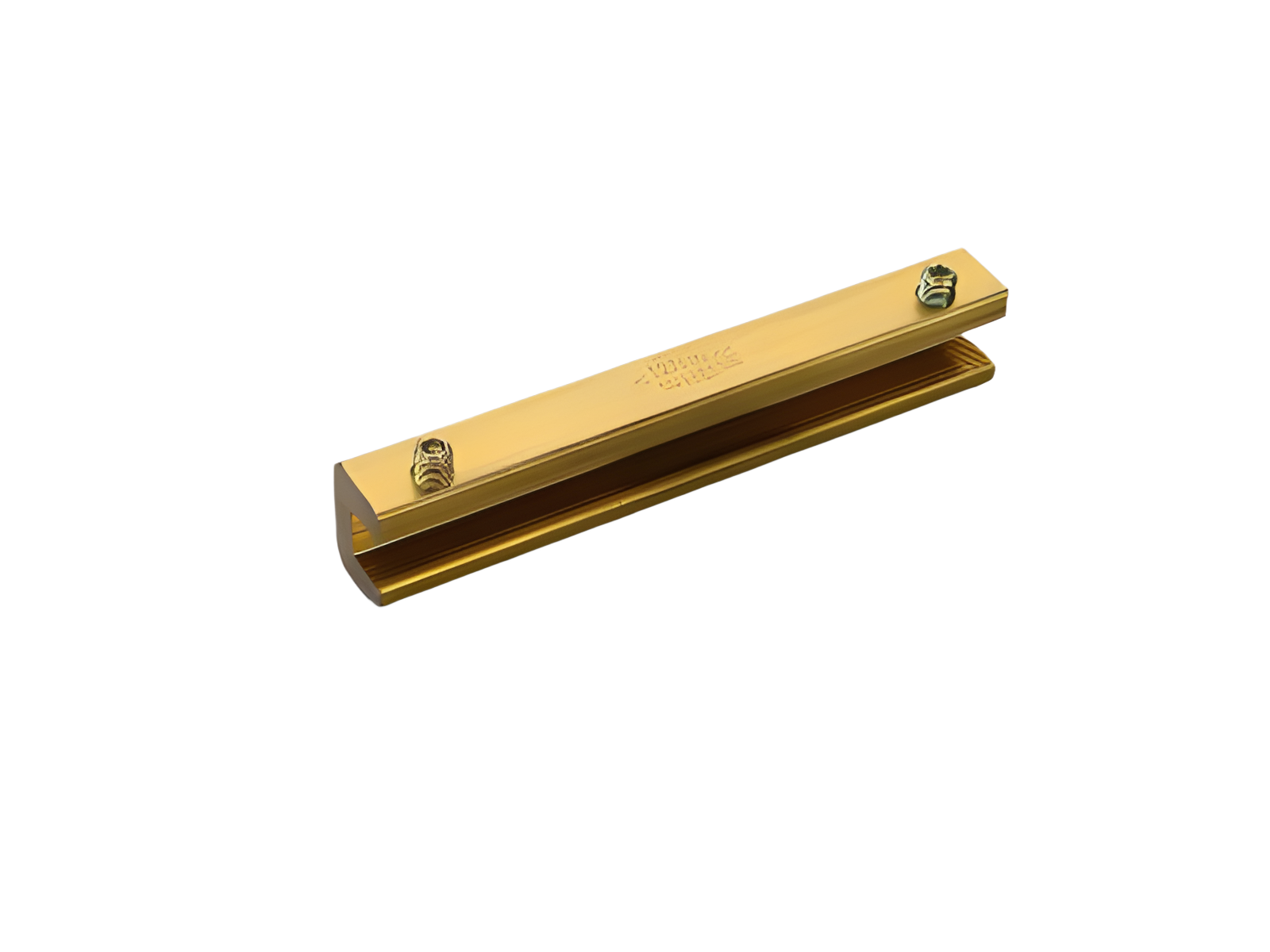

A imagem pode mostrar um produto similar.
Código da peça: 01193000
Schienen-Längsverbindung 520 A
150 mm
para barramentos 12, 15, 20 x 5, 10
Sistema
60Classic, 30Compact 3P
| Grupo de produto | 07 |
| Subgroup | 33 |
| Unidade por pacote | 3 |
| EAN | 4021267011932 |
| ECLASS 6.1 | 27400606 |
| ECLASS 7.1 | 27400606 |
| ETIM 4.0 | EC000713 |
| ETIM 5.0 | EC000713 |
Standards
IEC 61439-1:2020
Approvals
DNV GL
Aprovação CCC: no certification required
| Dados IEC | |
| Standards | |
| IEC 61439-1:2020 |
| Dados elétricos IEC | |
| Tensão de medição (IEC) AC: | 690 V |
Dissipação de energia do artigo:
A dissipação de energia em uma carga de 80% resulta em 6,9 W.
(A dissipação de energia em sua carga máxima seria 10,8 W.)
| Dados adicionais IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| tensão máxima IEC AC: | 1000 V |
| tensão máxima IEC DC: | 1500 V |
| current capacity (IEC) max.: | 520 A |
| Electrical data | |
| SCCR: | 18 kA |
| Dados mecânicos | |
| L x A x P: | 150 x 36 x 20 |
| Peso: | 52,4 kg/100 |
| para barramentos: | 12, 15, 20 x 5, 10 |
2 clamp screws M8
tightening torque 12 Nm
| permitted busbar displacement: | 1 |
| permitted spacing between systems: | 100 - 110 mm |
| The insulation performance of the article depends on the installation conditions. | |
|
Notas |
!!! Max. permitted busbar offset 1mm !!! 3 units are needed for a 3-pole connection. |
