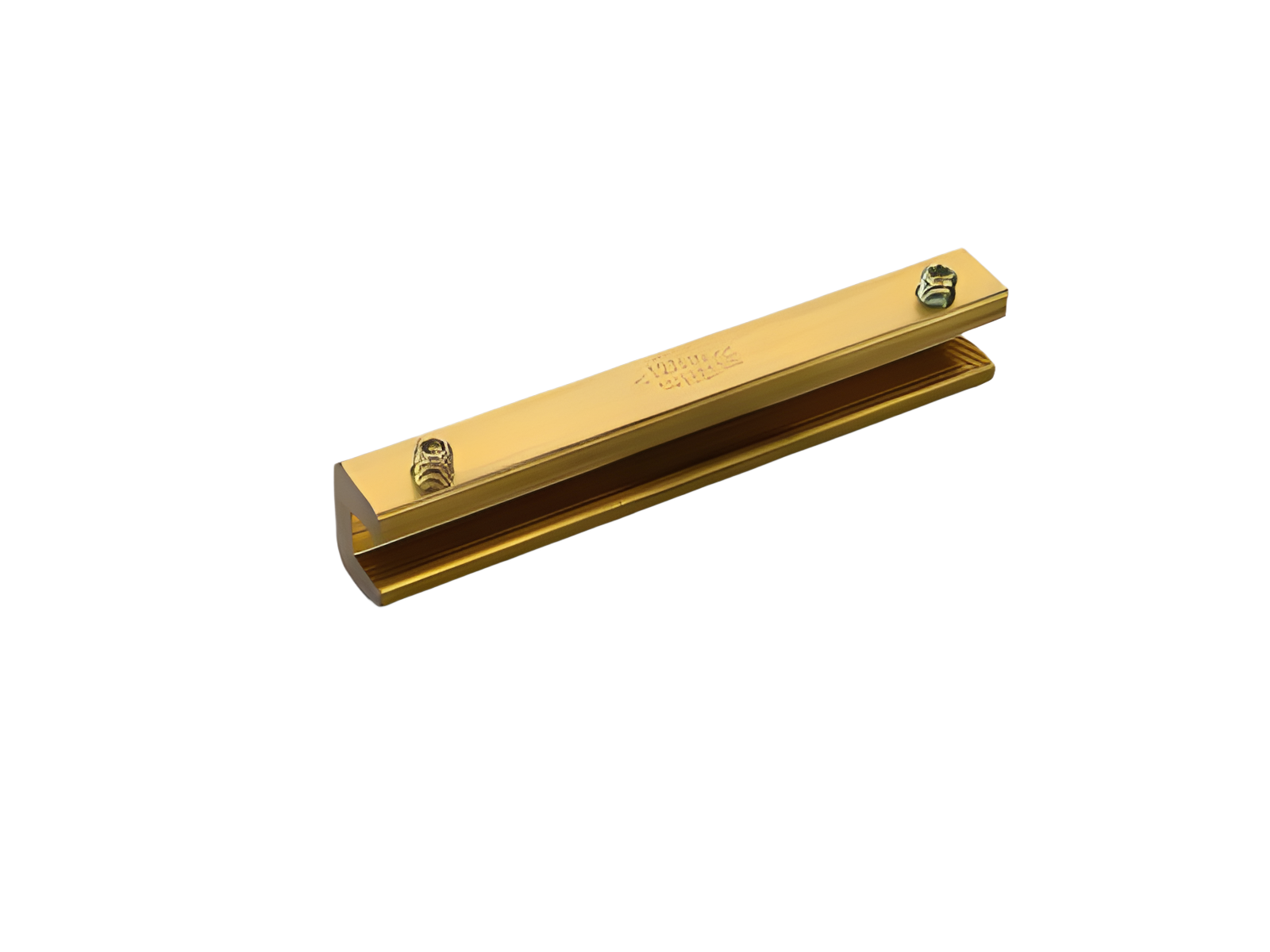

La imagen puede mostrar un producto similar.
Part No.: 01193000
Schienen-Längsverbindung 520 A
150 mm
para barras 12, 15, 20 x 5, 10
sistema
60Classic, 30Compact 3P
| grupo de producto | 07 |
| subgrupo | 33 |
| embalaje | 3 |
| EAN | 4021267011932 |
| ECLASS 6.1 | 27400606 |
| ECLASS 7.1 | 27400606 |
| ETIM 4.0 | EC000713 |
| ETIM 5.0 | EC000713 |
Normas
IEC 61439-1:2020
homologaciónes
DNV GL
Homologación CCC: no es obligatoria la certificación
| datos IEC | |
| Normas | |
| IEC 61439-1:2020 |
| datos electricos IEC | |
| tensión nominal (IEC) AC: | 690 V |
disipación de potencia del articulo:
The power dissipation at a typical load of 80 % results to 6.9 W.
(The power dissipation at full load would be 10.8 W.)
| datos adicionales IEC | |
|
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro. |
| tensión máxima (IEC) AC: | 1000 V |
| tensión máxima (IEC) DC: | 1500 V |
| máxima intensidad de corriente (IEC): | 520 A |
| datos eléctricos | |
| SCCR: | 18 kA |
| datos mecánicos | |
| An x A x P: | 150 x 36 x 20 |
| peso: | 52.4 kg/100 |
| para barras: | 12, 15, 20 x 5, 10 |
| desplazamiento del embarrado permitido: | 1 |
| espacio entre sistemas permitido: | 100 - 110 mm |
| puntos de apriete | |
| screw clamp connection | |
| M8 | |
| Md min.: | 9.6 Nm |
| Md max.: | 14.4 Nm |
| La capacidad de aislamiento del artículo depende de las condiciones de la instalación. | |
|
Notas |
!!! Max. permitted busbar offset 1mm !!! 3 units are needed for a 3-pole connection. |
