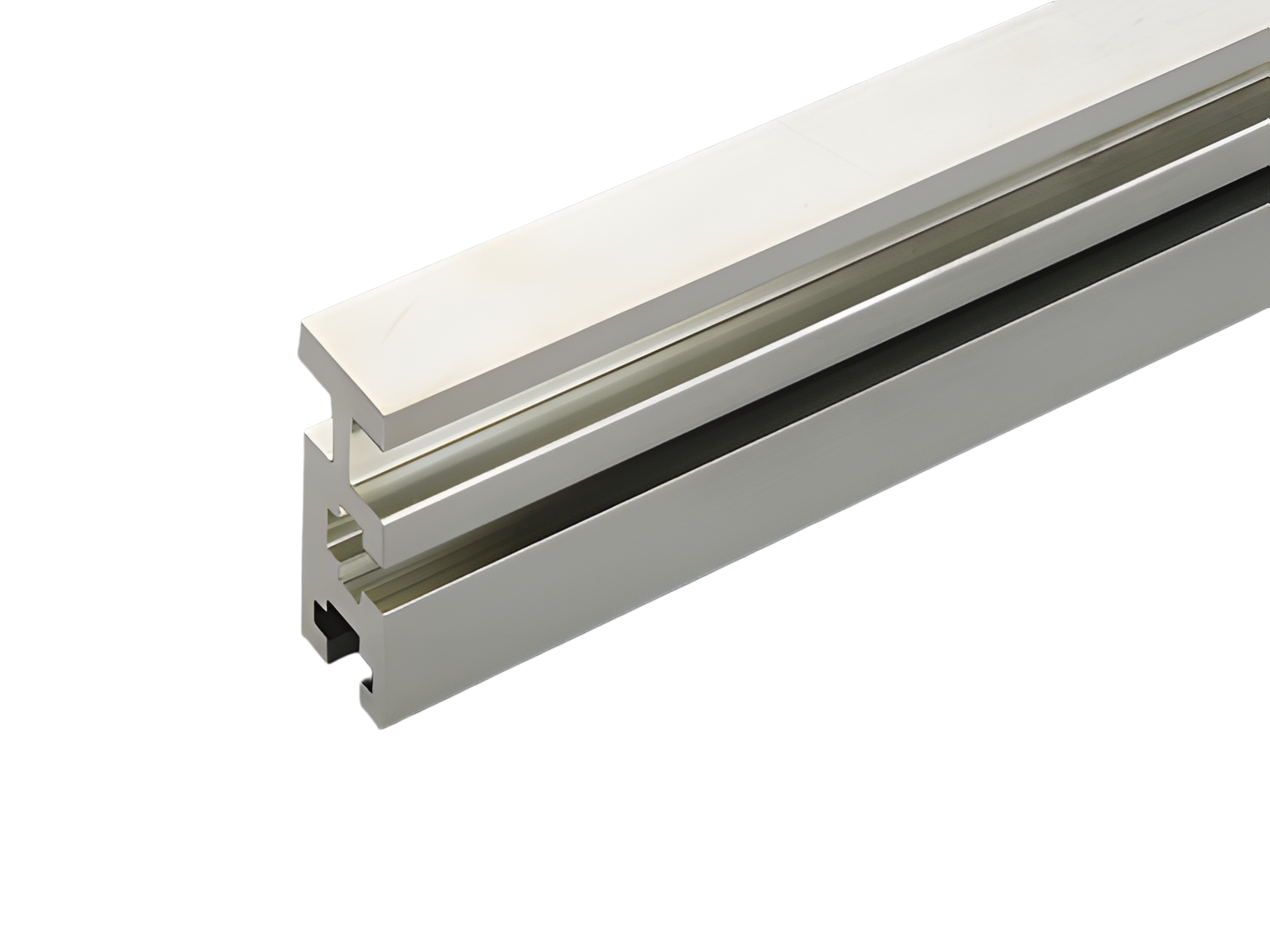

barramento de seção TCC 1600 mm² (01610)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 01610000

barramento de seção TCC 1600 mm²

comprimento 2,40 m, estanhado

Sistema

60Classic, centre feed unit

Vantagens do produto

Tin-plated Cu busbars considerably reduce the effort of preparing the contact points.
The Cu busbars are effective protected against aggressive media.

Grupo de produto	06
Subgroup	92

Unidade por pacote	1
EAN	4021267016104

ECLASS 6.1	27370303
ECLASS 7.1	27370303
ETIM 4.0	EC001522
ETIM 5.0	EC001522

Aprovações

Standards

IEC 61439-1:2020

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020

Electrical data

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 160,6 W.

(A dissipação de energia em sua carga máxima seria 251,0 W.)

Dados adicionais IEC
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.

current at 55 K:

2800 A

diagram current capacity (IEC)

Dados mecânicos
L x A x P:	2400 x 30 x 90
Peso:	3416,0 kg/100
Corte transversal:	1.600 mm²

Edge radius 0.5

Instruções de Aplicação

Please respect the insulation characteristics of the busbar support for your application.

short-circuit withstandability:	see product description of the used busbar support

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| Diagram current capacity

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Acessórios

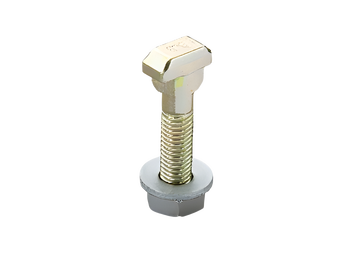

01379000
parafuso cabeça de martelo para perfil TCC
M10 x 45
para montagem subsequente, com porca e arruela de pressão
para barramentos: seção TCC
Mais

É utilizado para

01369000
suporte de barramento, 1 polo, lateral
para barramentos de perfil duplo T, triplo T e TCC
Mais
