barramento em perfil triplo T 1140 mm² (01189)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 01189000

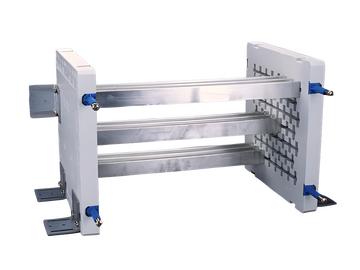

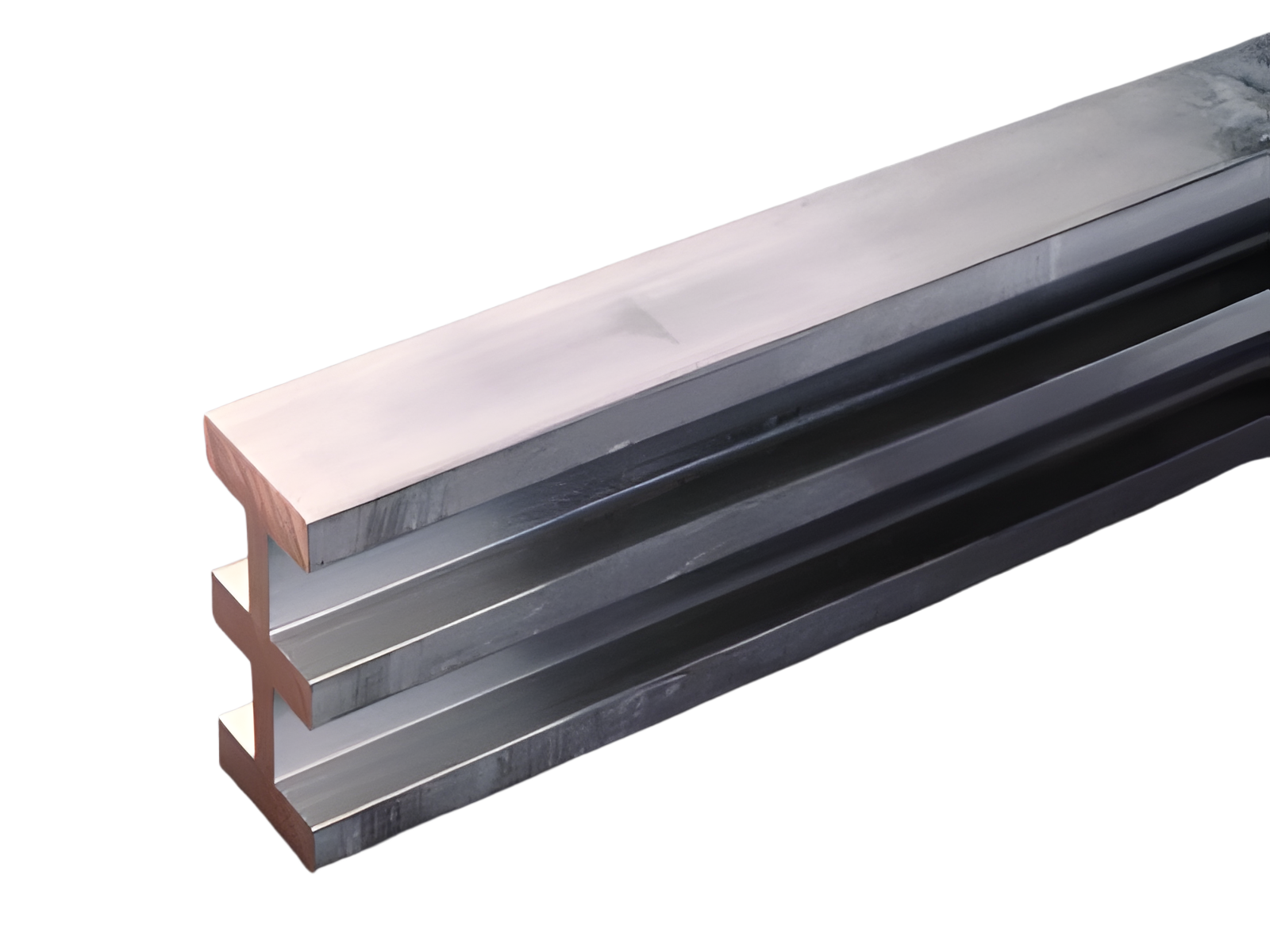

barramento em perfil triplo T 1140 mm²

comprimento 653 mm, estanhado

Sistema

60Classic, centre feed unit

Vantagens do produto

Tin-plated Cu busbars considerably reduce the effort of preparing the contact points.
The Cu busbars are effective protected against aggressive media.

Grupo de produto	06
Subgroup	92

Unidade por pacote	1
EAN	4021267011895

ECLASS 6.1	27370303
ECLASS 7.1	27370303
ETIM 4.0	EC001522
ETIM 5.0	EC001522

Aprovações

Standards

IEC 61439-1:2020

UL 508

Approvals

CSA , UL , DNV GL

for UL feeder circuits >250V

Número de tipo: HH1140-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020

Electrical data

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 49,0 W.

(A dissipação de energia em sua carga máxima seria 76,5 W.)

diagram current capacity (IEC)

Dados UL
Standards
UL 508

for UL feeder circuits >250V

considering the permitted temperature rise at the concrete installation conditions the following capacity could be accepted by UL (file E197039
max. load acc. to UL 508:	1800 A
Notice the rated voltage of the used busbar support in the application.

Dados mecânicos
L x A x P:	653 x 30 x 70
Peso:	672,3 kg/100
Corte transversal:	1.140 mm²

Edge radius 0.5

Instruções de Aplicação

Please respect the insulation characteristics of the busbar support for your application.

short-circuit withstandability:	see product description of the used busbar support

for UL feeder circuits >250V
