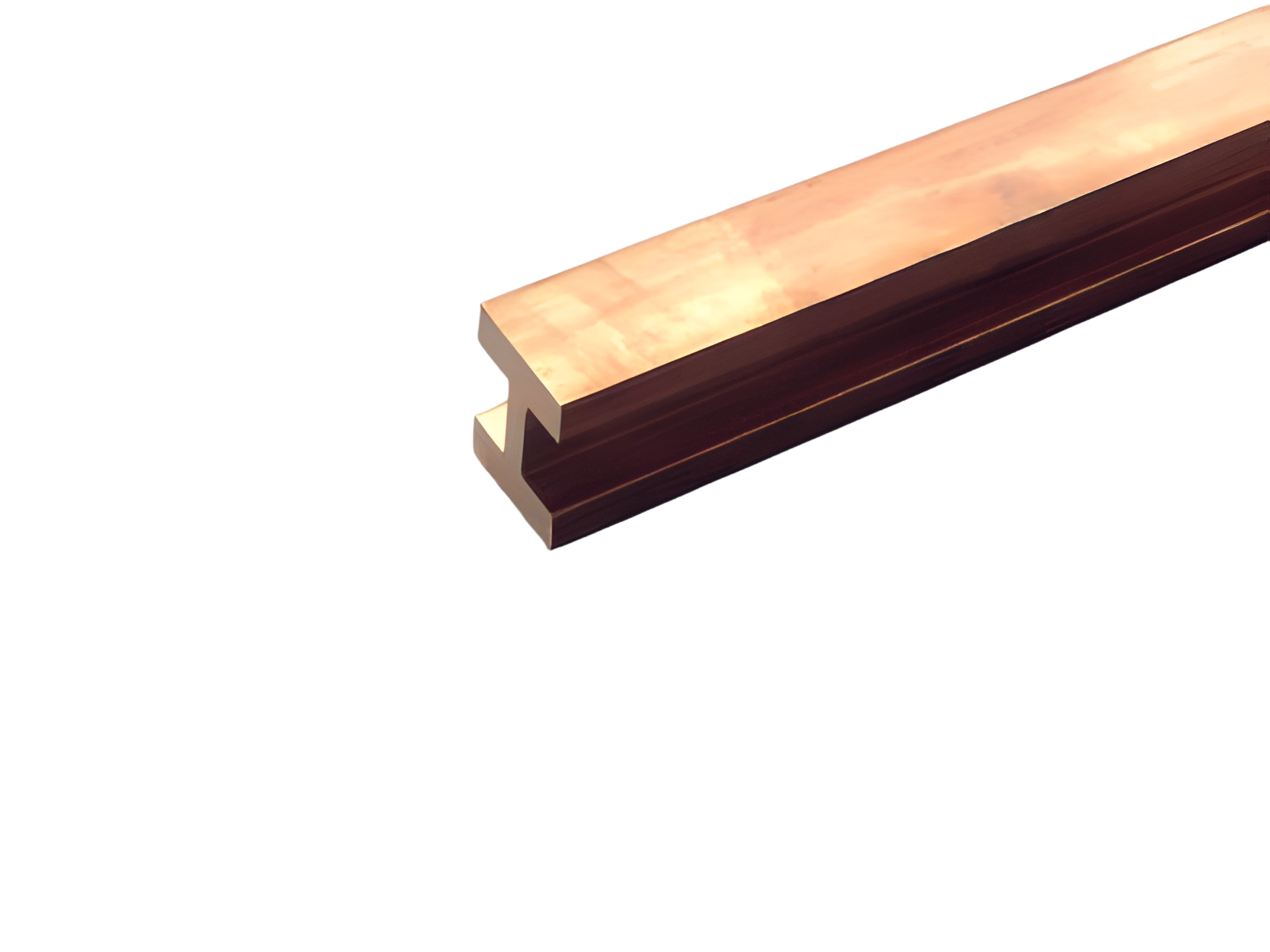

barramento em perfil duplo T 720 mm² (01249)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 01249000

barramento em perfil duplo T 720 mm²

comprimento 2,40 m, nu

Sistema

60Classic, centre feed unit

Grupo de produto	06
Subgroup	91

Unidade por pacote	1
EAN	4021267012496

ECLASS 6.1	27370303
ECLASS 7.1	27370303
ETIM 4.0	EC001522
ETIM 5.0	EC001522

Aprovações

Standards

IEC 61439-1:2020

UL 508

Approvals

CSA , UL , DNV GL

for UL feeder circuits >250V

Número de tipo: H720-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020

Electrical data

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 116,5 W.

(A dissipação de energia em sua carga máxima seria 182,0 W.)

Dados adicionais IEC
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.

current at 55 K:

1600 A

diagram current capacity (IEC)

Dados UL
Standards
UL 508

for UL feeder circuits >250V

considering the permitted temperature rise at the concrete installation conditions the following capacity could be accepted by UL (file E197039
max. load acc. to UL 508:	1400 A
Notice the rated voltage of the used busbar support in the application.

Dados mecânicos
L x A x P:	2400 x 30 x 40
Peso:	1556,0 kg/100
Corte transversal:	720 mm²

Edge radius 0.5

Instruções de Aplicação

Please respect the insulation characteristics of the busbar support for your application.

short-circuit withstandability:	see product description of the used busbar support

for UL feeder circuits >250V
