seção de compartimento (01238)

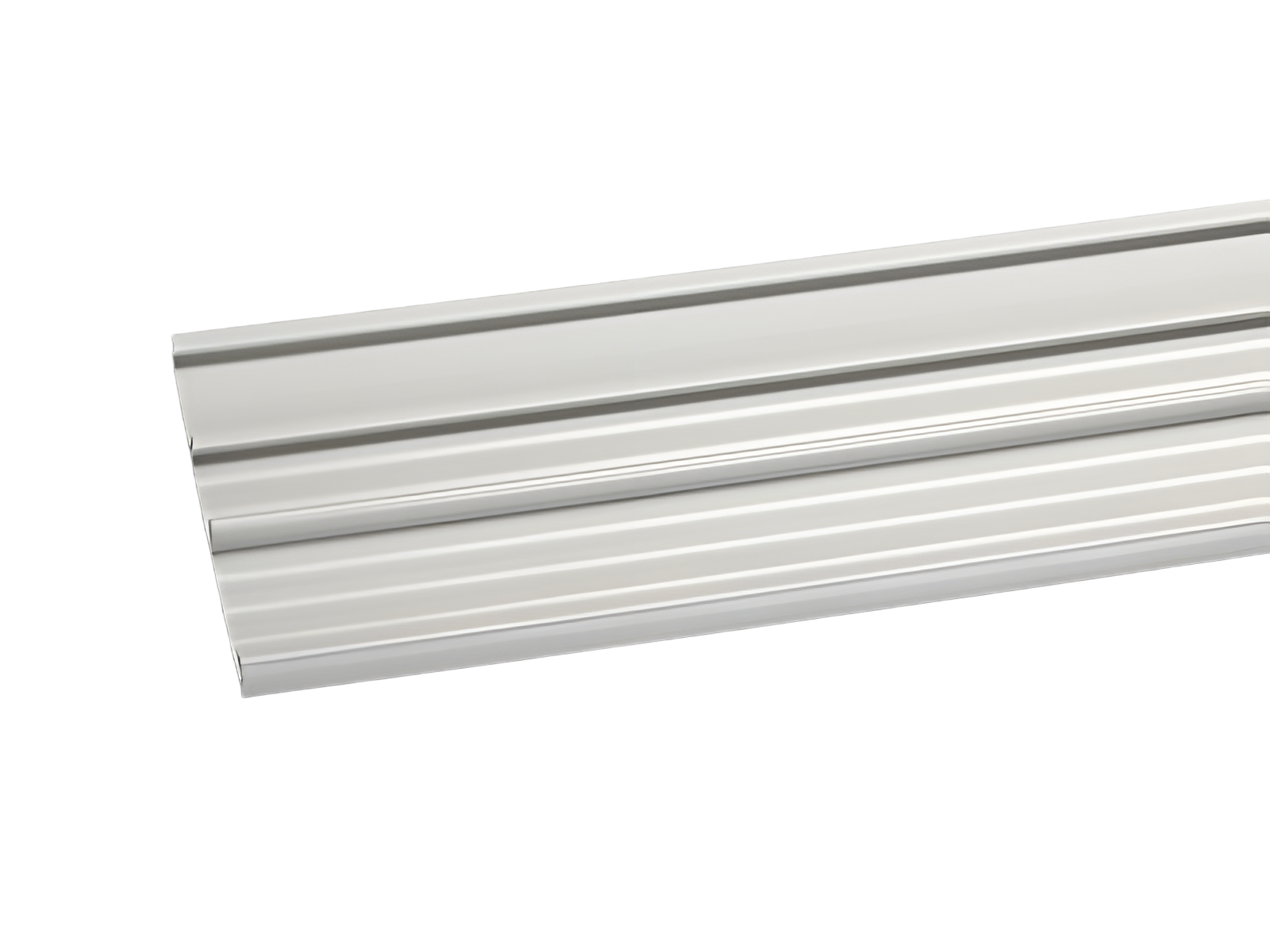

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 01238000

seção de compartimento

106 mm profundidade, 2,40 m de comprimento

2400 x 106

Sistema

60Classic

Grupo de produto	06
Subgroup	27

Unidade por pacote	1
EAN	4021267012380

ECLASS 6.1	27370390
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Aprovações

Standards

IEC 61439-1:2020

UL 508

Approvals

for UL feeder circuits >250V

Número de tipo: C108-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020

Dados UL
Standards
UL 508

for UL feeder circuits >250V

Dados mecânicos
L x A x P:	2400 x 106 x 9
Peso:	140,0 kg/100

Instruções de Aplicação


short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

for UL feeder circuits >250V

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

É utilizado para

01320000
Montagem para perfil de cobertura
profundidade 107 mm, para 01025, 01236, 01237, 01238
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

01231000
suporte de barramento
3 polos, com furos roscados internos
para barramentos: seção duplo T
Mais

01232000
suporte de barramento
3 polos, com furos roscados internos
para barramentos: seção triplo T
Mais
