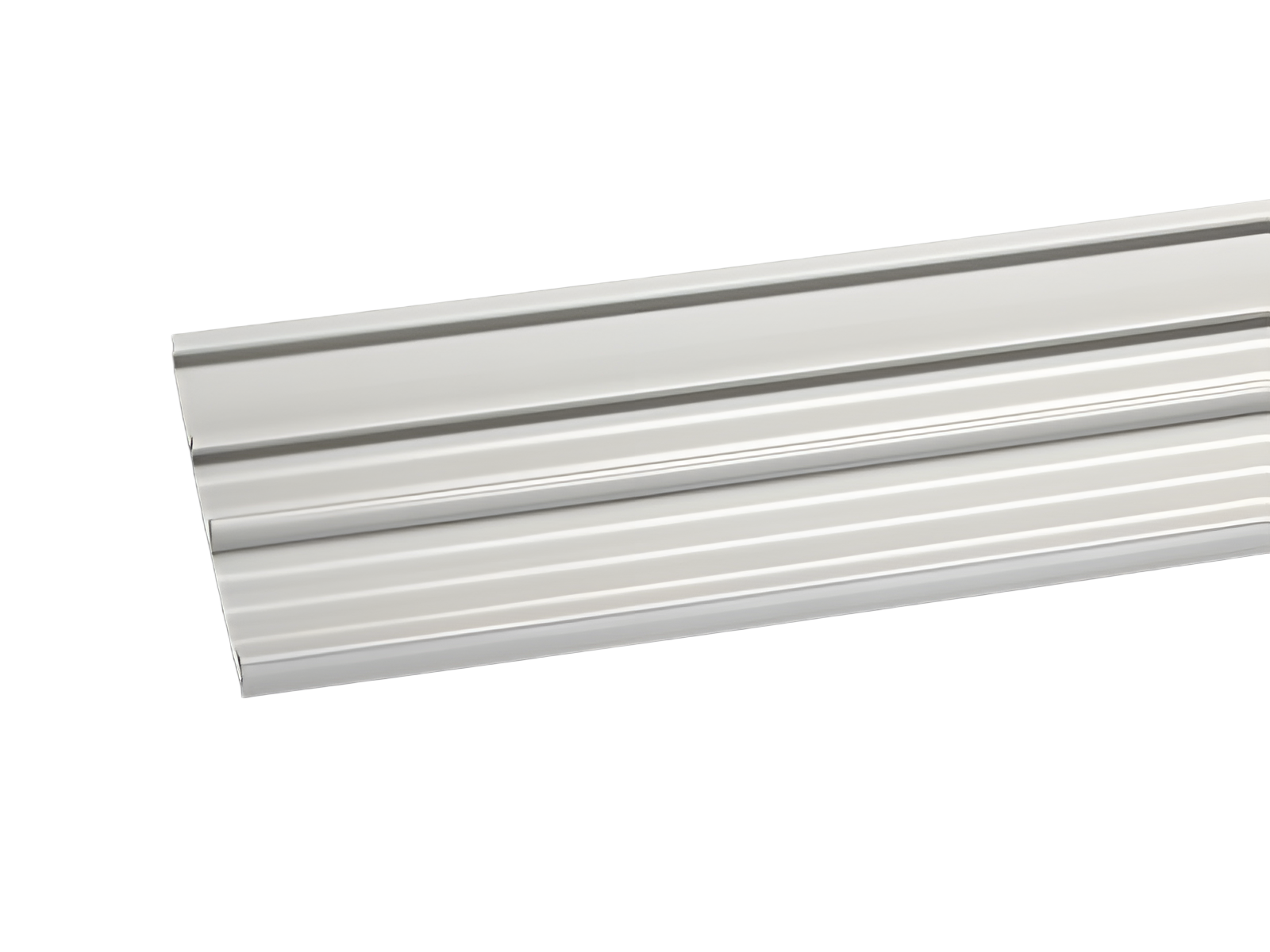

La imagen puede mostrar un producto similar.

Descripción

Part No.: 01238 000

106 mm de profundidad, 2,40 m de longitud

2400 x 106

sistema

60Classic

grupo de producto	06
subgrupo	27

embalaje	1
EAN	4021267012380

ECLASS 14.0	27142190
ETIM 5.0	EC002498
ETIM 8.0	EC002498
ETIM 10.0	EC002498

Homologaciónes

Normas

IEC 61439-1:2020

UL 508

homologaciónes

for UL feeder circuits >250V

tipo: C108-L

EAC Type: CO-S

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020

datos UL
Normas
UL 508

for UL feeder circuits >250V

datos mecánicos
An x A x P:	2400 x 106 x 9
peso:	140.0 kg/100

cualidad de materiales
halogen-free:	Yes

Application notes


not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit


for UL feeder circuits >250V
