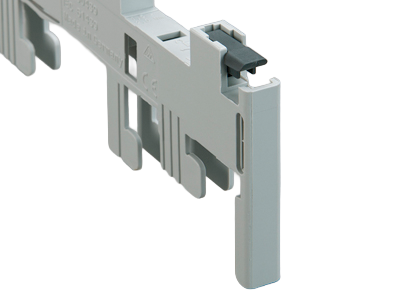

módulo N (32632)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 32632000

módulo N

terminal 16 mm²

9 x 160

para barramentos 12 x 5

Sistema

30Compact 5P

Vantagens do produto

The device can be locked onto the busbar system in a separating position. In this way, complete units 1P+N or 3P+N can be prepared for an isolation test without the leads having to be disconnected. (see assembly manual)

Grupo de produto 05
Subgroup 44
Unidade por pacote 12
EAN 4021267326326
ECLASS 6.1 27370304
ECLASS 7.1 27370304
ETIM 4.0 EC001531
ETIM 5.0 EC001531

Aprovações

Standards

IEC 61439-1:2020

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020
Dados elétricos IEC
Tensão de medição (IEC) AC: 690 V
Tensão nominal de isolamento: 690 V

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 0,5 W.

(A dissipação de energia em sua carga máxima seria 0,8 W.)

Connecting terminal 1.5 - 16mm²
Dados mecânicos
L x A x P: 9 x 160 x 114
Peso: 4,4 kg/100
para barramentos: 12 x 5

Instruções de Aplicação

Notas

The device cannot be locked onto the busbar system (operating condition) and must always be plugged into module adapters.

Links

Downloads

Acessórios

31390000
kit de conectores
conector para criar adaptadores multipolares (100 peças)
para 50 conexões
Mais

É utilizado para

32628000
EQUES®30Compact
adaptador para barramentos 1 polo, 63 A
1 trilho de montagem fixo, para Schneider Electric iC60, iC65 e C60
18 x 160
para barramentos: 12 x 5
Mais

32630000
EQUES®30Compact
adaptador para barramentos 1 polo, 63 A
1 trilho de montagem fixo
18 x 160 / 10 mm²
para barramentos: 12 x 5
Mais

32629000
EQUES®30Compact
adaptador para barramentos 1 polo, 32 A
1 trilho de montagem fixo
18 x 160 / 6 mm²
para barramentos: 12 x 5
Mais
