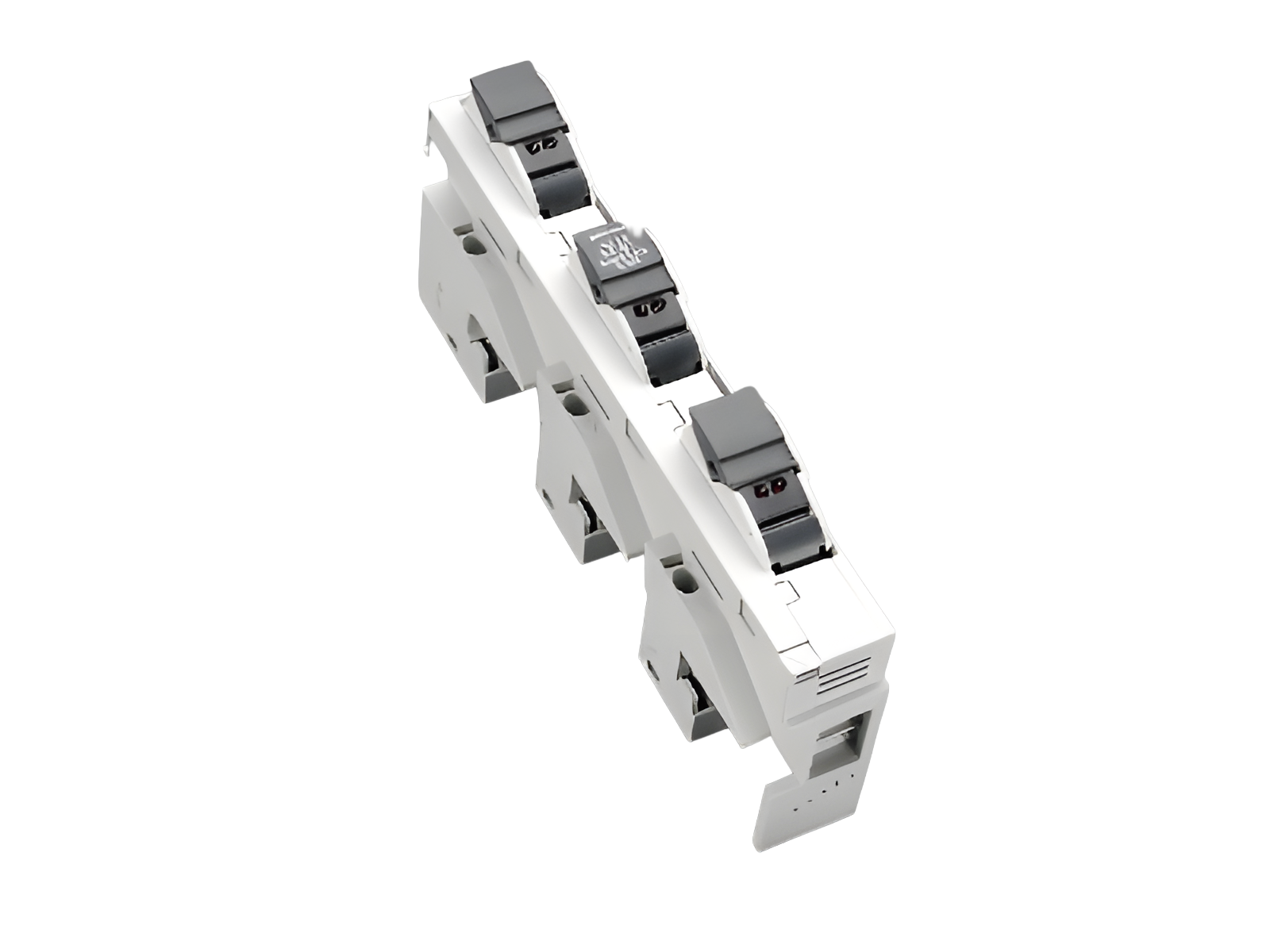

porta-fusível montado no barramento, com LED (31959)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 31959 000

AMBUS®60Classic

porta-fusível montado no barramento, com LED

Size Class CC

para fusíveis Class CC UL 248-4, com LED 110 - 690 V AC / DC

Class CC / 3P

indication (LED) of a tripped fuse link

para barramentos 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção

Sistema

60Classic

Grupo de produto 01
Subgroup 47
Unidade por pacote 4
EAN 4021267319595
ECLASS 6.1 27142121
ECLASS 7.1 27142121
ETIM 4.0 EC002705
ETIM 5.0 EC002705

Aprovações

Standards

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system J

UL 4248-1

Approvals

CSA , UL

for UL feeder circuits >250V

Número de tipo: AELCC

UL file: E230163, UL category (for USA): IZLT https://www.ul.com

UL file: E230163, UL category (for Canada): IZLT7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Dados técnicos

for fuse links size: Class CC
fuse links acc. to standard: UL 248-4
permitted power dissipation of the fuse-link: 3 W
Dados IEC
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system J
Electrical data
short-circuit strength when protected by fuses: 200 kA

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 1,2 W.

(A dissipação de energia em sua carga máxima seria 1,8 W.)

Dados UL
Standards
UL 4248-1
for UL feeder circuits >250V
suitable for field-installed conductors
Dados electricos UL
corrente nominal (UL): 30 A
rated voltage (UL) AC: 600 V
rated frequency (UL): 50 / 60 Hz
SCCR: 200 kA
Dados mecânicos
L x A x P: 27 x 200 x 104
Peso: 18,8 kg/100
Polaridade: 3 polos
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção

Type of fastening: patented click mechanism

pontos terminais
spring pulley connection
min. cross-section: 1,5 mm²
max. cross-section: 6 mm²
Not suitable for aluminium cables !


nach IEC: Cu 1.5 … 6 mm2 (f, re)
nach UL /CSA: AWG 16 … AWG 10 (str)

Instruções de Aplicação

Not suitable for aluminium cables !
permitted power dissipation of the fuse-link: 3 W
for UL feeder circuits >250V

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| Instruções de montagem

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

https://pim.woehner.de/PT/BR/1000041409
