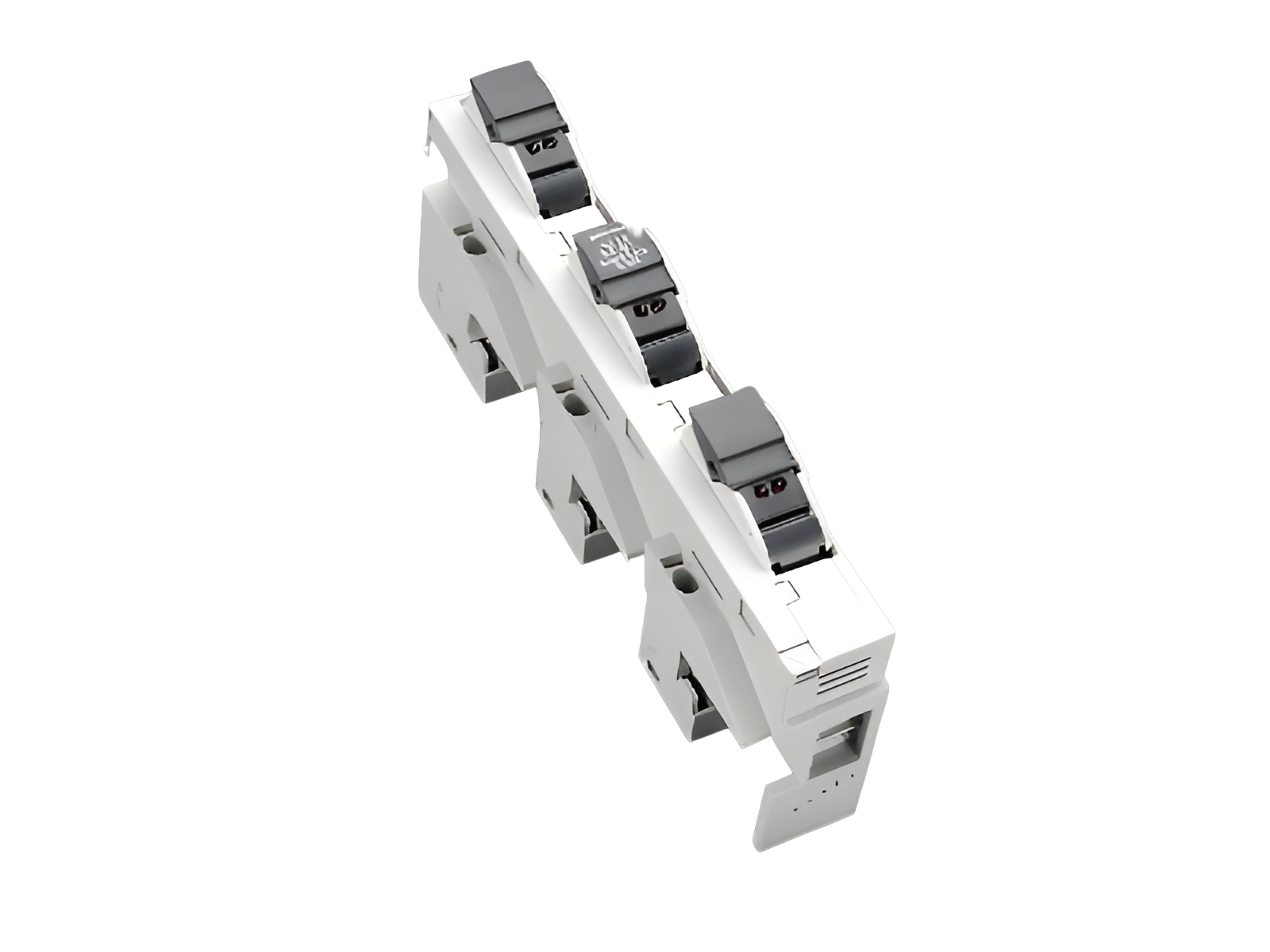

La imagen puede mostrar un producto similar.
Part No.: 31959000
AMBUS®60Classic
portafusibles sobre barras, con LED
para fusibles de Class CC UL 248-4, con LED de 110 - 690 V AC / DC
Class CC / 3P
para barras 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
sistema
60Classic
| grupo de producto | 01 |
| subgrupo | 47 |
| embalaje | 4 |
| EAN | 4021267319595 |
| ECLASS 6.1 | 27142121 |
| ECLASS 7.1 | 27142121 |
| ETIM 4.0 | EC002705 |
| ETIM 5.0 | EC002705 |
Normas
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system J
UL 4248-1
homologaciónes
CSA , UL
for UL feeder circuits >250V
tipo: AELCC
UL file: E230163, UL category (for USA): IZLT https://www.ul.com
UL file: E230163, UL category (for Canada): IZLT7 https://www.ul.com
CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org
| para fusibles de tamaño: | Class CC |
| fusibles según norma: | UL 248-4 |
| potencia disipada del fusible permitida: | 3 W |
| datos IEC | |
| Normas | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016, Fuse system J |
| datos eléctricos | |
| corriente de cortocircuito cuando se protege por fusibles: | 200 kA |
disipación de potencia del articulo:
The power dissipation at a typical load of 80 % results to 1.2 W.
(The power dissipation at full load would be 1.8 W.)
| datos UL | |
| Normas | |
| UL 4248-1 |
| for UL feeder circuits >250V | |
| suitable for field-installed conductors |
| datos electricos UL | |
| intensidad de corriente nominal (UL): | 30 A |
| tensión nominal (UL) AC: | 600 V |
| frecuencia nominal (UL): | 50 / 60 Hz |
| SCCR: | 200 kA |
| datos mecánicos | |
| An x A x P: | 27 x 200 x 104 |
| peso: | 18.8 kg/100 |
| Polaridad: | 3 polos |
| para barras: | 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas |
Type of fastening: patented click mechanism
| puntos de apriete | |
| spring pulley connection | |
| min. cross-section: | 1.5 mm² |
| max. cross-section: | 6 mm² |
| Not suitable for aluminium cables ! | |
|
nach IEC: Cu 1.5 … 6 mm2 (f, re) |
|
| Not suitable for aluminium cables ! | |
| potencia disipada del fusible permitida: | 3 W |
| for UL feeder circuits >250V | |
