módulo de conexão (01592)

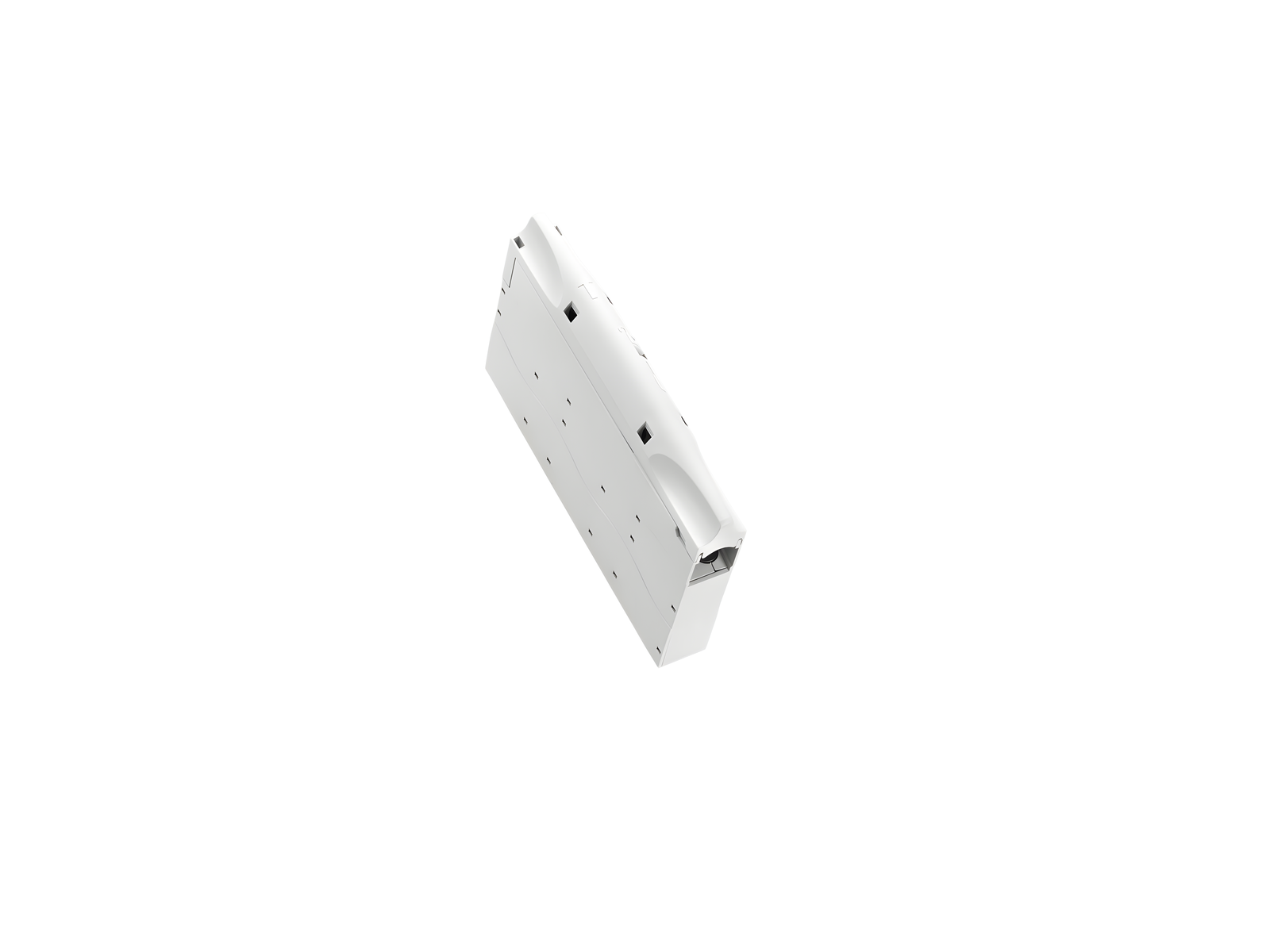

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 01592000A

CRITO®CrossBoard

módulo de conexão

com terminais de conexão por mola integrados de 1,5 - 16 mm², AWG 14 - 6

3 polos

Sistema

CrossBoard® 125A / 250A, CrossBoard® 800 A

Grupo de produto 07
Subgroup 40
Unidade por pacote 1
EAN 4021267015923
ECLASS 6.1 27141146
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Aprovações

Standards

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Approvals

IEC (CB) , UL

for UL feeder circuits >250V

Número de tipo: CR22-A

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Dados elétricos IEC
Corrente de medição (IEC): 63 A
Tensão de medição (IEC) AC: 690 V
Tensão nominal de isolamento: 800 V
rated peak withstand current  Ipk max.: 10 kA

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 2,9 W.

(A dissipação de energia em sua carga máxima seria 4,6 W.)

Dados adicionais IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
tensão máxima IEC AC: 800 V
tensão máxima IEC DC: 800 V
current capacity (IEC) max.: 80 A
Dados UL
Standards
UL 508
for UL feeder circuits >250V
suitable for field-installed conductors
Dados electricos UL
corrente nominal (UL): 48 A
rated voltage (UL) AC: 600 V
rated frequency (UL): 50 / 60 Hz
SCCR unprotected max.: 6 kA
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 50 kA
with JDDZ fuse Class J 60 A / 600 V AC
Dados mecânicos
L x A x P: 22.5 x 160 x 115
Peso: 21,5 kg/100
Polaridade: 3 polos
front degree of protection: IP20
pontos terminais
spring pulley connection
screw drive: 0,6x4
wire stripping: 18 mm
min. cross-section: 1,5 mm²
max. cross-section: 16 mm²

min. cross-section UL: AWG 14
max. cross-section UL: AWG 6


For leads per IEC :
1.5 - 16 mm² round stranded and finely stranded without wire-end ferrule
1.5 - 16 mm² finely stranded with wire-end ferrule*
1.5 - 10 mm² finely stranded with wire-end ferrule
1.5 - 10 mm² round solid

* Recommendation: 16 mm² crimped with Rittal crimping pliers for wire-end ferrules WM-Crimp, Weidmüller crimping tool PZ 16 or Phoenix Contact crimping pliers Crimpfox 25R

for leads per UL:
Cu AWG 14 - 6
Class B (UL486E)

Instruções de Aplicação

The insulation performance of the article depends on the installation conditions.
for UL feeder circuits >250V
