Anschlussmodul (01592)

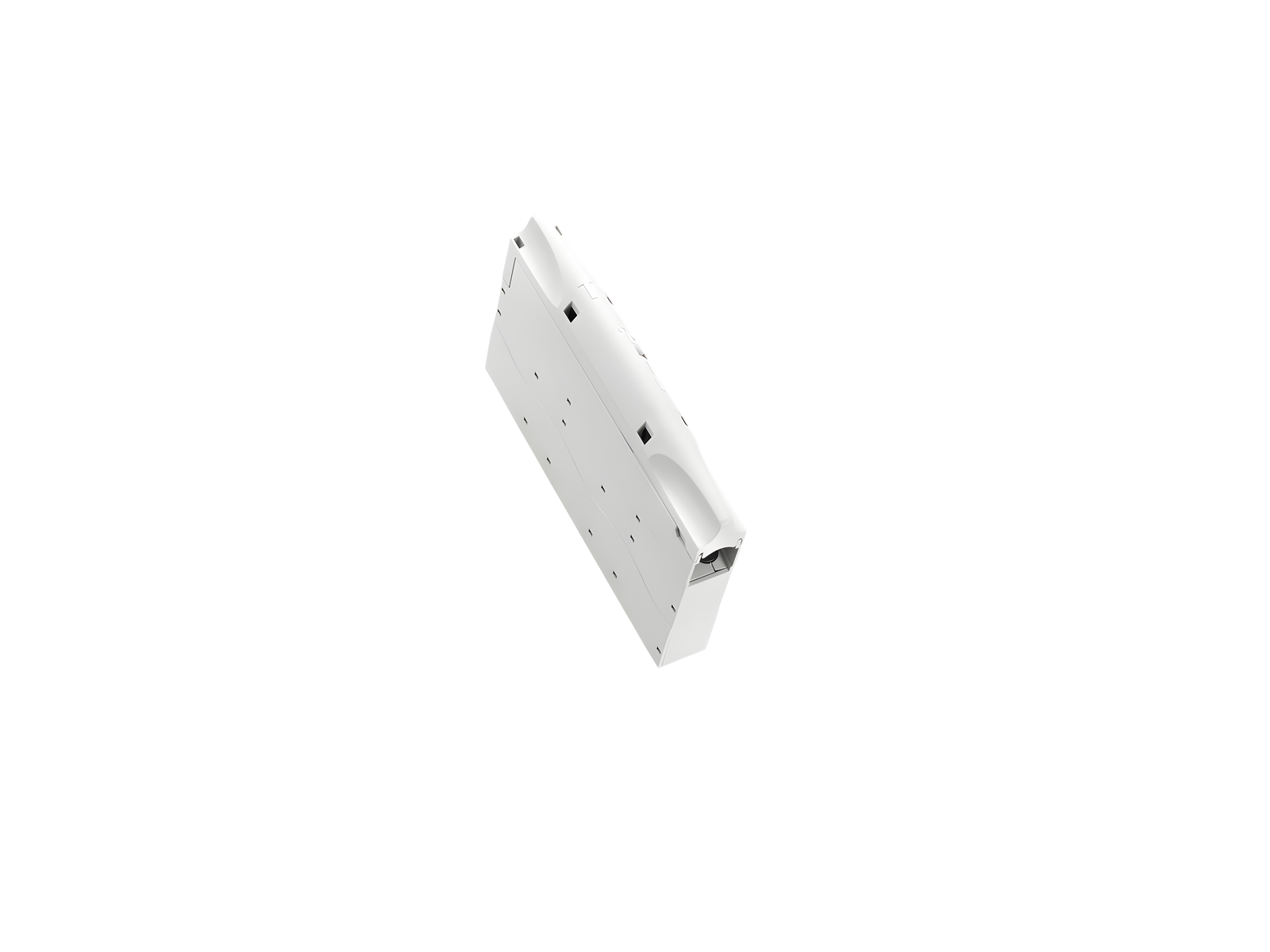

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 01592 000A

CRITO®CrossBoard

Anschlussmodul

mit integrierten Federzugklemmen 1,5 - 16 mm², AWG 14 - 6

3-polig

System

CrossBoard® 125A / 250A

Produktgruppe 07
Untergruppe 40
VE 1
EAN 4021267015923
ECLASS 6.1 27141146
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Zulassungen

Standards

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Approbationen

IEC (CB) , UL

for UL feeder circuits >250V

Typnummer: CR22-A

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CCC Zulassung: nicht zertifizierungspflichtig

Technische Daten

Angaben IEC
Standards
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Elektrische Werte IEC
Bemessungsstrom (IEC): 63 A
Bemessungsspannung (IEC) AC: 690 V
Bemessungsisolationsspannung Ui AC: 800 V
Bemessungsstoßstromfestigkeit Ipk max.: 10 kA

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 2,9 W.

(Bei voller Belastung beträgt die Leistungsabgabe 4,6 W.)

zusätzliche Daten IEC

Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.
max. zulässige Spannung (IEC) AC: 800 V
max. zulässige Spannung (IEC) DC: 800 V
Strombelastbarkeit (IEC) max.: 80 A
Angaben UL
Standards
UL 508
for UL feeder circuits >250V
suitable for field-installed conductors
Elektrische Werte UL
Bemessungsstrom (UL): 48 A
Bemessungsspannung (UL) AC: 600 V
Bemessungsfrequenz (UL): 50 / 60 Hz
SCCR unprotected max.: 6 kA
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 50 kA
with JDDZ fuse Class J 60 A / 600 V AC
Mechanische Werte
B x H x T: 22.5 x 160 x 115
Gewicht: 21,5 kg/100
Poligkeit: 3-polig
Schutzart frontseitig: IP20
Klemmstellen
Federzugverbindung
Antrieb: 0,6x4
Abisolierung: 18 mm
Querschnitt min.: 1,5 mm²
Querschnitt max.: 16 mm²

Querschnitt min. UL: AWG 14
Querschnitt max. UL: AWG 6


für Leitungen nach IEC :
1,5 - 16 mm² rund mehrdrähtig und feindrähtig ohne Aderendhülse
1,5 - 16 mm² feindrähtig mit Aderendhülse*
1,5 - 10 mm² feindrähtig mit Aderendhülse
1,5 - 10 mm² rund eindrähtig

* Empfehlung: 16 mm² verpresst mit Rittal Presszange für Aderendhülsen WM-Crimp, Weidmüller Crimpwerkzeug PZ 16 oder mit Phoenix Contact Presszange Crimpfox 25R

für Leitungen nach UL :
Cu AWG 14 - 6
Class B (UL486E)

Anwendungshinweise

Die Isolationseigenschaften des Artikels werden durch die Einbaubedingungen bestimmt.
for UL feeder circuits >250V
