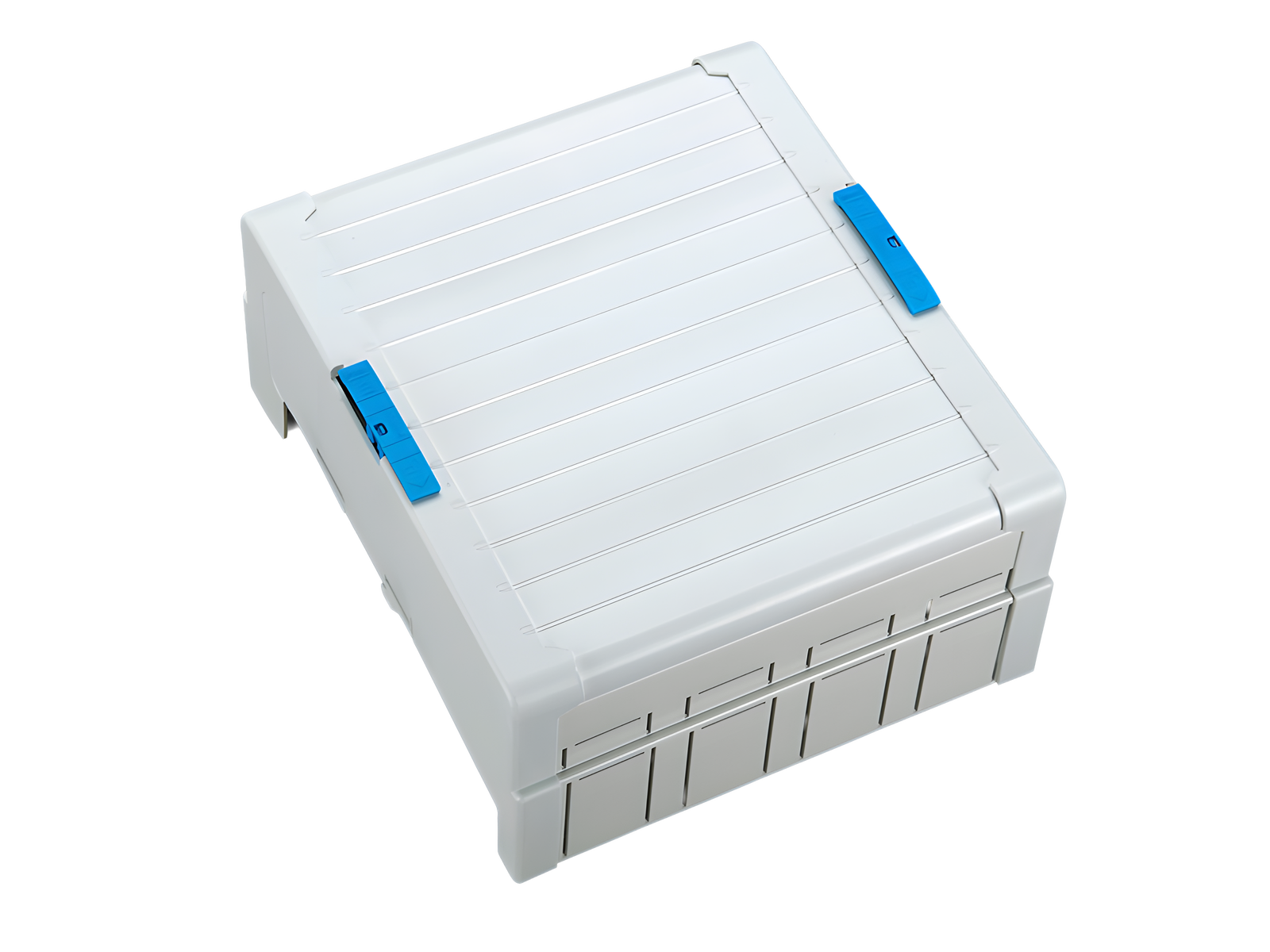

tampa, 4 polos (01597)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 01597 000

tampa, 4 polos

228 mm largura

228 x 260 x 90

para barramentos 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção

Sistema

60Classic

Grupo de produto	07
Subgroup	36

Unidade por pacote	1
EAN	4021267015978

ECLASS 6.1	27370390
ECLASS 7.1	27370390
ETIM 4.0	EC002498
ETIM 5.0	EC002848

Aprovações

Standards

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Approvals

CSA , UL

for UL feeder circuits >250V

Número de tipo: CTC60-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

Dados UL
Standards
UL 508

for UL feeder circuits >250V

Dados mecânicos
L x A x P:	228 x 260 x 90
Peso:	45,0 kg/100
Polaridade:	4-polig
para barramentos:	12, 15, 20, 25, 30 x 5, 10 e barramentos de seção

Instruções de Aplicação

Also suitable as reserve section cover.

not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit


for UL feeder circuits >250V

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| Instruções de montagem

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

É utilizado para

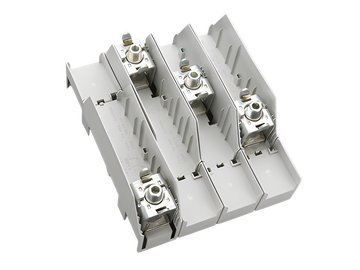

01162 000
CRITO^®60Classic
conjunto de conexão, 4 polos, sem cobertura
lam. Cu. 20 - 32 x 3 - 15
para barramentos: 20, 25, 30 x 5, 10 e barramentos de seção
Mais

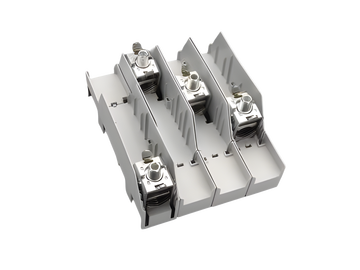

01147 000
CRITO^®60Classic
conjunto de conexão, 4 polos, sem cobertura
95 - 300 mm², AWG 3/0 - 600 MCM
para barramentos: 20, 25, 30 x 5, 10 e barramentos de seção
Mais

01069 000
CRITO^®
terminal de pinças
160 - 1000 mm²
compartimento do terminal 55 x 28
para barramentos: 30 x 10 e barramentos de seção
Mais
