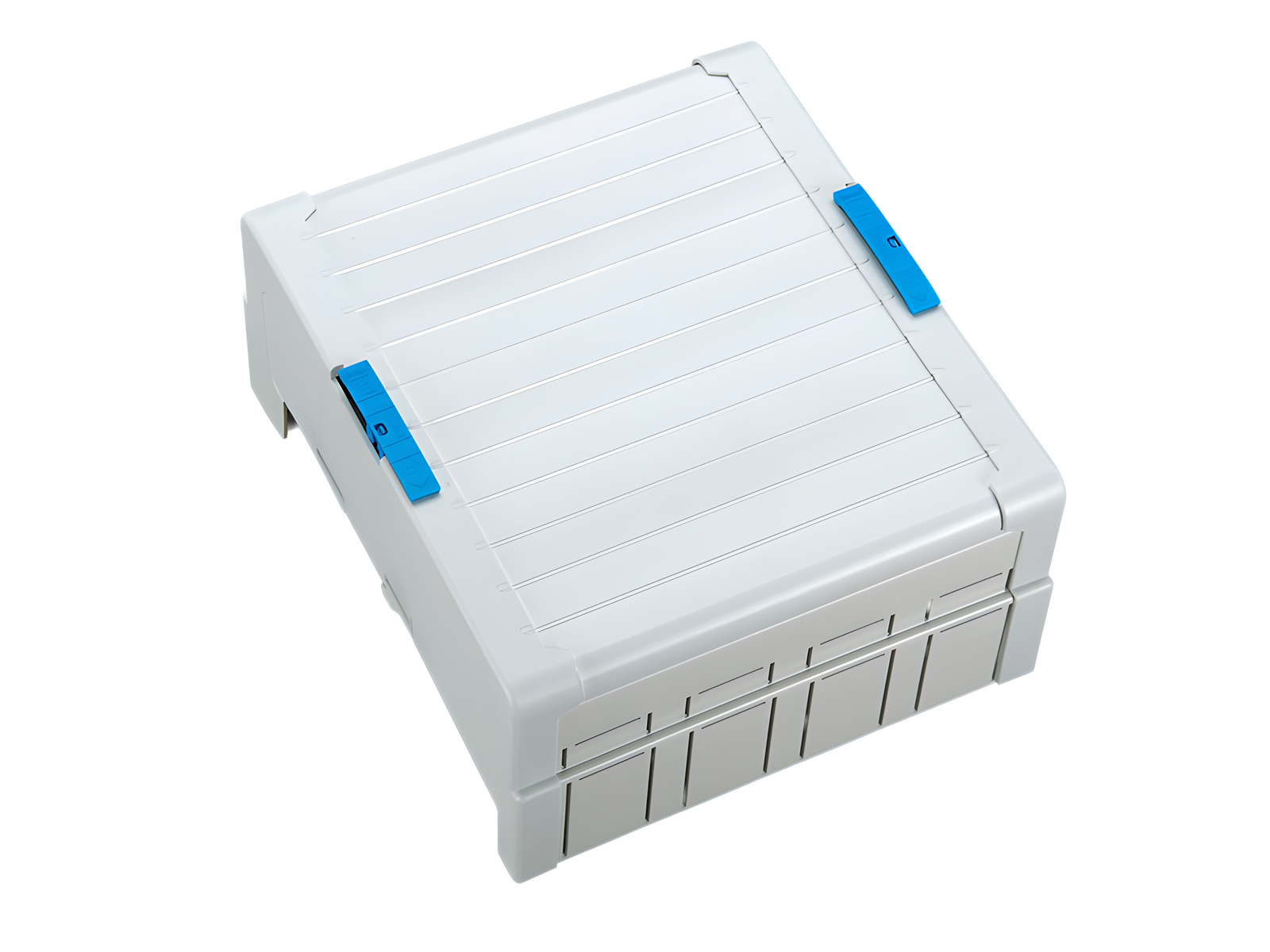

tapa, 4 polos (01597)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 01597 000

tapa, 4 polos

228 mm de anchura

228 x 260 x 90

para barras 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas

sistema

60Classic

grupo de producto	07
subgrupo	36

embalaje	1
EAN	4021267015978

ECLASS 6.1	27370390
ECLASS 7.1	27370390
ETIM 4.0	EC002498
ETIM 5.0	EC002848

Homologaciónes

Normas

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

homologaciónes

CSA , UL

for UL feeder circuits >250V

tipo: CTC60-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

datos UL
Normas
UL 508

for UL feeder circuits >250V

datos mecánicos
An x A x P:	228 x 260 x 90
peso:	45.0 kg/100
Polaridad:	4-polig
para barras:	12, 15, 20, 25, 30 x 5, 10 y barras perfiladas

Application notes

Also suitable as reserve section cover.

not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit


for UL feeder circuits >250V

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Se utiliza para

01162 000
CRITO^®60Classic
kit de conexión, 4 polos, sin tapa
lam. Cu. 20 - 32 x 3 - 15
para barras: 20, 25, 30 x 5, 10 y barras perfiladas
Mas

01147 000
CRITO^®60Classic
kit de conexión, 4 polos, sin tapa
95 - 300 mm², AWG 3/0 - 600 MCM
para barras: 20, 25, 30 x 5, 10 y barras perfiladas
Mas

01069 000
CRITO^®
borne en pinza
160 - 1000 mm²
espacio de apriete 55 x 28
para barras: 30 x 10 y barras perfiladas
Mas

https://pim.woehner.de/ES/BR/1000046213

Busca tu contacto

a la pagina de contactos

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com

Newsletter
Legal Notice
Política de privacidad

English Português Español Deutsch

International Alemania España Brasil
