módulo de conexão (01442)

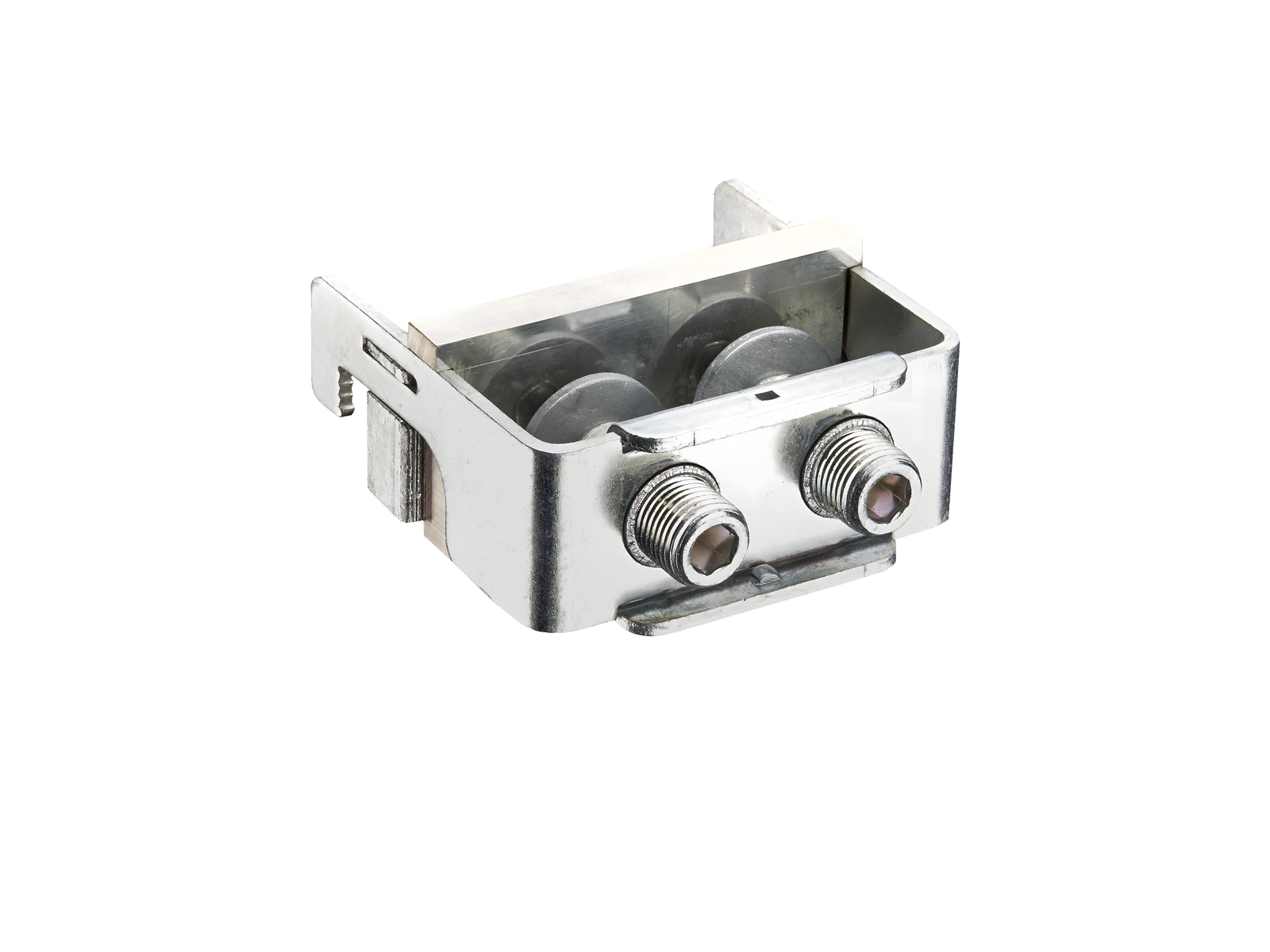

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 01442 000A

CRITO^®185Power

módulo de conexão

para lam. Cu máx. 2x 80 x 10

sem cobertura

Conexão superior ou inferior

para barramentos 30, 40, 60, 80, 100, 120 x 10

Sistema

185Power

Vantagens do produto

also rigid copper busbars can be connected if they are installed without mechnical tension

Grupo de produto	07
Subgroup	54

Unidade por pacote	1
EAN	4021267014421

ECLASS 6.1	27141146
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Aprovações

Standards

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Approvals

for UL feeder circuits >250V

Número de tipo: CR185-A80

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

Dados elétricos IEC
Corrente de medição (IEC):	1400 A
Tensão de medição (IEC) AC:	690 V

rated peak withstand current I_pk max.:	84.6 kA
Corrente nominal admissível de curta duração I_cw (1,0 s) max.:	40.5 kA

Dados adicionais IEC
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.

tensão máxima IEC AC:	1000 V
tensão máxima IEC DC:	1500 V

the following short-circui values can be reached, if the phase distance of the connection modules is extended from 100mm to 150mm :
Ipk : 107 kA
Icw : 50,7 kA / 1s

Dados UL
Standards
UL 508

for UL feeder circuits >250V

Dados electricos UL
corrente nominal (UL):	1400 A
rated voltage (UL) AC:	1000 V
rated frequency (UL):	50 / 60 Hz

SCCR unprotected max.:	50 kA
	3 cycles (without OPD) @ 1000 V AC

Dados mecânicos
L x A x P:	98 x 88 x 95
Peso:	94,5 kg/100
Polaridade:	1 polo
para barramentos:	30, 40, 60, 80, 100, 120 x 10

pontos terminais
lam. Cu width:	63 - 68 mm
lam. Cu thickness:	5 - 10 mm
number of lam. Cu:

Instruções de Aplicação

The insulation performance of the article depends on the installation conditions.



for UL feeder circuits >250V

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| Instruções de montagem

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Acessórios

covers

01437 000A
tampa da cobertura incl. cobertura de proteção contra toque traseira
para módulos de conexão 185Power
para uso em conjunto com módulos de proteção contra toque acidental CrossLink®185
