for UL feeder circuits >250V

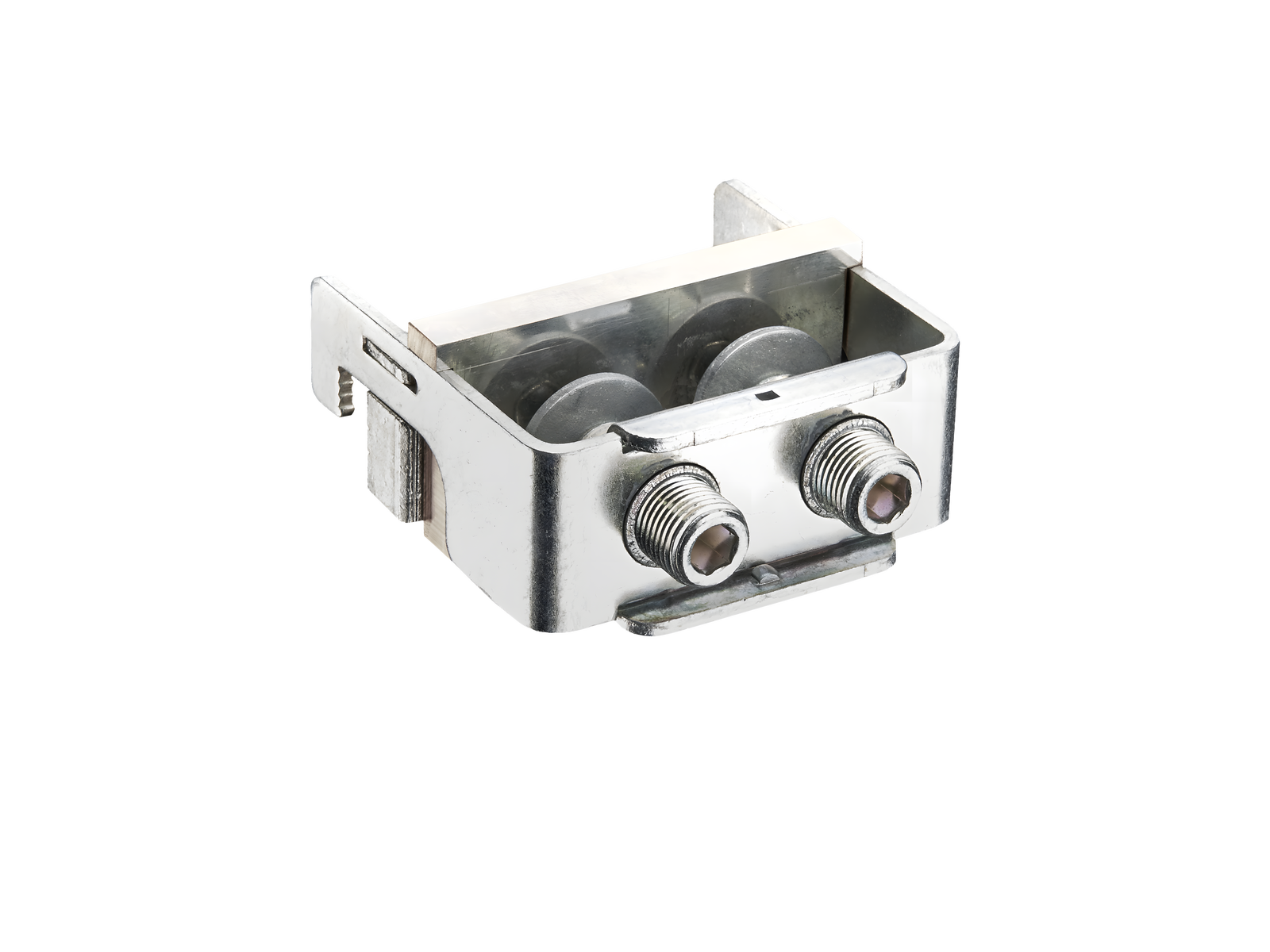

La imagen puede mostrar un producto similar.
Part No.: 01442000A
CRITO®185Power
módulo de conexión
para pllam. Cu max. 2x 80 x 10
sin tapa
Conexión cables por arriba o por abajo
para barras 30, 40, 60, 80, 100, 120 x 10
sistema
185Power
ventajas del producto
also rigid copper busbars can be connected if they are installed without mechnical tension
| grupo de producto | 07 |
| subgrupo | 54 |
| embalaje | 1 |
| EAN | 4021267014421 |
| ECLASS 6.1 | 27141146 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
Normas
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
UL 508
homologaciónes
UL
for UL feeder circuits >250V
tipo: CR185-A80
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
Homologación CCC: no es obligatoria la certificación
| datos IEC | |
| Normas | |
|
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003 |
| datos electricos IEC | |
| intensidad de corriente nominal (IEC): | 1400 A |
| tensión nominal (IEC) AC: | 690 V |
| resistencia a corriente de pico Ipk máx. : | 84.6 kA |
| resistencia a corriente de pico en tiempo determinado Icw (1,0 s) max.: | 40.5 kA |
| datos adicionales IEC | |
|
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro. |
| tensión máxima (IEC) AC: | 1000 V |
| tensión máxima (IEC) DC: | 1500 V |
| the following short-circui values can be reached, if the phase distance of the connection modules is extended from 100mm to 150mm : Ipk : 107 kA Icw : 50,7 kA / 1s |
| datos UL | |
| Normas | |
| UL 508 |
| for UL feeder circuits >250V |
| datos electricos UL | |
| intensidad de corriente nominal (UL): | 1400 A |
| tensión nominal (UL) AC: | 1000 V |
| frecuencia nominal (UL): | 50 / 60 Hz |
| SCCR unprotected max.: | 50 kA |
| 3 cycles (without OPD) @ 1000 V AC |
| datos mecánicos | |
| An x A x P: | 98 x 88 x 95 |
| peso: | 94.5 kg/100 |
| Polaridad: | 1 polos |
| para barras: | 30, 40, 60, 80, 100, 120 x 10 |
| La capacidad de aislamiento del artículo depende de las condiciones de la instalación. | |
| for UL feeder circuits >250V |
