partida eletrônica de motor, comutável 3 polos ou 1 polo (36255)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 36255 000A

MOTUS®C14 Panel Connect Plus

partida eletrônica de motor, comutável 3 polos ou 1 polo

partida direta e reversa 0,1 - 2,6 A

com interface IO-Link, com display

for mounting rail

com CrossLink®Technology

Sistema

Panel

Grupo de produto 21
Subgroup 33
Unidade por pacote 1
EAN 4021267362553
ECLASS 6.1 27370804
ECLASS 7.1 27370804
ETIM 4.0 EC001037
ETIM 5.0 EC001037
ETIM 8.0 EC001037

Aprovações

Standards

IEC 60947-1:2007 + A1:2010
IEC 60947-4-2:2011

UL 60947-1

Approvals

UL , CCC

for UL feeder circuits >250V

Número de tipo: MOTUS C14-2,6-C+

UL file: E510845, UL category (for USA): NMFT https://www.ul.com

UL file: E510845, UL category (for Canada): NMFT7 https://www.ul.com

Dados técnicos

Dados IEC
Standards
IEC 60947-1:2007 + A1:2010
IEC 60947-4-2:2011
Dados elétricos IEC
Corrente de medição (IEC): 2.6 A
Tensão de medição (IEC) AC: 500 V
min. operating voltage AC: 130 V
prosp. Kurzschlussstrom: 100 kA
inductive rated current: 2.6 A
trigger characteristic: Class 10A
Class 3E
Class 2E
Class 30
Class 40E
Class 20
Class 10
Class 5
set nominal current: Yes
min. load current: 0.1 A
max. switching frequency: 2 Hz
switching cycles: 30.000.000
reply contact: 1 NO + 1 CO
rated frequency (IEC): 50 / 60 Hz
interface: IO-Link
Tensão nominal de isolamento: 500 V
Tensão suportável nominal de impulso Uimp: 4 kV

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 12,8 W.

(A dissipação de energia em sua carga máxima seria 20,0 W.)

Dados adicionais IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
min. permitted operation temperature -25
max. permitted operation temperature 55
min. permitted temperature for transport and storage -40
max. permitted temperature for transport and storage 80
Dados UL
Standards
UL 60947-1
for UL feeder circuits >250V
Dados electricos UL
corrente nominal (UL): 2.6 A
rated voltage (UL) AC: 480 V
min. operating voltage AC: 130 V
rated frequency (UL): 50 / 60 Hz
SCCR: 100 kA
Dados mecânicos
L x A x P: 22.5 x 185 x 161
Peso: 64,2 kg/100
Polaridade: 3 polos
Montagem: for mounting rail
Montagem de instalação vertical: Sim
Montagem de instalação horizontal: Não
pontos terminais
screw clamp connection
screw drive: 0,8x4
wire stripping: 8 mm
min. cross-section: 0,2 mm²
max. cross-section: 2,5 mm²
Md min.: 0,5 Nm
Md max.: 0,6 Nm

min. cross-section UL: AWG 24
max. cross-section UL: AWG 12
torque (UL): 5 - 7 lb-in
Material properties
halogen-free: Yes

Instruções de Aplicação

permitted degree of polution: 2
for UL feeder circuits >250V

Links

Service Tool for Commissioning, Parameterisation and Data Exchange via USB interface

IODDfinder Wöhner

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| Instruções de operação

| Instruções de instalação

| IODD

| Beschreibungsdatei für Siemens SPS (*.udt)“

| Instruções de montagem

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Feature Upgrades

21001 000A
Atualização de recurso softstart
para: MOTUS C14
NEW
Mais

Acessórios

spare parts

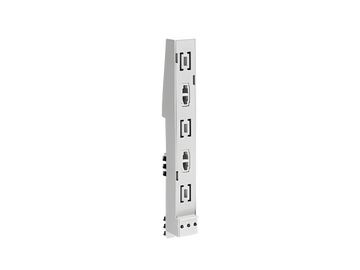

36112 000B
