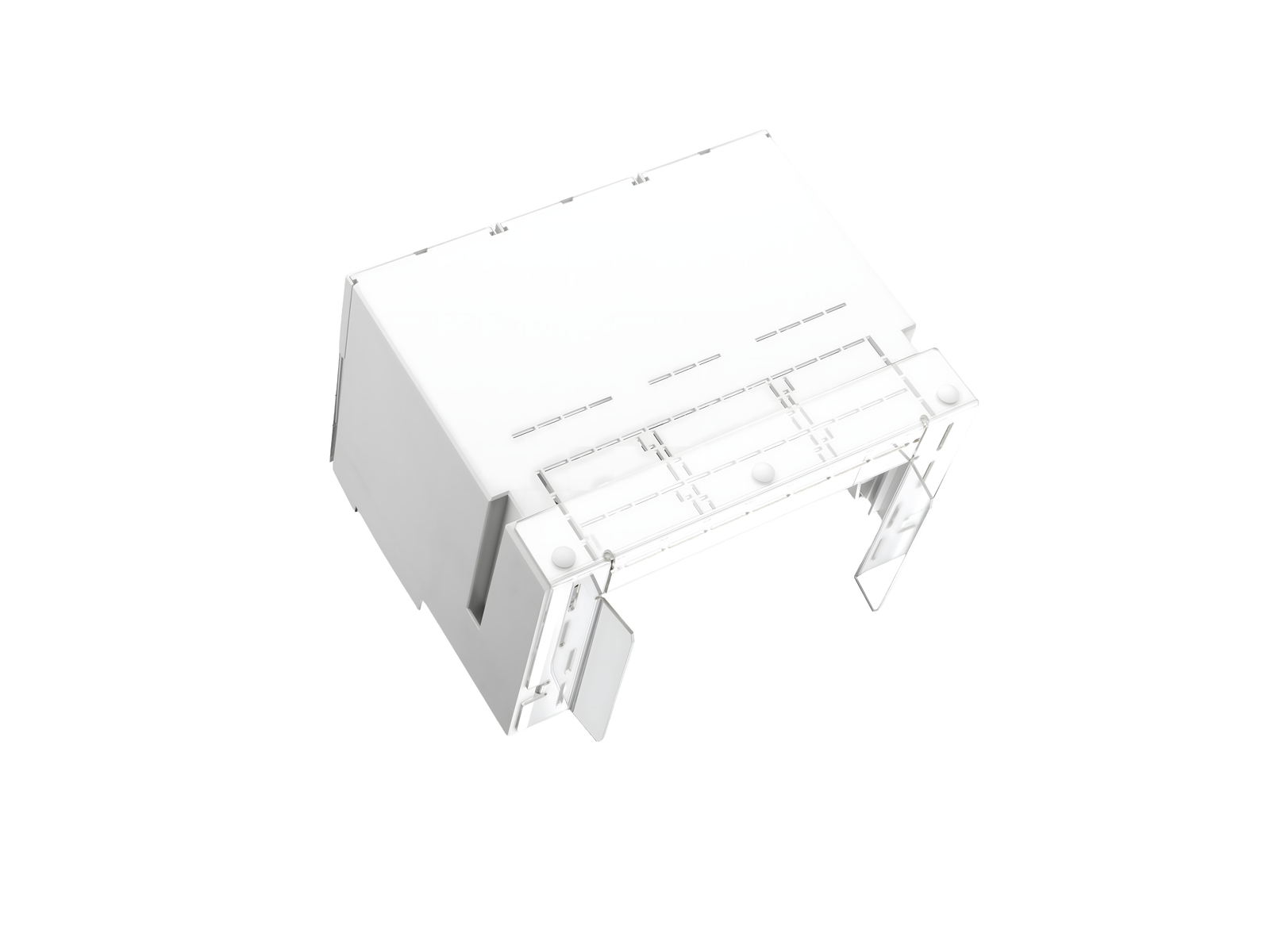

Cobertura de proteção IP20 (frontal) (32701)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 32701000A

Cobertura de proteção IP20 (frontal)

incl. 3 coberturas da parte superior

300 mm largura

para Eaton NZM4, GE FK1600, Legrand DPX³ 1600

Sistema

185Power

Grupo de produto 05
Subgroup 57
Unidade por pacote 1
EAN 4021267327019
ECLASS 6.1 27370390
ECLASS 7.1 27370390
ETIM 4.0 EC002498
ETIM 5.0 EC002498

Aprovações

Standards

IEC 61439-1:2020

Número de tipo: C185-E

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020
Dados mecânicos
L x A x P: 297 x 232 x 194
Peso: 123,8 kg/100
Polaridade: 3 polos

Instruções de Aplicação

short-circuit withstandability: not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| Instruções de montagem

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Acessórios

32704000A
cobertura de proteção contra contato acidental IP20 (instalação traseira)
para todos os adaptadores
Mais

É utilizado para

32731000A
EQUES®185Power
adaptador para barramentos 1400 A
300 x 652, conexão inferior, conexão de fixação
para: Eaton NZM4 (1600 A), Siemens 3VL8 (1600 A)
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais

32789000A
EQUES®185Power
adaptador para barramentos 1400 A
300 x 652, conexão inferior, conexão por parafuso, fase alterada
para: Eaton NZM4 (1600 A)
para barramentos: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mais

32809000A
EQUES®185Power
adaptador para barramentos 1440 A
300 x 652, conexão superior, conexão por parafuso
para: GE FK1600, Legrand DPX³ 1600
para barramentos: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mais

32763000A
EQUES®185Power
adaptador para barramentos 1000 A
300 x 652, conexão superior, conexão de fixação
para: Eaton NZM4 (630 A, 800 A, 1000 A)
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais

32761000A
EQUES®185Power
adaptador para barramentos 1440 A
300 x 652, conexão superior, conexão de fixação
para: Eaton NZM4 (1600 A), Siemens 3VL8 (1600 A)
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais

32762000A
EQUES®185Power
adaptador para barramentos 1250 A
300 x 652, conexão superior, conexão de fixação
para: Eaton NZM4 (1250 A)
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais

32787000A
EQUES®185Power
adaptador para barramentos 1400 A
300 x 652, conexão inferior, conexão de fixação, fase alterada
para: Eaton NZM4 (1600 A)
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais

32788000A
EQUES®185Power
adaptador para barramentos 1200 A
300 x 652, conexão inferior, conexão de fixação, fase alterada
para: Eaton NZM4 (1250 A)
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais

32790000A
EQUES®185Power
adaptador para barramentos 1200 A
300 x 652, conexão inferior, conexão por parafuso, fase alterada
para: Eaton NZM4 (1250 A)
para barramentos: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mais

32780000A
EQUES®185Power
adaptador para barramentos 1400 A
300 x 652, conexão superior / inferior, conexão por parafuso
para: Eaton NZM4 (1600 A), Siemens 3VL8 (1600 A)
para barramentos: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mais

32781000A
EQUES®185Power
adaptador para barramentos 1200 A
300 x 652, conexão superior / inferior, conexão por parafuso
para: Eaton NZM4 (1250 A)
para barramentos: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mais

32779000A
EQUES®185Power
adaptador para barramentos 1000 A
300 x 652, conexão superior / inferior, conexão por parafuso
para: Eaton NZM4 (630 A, 800 A, 1000 A)
para barramentos: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mais

32733000A
EQUES®185Power
adaptador para barramentos 1000 A
300 x 652, conexão inferior, conexão de fixação
para: Eaton NZM4 (630 A, 800 A, 1000 A)
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais

32732000A
EQUES®185Power
adaptador para barramentos 1200 A
300 x 652, conexão inferior, conexão de fixação
para: Eaton NZM4 (1250 A)
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais
