base fusível NH 160 A (03212)

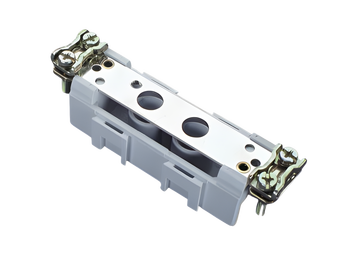

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 03212000

QUADRON^®Panel

base fusível NH 160 A

ambos os lados parafusos M8

tamanho 00 / 3P, longa cobertura de proteção contra toque

para montagem em placa

Sistema

Panel

Grupo de produto	10
Subgroup	15

Unidade por pacote	5
EAN	4021267032128

ECLASS 6.1	27142106
ECLASS 7.1	27142106
ETIM 4.0	EC000067
ETIM 5.0	EC000067

Aprovações

Standards

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Approvals

DNV GL

Número de tipo: NH-00

Dados técnicos

for fuse links size:	NH 000, NH 00
fuse links acc. to standard:	IEC / HD 60269-2
permitted power dissipation of the fuse-link:	12 W

Dados IEC
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Dados elétricos IEC
Corrente de medição (IEC):	160 A
Tensão de medição (IEC) AC:	690 V

Tensão de medição (IEC) DC:

440 V

Tensão suportável nominal de impulso Uimp:

6 kV

short-circuit strength when protected by fuses:

50 kA

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 8,0 W.

(A dissipação de energia em sua carga máxima seria 12,5 W.)

Dados adicionais IEC
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.

tensão máxima IEC AC:	800 V
tensão máxima IEC DC:	800 V

for fuse links IEC 60269-2 / DIN VDE 0636-201 size 00 up to 12W power dissipation

Dados mecânicos
L x A x P:	99 x 200 x 88
Peso:	48,4 kg/100
Polaridade:	3 polos
Montagem:	para montagem em placa

screw connection M8, 12 - 14Nm torque

pontos terminais
screw connection
M8
screw drive:	SW13
Not suitable for aluminium cables !

Instruções de Aplicação

Not suitable for aluminium cables !

permitted power dissipation of the fuse-link:	12 W

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Acessórios

03502000
manípulo extrator para fusível NH
sem luvas
tamanho 000 - 3
Mais

03519000
condutor neutro 160 A
parafuso M8 em ambos os lados
Mais

03620000
condutor neutro 160 A
grampo, ambos os lados
Mais

79448000
cobertura do terminal de argola
para base NH e 33705
NH 00
Mais
