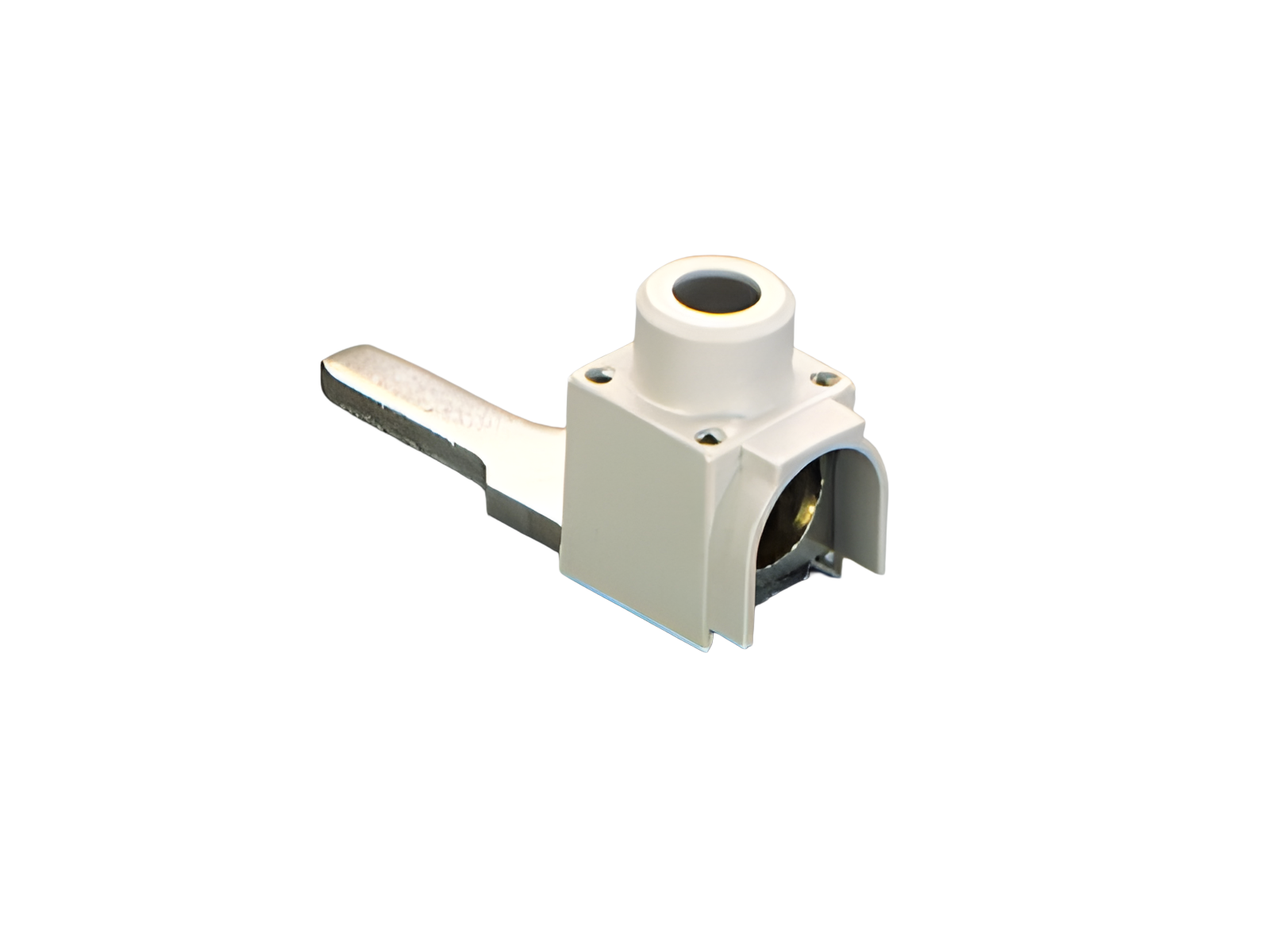

terminal de conexão, conexão frontal (31085)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 31085000A

terminal de conexão, conexão frontal

6 - 50 mm²

para 31012, 31310, 31312

Grupo de produto 07
Subgroup 26
Unidade por pacote 25
EAN 4021267310851
ECLASS 6.1 27371390
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Aprovações

Standards

IEC 61439-1:2020

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020
Dados elétricos IEC
Corrente de medição (IEC): 125 A
Tensão de medição (IEC) AC: 690 V
Tensão suportável nominal de impulso Uimp: 4 kV

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 0,0 W.

(A dissipação de energia em sua carga máxima seria 0,0 W.)

Dados adicionais IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
tensão máxima IEC AC: 690 V
tensão máxima IEC DC: 600 V
Dados mecânicos
L x A x P: 17 x 20 x 26
Peso: 2,9 kg/100
pontos terminais
min. cross-section: 6 mm²
max. cross-section: 50 mm²
Not suitable for aluminium cables !


6 - 50mm² round, solid and stranded
4 - 35mm² flexible with wire-end ferrule
Md 3.5Nm
max. connection diameter 10mm

Instruções de Aplicação

Not suitable for aluminium cables !
The insulation performance of the article depends on the installation conditions.

Notas

Recommended stripping of the insulation on the connection lead approx. 14mm

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| CAD model 3D STP

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)
