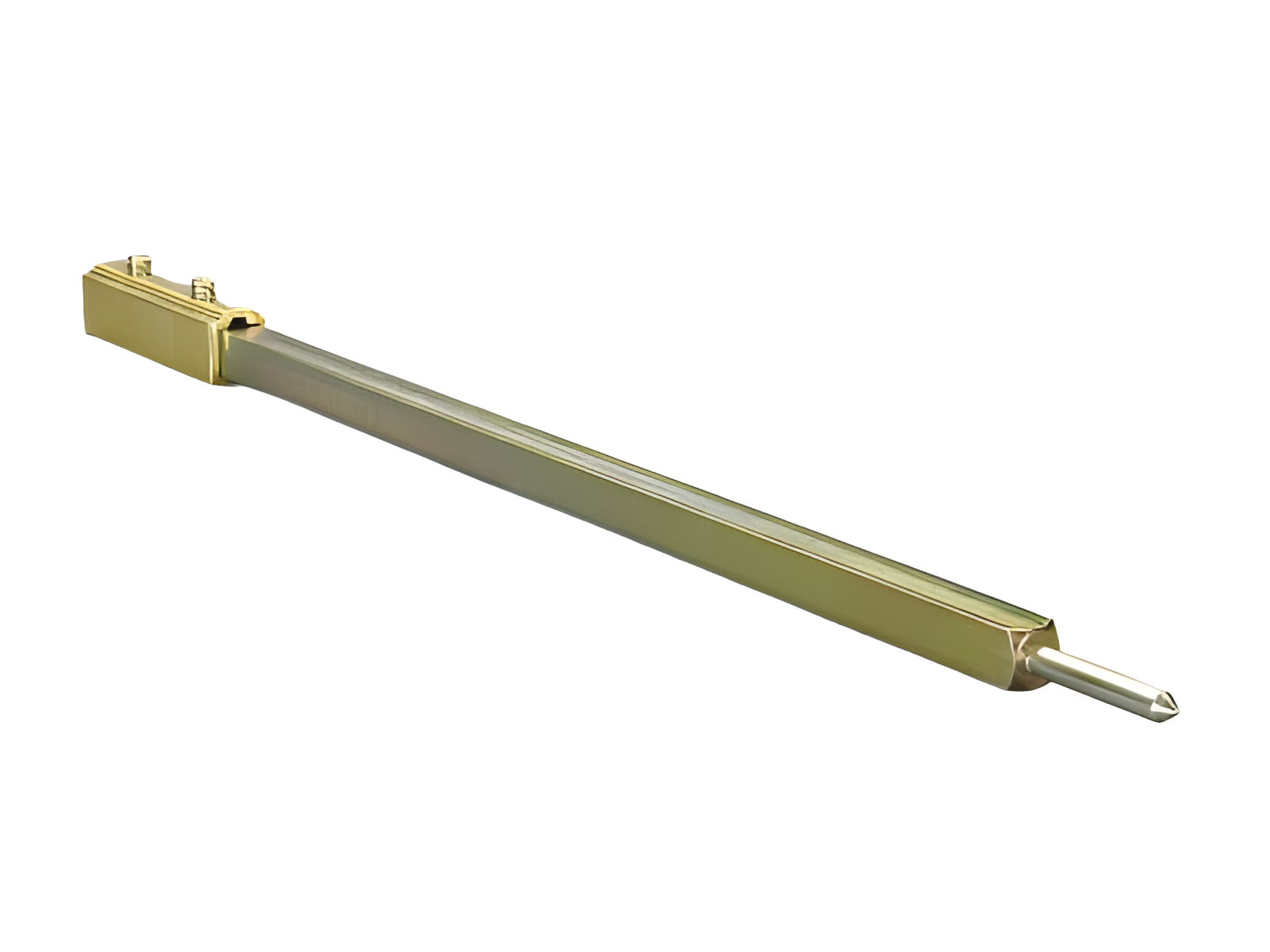

eixo prolongador, 550 mm de comprimento (33381)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 33381 000

eixo prolongador, 550 mm de comprimento

LTS-800, LTS-F 630

para LTS-800, LTS-F630

Grupo de produto	14
Subgroup	51

Unidade por pacote	1
EAN	4021267333812

ECLASS 6.1	27371492
ECLASS 7.1	27371492
ETIM 4.0	EC000916
ETIM 5.0	EC000916

Aprovações

Standards

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dados técnicos

Dados IEC
Standards
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Dados mecânicos
Peso:	38,0 kg/100

Instruções de Aplicação


short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

É utilizado para

23009 000AD
CAPUS^®Panel
chave seccionadora sob carga 3 polos
parafuso M12, manopla cinza grafite
2500 A
Mais

23010 000AD
CAPUS^®Panel
chave seccionadora sob carga 3 polos
parafuso M12, manopla cinza grafite
3150 A
Mais

23008 000AD
CAPUS^®Panel
chave seccionadora sob carga 3 polos
parafuso M12, manopla cinza grafite
1600 A
Mais

23017 000AD
CAPUS^®Panel
chave seccionadora sob carga 4 polos
parafuso M16, manopla cinza grafite
1250 A
Mais

23028 000AD
CAPUS^®Panel
chave seccionadora sob carga 3 polos + N
parafuso M12, manopla cinza grafite
1600 A
Mais

23027 000AD
CAPUS^®Panel
chave seccionadora sob carga 3 polos + N
parafuso M16, manopla cinza grafite
1250 A
Mais

23018 000AD
CAPUS^®Panel
chave seccionadora sob carga 4 polos
parafuso M12, manopla cinza grafite
1600 A
Mais

23006 000AD
CAPUS^®Panel
chave seccionadora sob carga 3 polos
parafuso M12, manopla cinza grafite
1000 A
Mais

23007 000AD
CAPUS^®Panel
chave seccionadora sob carga 3 polos
parafuso M16, manopla cinza grafite
1250 A
Mais

23016 000AD
CAPUS^®Panel
chave seccionadora sob carga 4 polos
parafuso M12, manopla cinza grafite
1000 A
Mais

23015 000AD
CAPUS^®Panel
chave seccionadora sob carga 4 polos
parafuso M10, manopla cinza grafite
630 A
Mais

23026 000AD
CAPUS^®Panel
chave seccionadora sob carga 3 polos + N
parafuso M12, manopla cinza grafite
1000 A
Mais

23025 000AD
CAPUS^®Panel
chave seccionadora sob carga 3 polos + N
parafuso M10, manopla cinza grafite
630 A
Mais

23005 000AD
CAPUS^®Panel
chave seccionadora sob carga 3 polos
parafuso M10, manopla cinza grafite
630 A
Mais

33362 000
CAPUS^®Panel
chave seccionadora com fusíveis, 3 polos
parafuso M12, manípulo vermelho
NH 3, 630 A
Mais

23934 000AD
CAPUS^®Panel
acionamento extraível
cinza grafite, sem manopla
com trava contra porta, para cadeados
para: BB32 630 A / 1000 A / 1250 A / 1600 A
Mais

33340 000
CAPUS^®Panel
chave seccionadora com fusíveis, 3 polos
parafuso M12, manípulo cinza grafite
NH 3, 630 A
Mais

23128 000AD
CAPUS^®Panel
chave comutadora 3 polos + N
parafuso M12
1600 A
Mais

23126 000AD
CAPUS^®Panel
chave comutadora 3 polos + N
parafuso M12
1000 A
Mais

33358 000
CAPUS^®Panel
chave seccionadora sob carga 3 polos
parafuso M12, manopla vermelha
800 A
Mais

23127 000AD
CAPUS^®Panel
chave comutadora 3 polos + N
parafuso M16
1250 A
Mais

23105 000AD
CAPUS^®Panel
chave comutadora 3 polos
parafuso M10
630 A
Mais

23125 000AD
CAPUS^®Panel
chave comutadora 3 polos + N
parafuso M10
630 A
Mais

23106 000AD
CAPUS^®Panel
chave comutadora 3 polos
parafuso M12
1000 A
Mais

23108 000AD
CAPUS^®Panel
chave comutadora 3 polos
parafuso M12
1600 A
Mais

23107 000AD
CAPUS^®Panel
chave comutadora 3 polos
parafuso M16
1250 A
Mais

33336 000
CAPUS^®Panel
chave seccionadora sob carga 3 polos
parafuso M12, manopla cinza grafite
800 A
Mais

https://pim.woehner.de/PT/BR/1000049757

Encontre sua pessoa de contato

Para a página de contato

Wöhner Sistemas
Eletrotécnicos Ltda.
Rua Antônio Galvão Pacheco, 185
18550-612, Boituva/SPl
Brasil

Linha direta de pedidos (Alemanha)
+49 9563 751 125
order@woehner.de

Linha direta de tecnologia (Alemanha)
+49 9563 751 508
support@woehner.com
