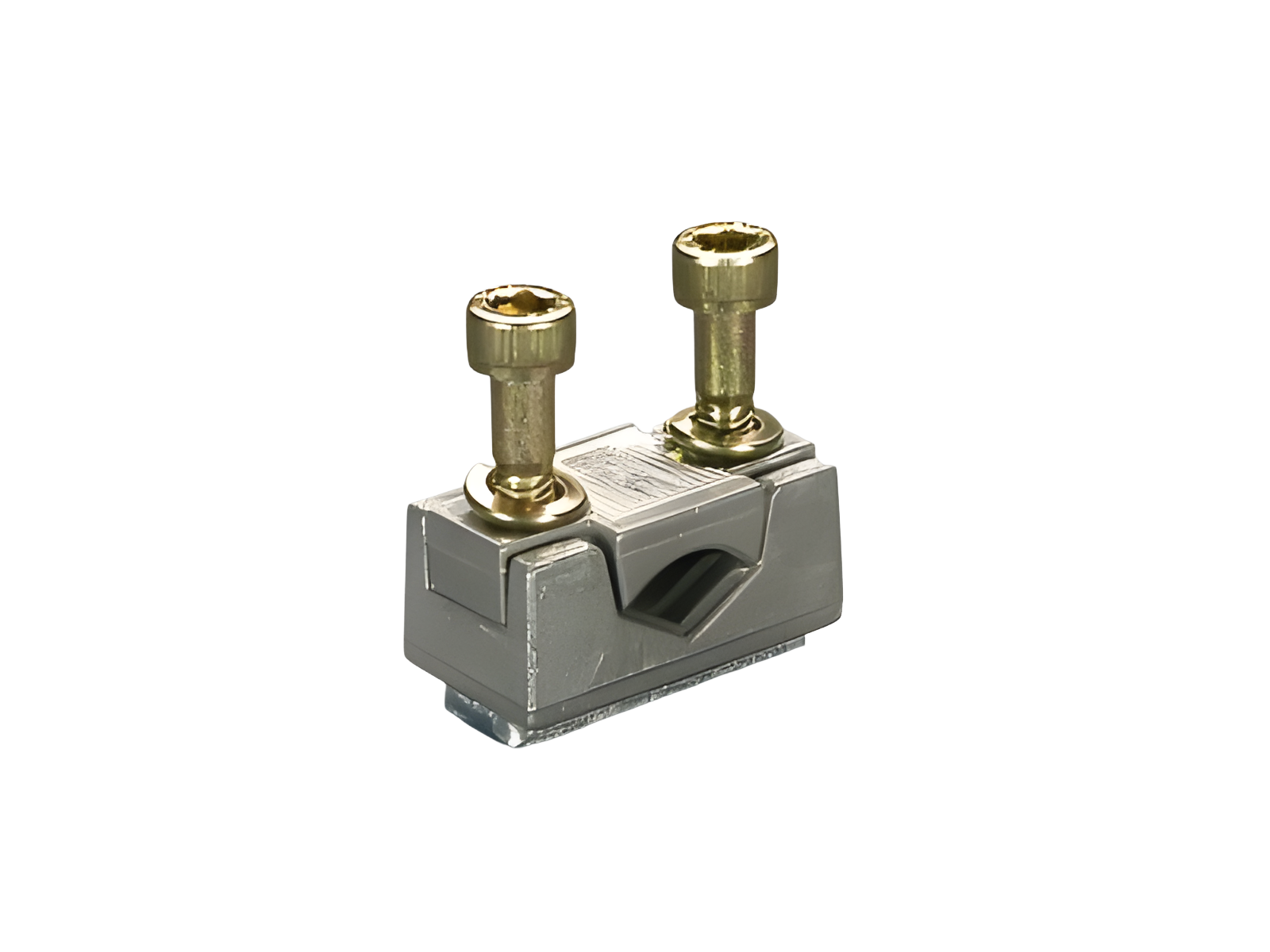

terminal prismático, único, para cond. Cu e Al (33366)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 33366 000

terminal prismático, único, para cond. Cu e Al

70 - 150 mm²

para LTS-F 250, LTS 400

Grupo de produto	14
Subgroup	51

Unidade por pacote	3
EAN	4021267333669

ECLASS 6.1	27371492
ECLASS 7.1	27371492
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Aprovações

Standards

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dados técnicos

Dados IEC
Standards
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Dados mecânicos
Peso:	11,6 kg/100

Prismenkl.einfach für Cu-Leiter (rm, sm, f, f+AE)

pontos terminais
min. cross-section:	70 mm²
max. cross-section:	150 mm²
Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions.

70 – 150

Instruções de Aplicação

Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions.

determined by main product
