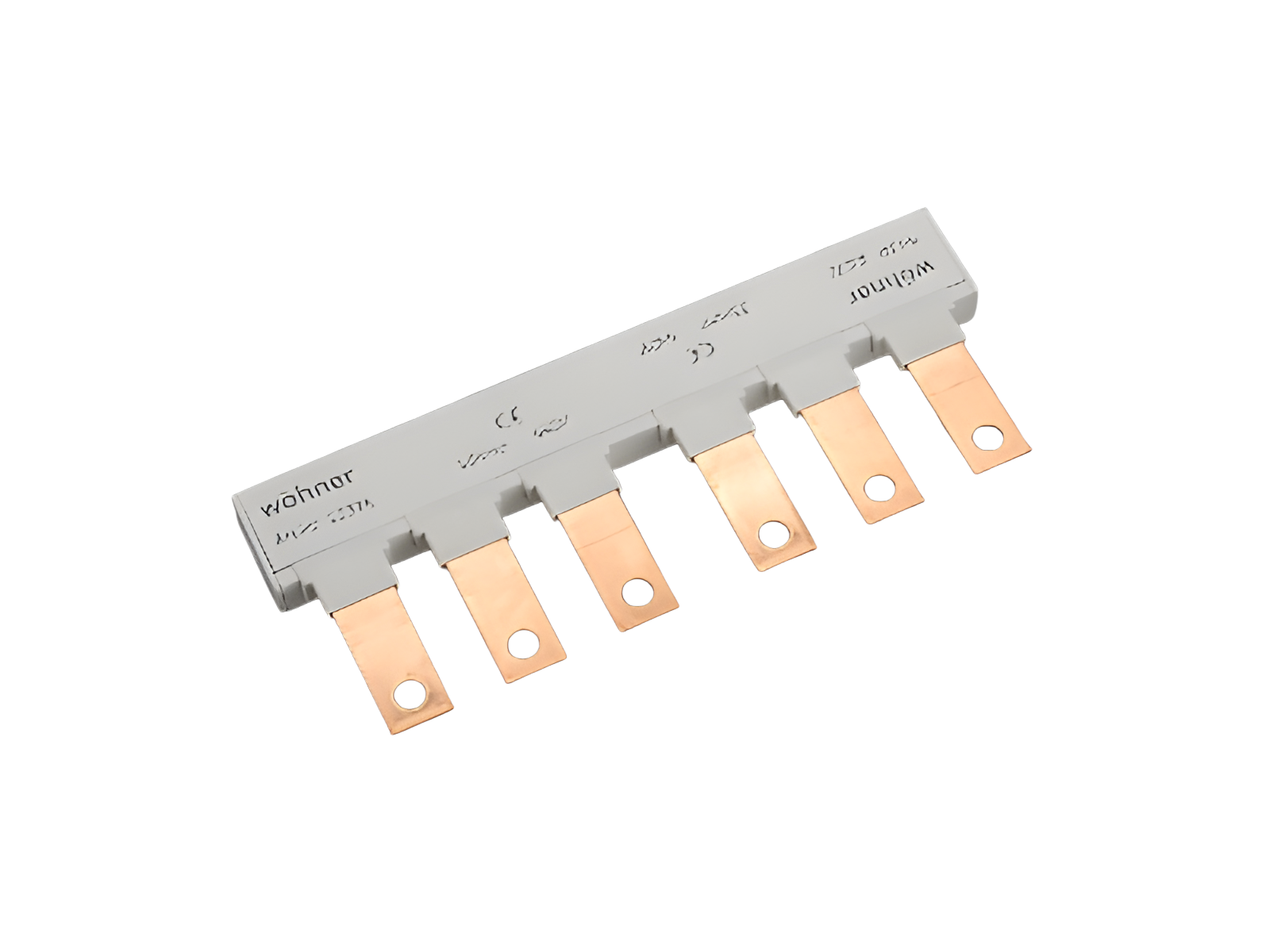

barramento tipo pente, 3 polos, para 2 chaves seccionadoras de fusível NH (33376)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 33376 000

barramento tipo pente, 3 polos, para 2 chaves seccionadoras de fusível NH

35 mm²

para 33200

Vantagens do produto

Shock protection: as per DIN EN 50274/BGV A3

Prefabricated for two NH- LTS closed version with end caps

Grupo de produto	09
Subgroup	51

Unidade por pacote	4
EAN	4021267333768

ETIM 5.0	EC002498
ETIM 8.0	EC002498
ETIM 10.0	EC002498

Aprovações

Standards

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dados técnicos

Dados IEC
Standards
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 2,9 W.

(A dissipação de energia em sua carga máxima seria 4,6 W.)

rated insulation voltage: 800V at pollution degree 2; 690V at pollution degree 3 For rated operating current, see download diagram
rated surge withstand capacity: 25kA /400V; rated short-time withstand current resistance: 12.5kA-100ms/400V
Degree of protection: IP 20 at front in combination NH-LTS, comb-type busbar and connecting terminal possible. Degree of protection near terminal depends on installation.

Dados mecânicos
L x A x P:	212 x 15 x 32
Peso:	27,1 kg/100
Corte transversal:	35 mm²

Material properties
halogen-free:	Yes

Instruções de Aplicação

Recommended installation situation: Feed with the comb-type busbar at NH-LTS from below. Reductions are to be taken into consideration for different installation situations and conditions of use.
