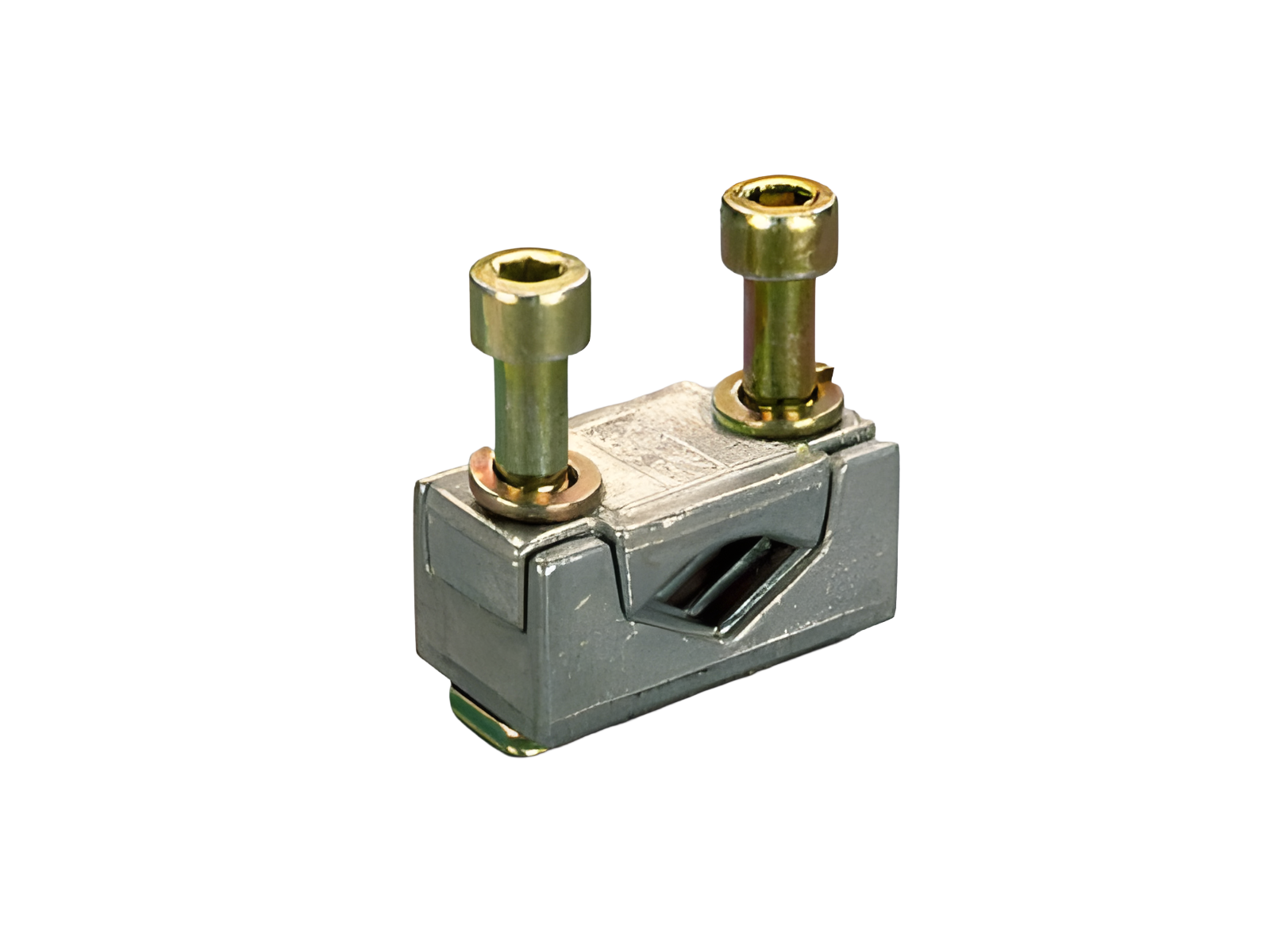

terminal prisma, único, para cabos em Cu e Al (33168000)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 33168 000

terminal prisma, único, para cabos em Cu e Al

150 - 300 mm²

tamanho 3

Sistema

60Classic

Grupo de produto 09
Subgroup 51
Unidade por pacote 1
EAN 4021267331689
ECLASS 14.0 27142190
ETIM 5.0 EC002498
ETIM 8.0 EC002498
ETIM 10.0 EC002498

Aprovações

Standards

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

EAC Type: AC-A

Dados técnicos

Dados IEC
Standards
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Dados mecânicos
Peso: 24,7 kg/100
pontos terminais
screw drive: S6
wire stripping: 30 mm
min. cross-section: 150 mm²
max. cross-section: 300 mm²
rm: 150 - 300 mm²
f: 150 - 300 mm²
f + AE: 150 - 300 mm²
(f + AE may not fit with max. cross-section)
sm: 150 - 300 mm²
Md min.: 6,4 Nm
Md max.: 9,6 Nm
Suitable for aluminium cables.
When using aluminium cables, observe the maintenance instructions.
Material properties
halogen-free: Yes

Instruções de Aplicação

Suitable for aluminium cables.
When using aluminium cables, observe the maintenance instructions.

determined by main product

Links (Prices, CAD data)

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD data WSCAD

Downloads

| General technical information

| Instruções de montagem

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

É utilizado para

33603 000
QUADRON 60Classic
chave seccion. de fusível NH, tam. 3, 630 A, p/ mont. em barramento, conexão sup / inf
parafuso M12
Conexão superior ou inferior
para barramentos: 12, 20, 30 x 10 e barramentos de seção
Mais

33203 000
QUADRON Panel
chave seccion. de fusível NH tam. 3, 630 A, montagem em painel
parafuso M12
para montagem em placa
Mais

33151 000
QUADRON Panel
chave seccion. de fusível NH tam. 3, 630 A, montagem em painel
parafuso M12
with electromechanical fuse monitoring
para montagem em placa
Mais

33162 000
QUADRON 60Classic
chave seccion. de fusível NH, tam. 3, 630 A, p/ mont. em barramento, conexão sup / inf
parafuso M12
with electromechanical fuse monitoring
Conexão superior ou inferior
para barramentos: 12, 20, 30 x 10 e barramentos de seção
Mais

33332 000
QUADRON Panel
chave seccion. de fusível NH tam. 3, 630 A, montagem em painel
parafuso M12
with electronic fuse monitoring
para montagem em placa
Mais

33327 000
QUADRON 60Classic
chave seccion. de fusível NH, tam. 3, 630 A, p/ mont. em barramento, conexão sup / inf
parafuso M12
with electronic fuse monitoring
Conexão superior ou inferior
para barramentos: 12, 20, 30 x 10 e barramentos de seção
Mais
