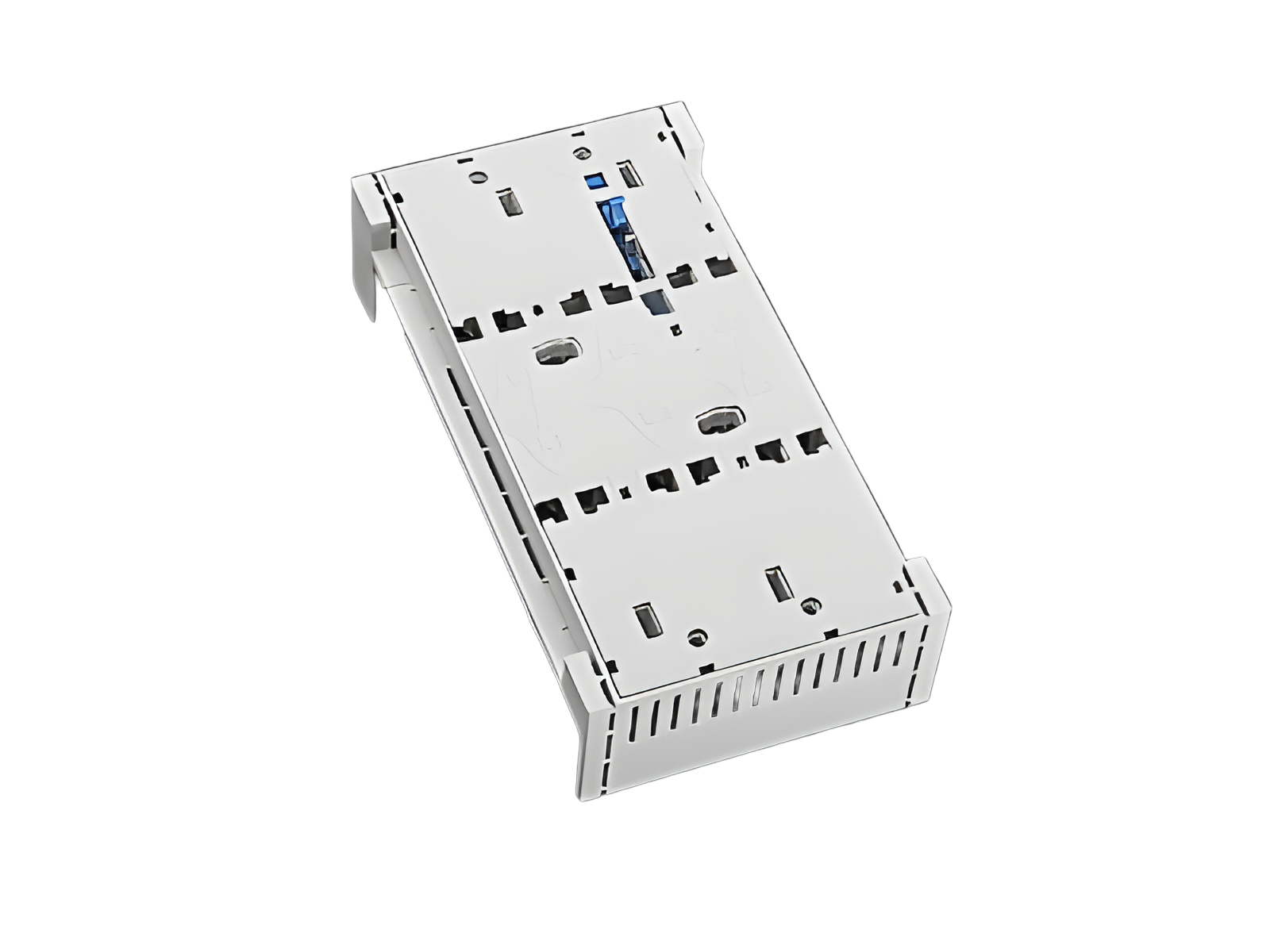

adaptador 160 A em barramento para reposição (32594)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 32594000

CrossLink®60Classic

adaptador 160 A em barramento para reposição

base adaptadora para barramento

com interface CrossLink®

Sistema

60Classic

Vantagens do produto

Spare slot mounting, busbar cover
Simple and safe clicking into place and making contact
Busbar supports can be mounted above each other for flat busbars

Grupo de produto 05
Subgroup 58
Unidade por pacote 2
EAN 4021267325947
ECLASS 6.1 27370304
ECLASS 7.1 27370304
ETIM 4.0 EC001531
ETIM 5.0 EC001531

Aprovações

Standards

IEC 61439-1:2020

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020
Dados elétricos IEC
Corrente de medição (IEC): 160 A
Tensão de medição (IEC) AC: 690 V
Tensão de medição (IEC) DC: 440 V
Tensão nominal de isolamento: 800 V
Tensão suportável nominal de impulso Uimp: 6 kV
Corrente nominal admissível de curta duração Icw (1,0 s) max.: 4.5 kA

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 7,6 W.

(A dissipação de energia em sua carga máxima seria 11,9 W.)

Dados adicionais IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
tensão máxima IEC AC: 725 V
tensão máxima IEC DC: 462 V
Dados mecânicos
L x A x P: 106 x 200 x 17
Peso: 36,5 kg/100
Polaridade: 3 polos

Instruções de Aplicação

There must be a clearance of at least 10 mm above the article to remove it from the busbar system.

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| Instruções de montagem

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

É utilizado para

03199000
QUADRON®60Classic
base fusível NH 160 A
prensa-cabo
tamanho 00 / 3P
connection top or bottom
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

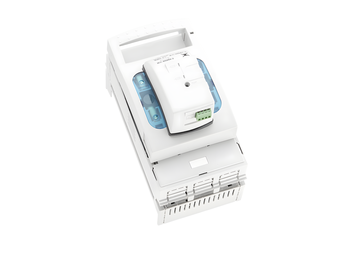

33394000
QUADRON®60Classic
chave seccion. de fusível NH, tam. 00, 160 A, p/ mont. em barramento, conexão sup / inf
parafuso M8
with electronic fuse monitoring
connection top or bottom
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

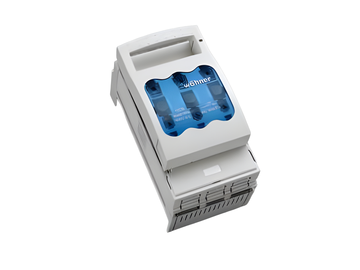

33398000
QUADRON®60Classic
chave seccion. de fusível NH, tam. 00, 160 A, p/ mont. em barramento, conexão sup / inf
parafuso M8
connection top or bottom
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

33198000
QUADRON®60Classic
chave seccion. de fusível NH, tam. 00, 160 A, p/ mont. em barramento, conexão sup / inf
prensa-cabo
connection top or bottom
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

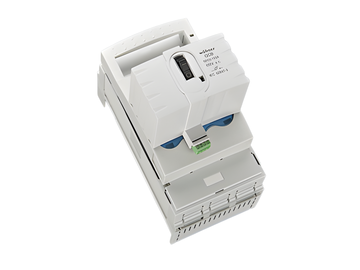

33206000
QUADRON®60Classic
chave seccion. de fusível NH, tam. 00, 160 A, p/ mont. em barramento, conexão sup / inf
prensa-cabo
with electromechanical fuse monitoring
connection top or bottom
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

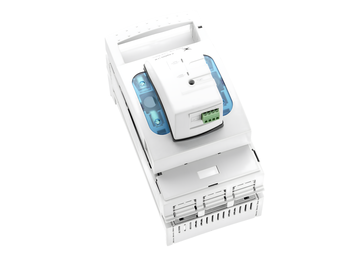

33324000
QUADRON®60Classic
chave seccion. de fusível NH, tam. 00, 160 A, p/ mont. em barramento, conexão sup / inf
prensa-cabo
with electronic fuse monitoring
connection top or bottom
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais
