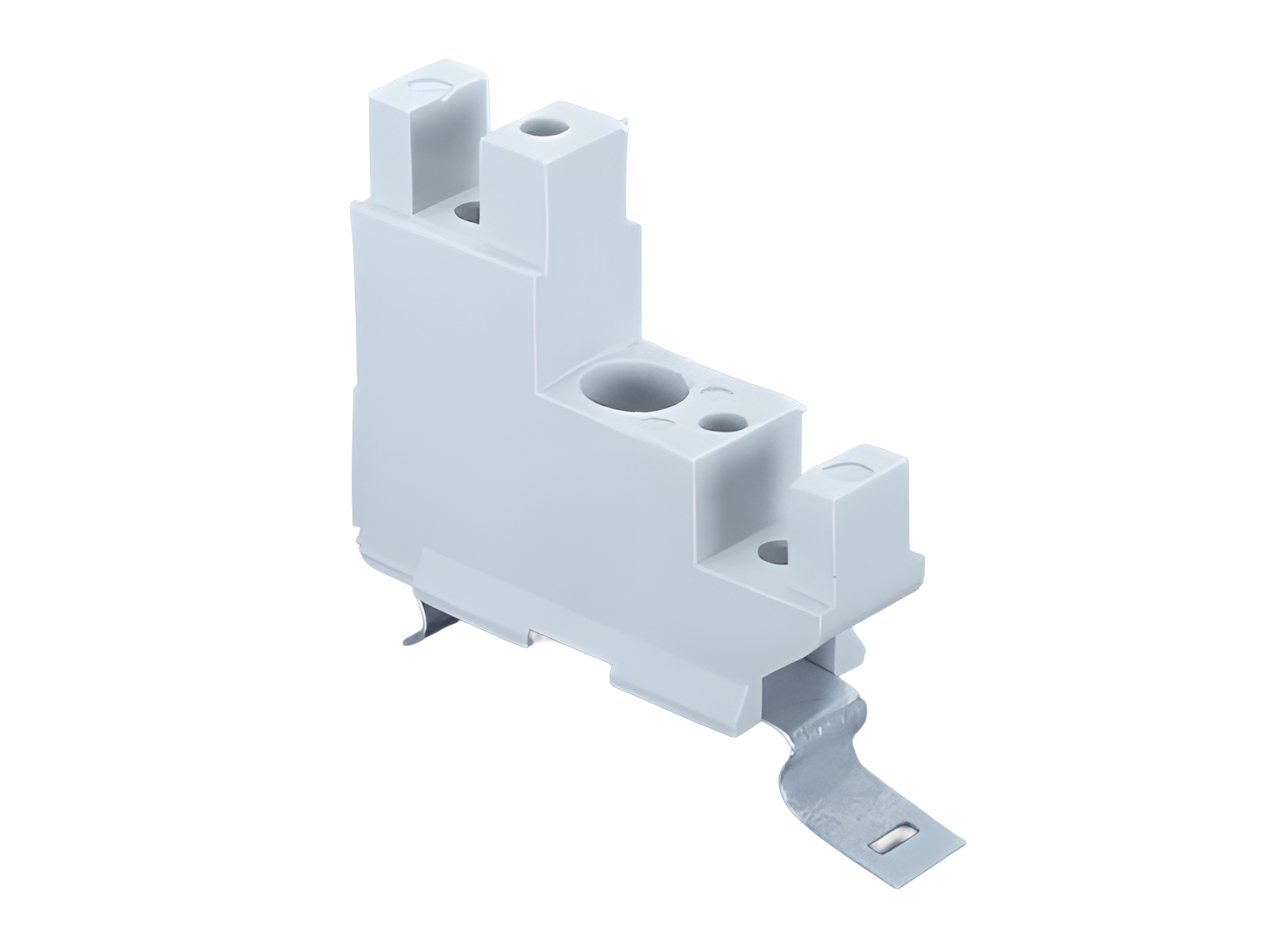

suporte terminal para barramento PE/N (01121)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 01121000

suporte terminal para barramento PE/N

conexão para trilho de montagem TH35

Grupo de produto	06
Subgroup	30

Unidade por pacote	50
EAN	4021267011215

ECLASS 6.1	27370390
ECLASS 7.1	27370390
ETIM 4.0	EC001166
ETIM 5.0	EC001166

Aprovações

Standards

IEC 61439-1:2020

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020

Dados mecânicos
L x A x P:	10 x 30 x 30
Peso:	1,6 kg/100

Instruções de Aplicação


short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| Data packet EPlan (*.edz)

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

É utilizado para

01129000
barramento neutro/terra 63A
24 pontos terminais
protegidos contra auto-afrouxamento
Mais

01130000
barramento neutro/terra 63A
166 pontos terminais
protegidos contra auto-afrouxamento
Mais

01127000
barramento neutro/terra 63A
12 pontos terminais
protegidos contra auto-afrouxamento
Mais

01126000
barramento neutro/terra 63A
8 pontos terminais
protegidos contra auto-afrouxamento
Mais

01128000
barramento neutro/terra 63A
16 pontos terminais
protegidos contra auto-afrouxamento
Mais
