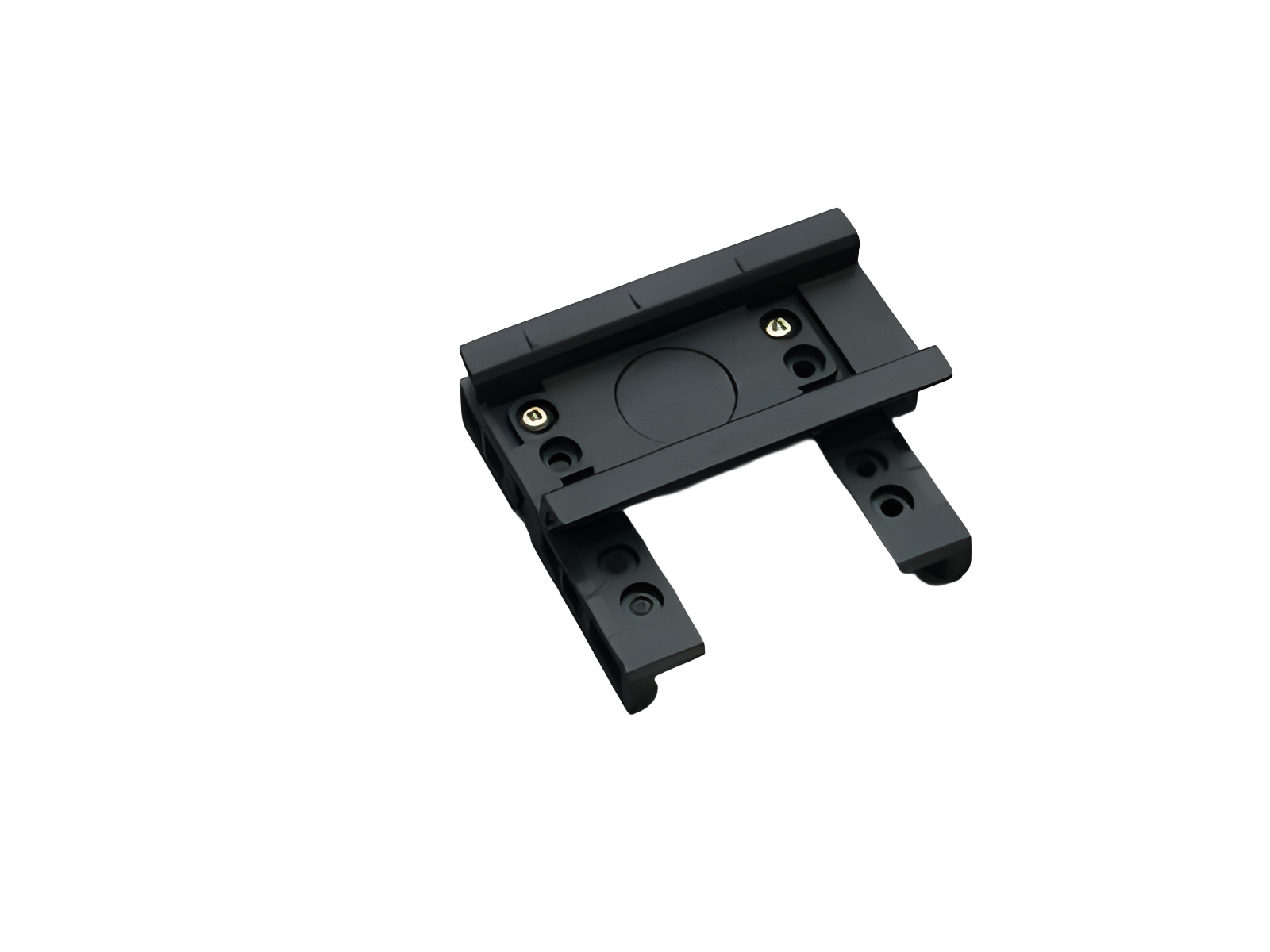

trilho de montagem 63 mm (32949)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 32949000

trilho de montagem 63 mm

para adaptadores para barramentos

Sistema

60Classic

Grupo de produto	05
Subgroup	57

Unidade por pacote	10
EAN	4021267329495

ECLASS 6.1	27370390
ECLASS 7.1	27370390
ETIM 4.0	EC000212
ETIM 5.0	EC001285

Aprovações

Standards

IEC 61439-1:2020

UL 508

Approvals

CSA , UL , DNV GL

for UL feeder circuits >250V

Número de tipo: TS35-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020

Dados UL
Standards
UL 508

for UL feeder circuits >250V

Dados mecânicos
L x A x P:	63 x 57 x 19
Peso:	1,8 kg/100

Instruções de Aplicação


short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

for UL feeder circuits >250V

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

É utilizado para

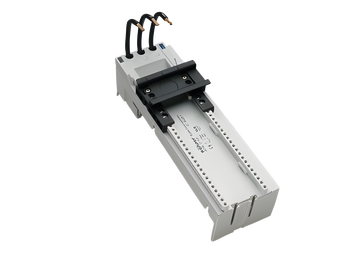

32456000
EQUES^®60Classic
adaptador para barramentos 63 A
1 trilho de montagem ajustável
63 x 200, com cabos AWG 8 (10 mm²)
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

32433000
EQUES^®60Classic
adaptador para barramentos 25 A
2 trilhos de montagem ajustáveis
45 x 260, com cabos AWG 12 (4 mm²)
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais
