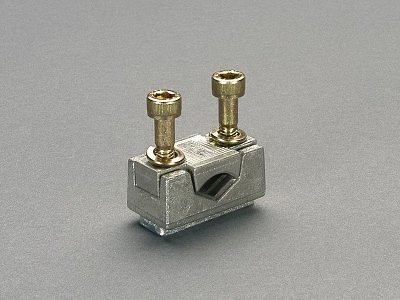

morsetto a prisma per cavi Cu e Al (33366)

The picture may show a similar product.

Descrizione

Cod.art.: 33366000

morsetto a prisma per cavi Cu e Al

70 - 150 mm²

per LTS-F 250, LTS 400

gruppo di prodotto	14
sottogruppo prodotto	51

Pz / conf.	3
EAN	4021267333669

ECLASS 6.1	27371492
ECLASS 7.1	27371492
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dati tecnici

Details IEC
Norme
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Valori meccanici
peso:	11,6 kg/100

Prismenkl.einfach für Cu-Leiter (rm, sm, f, f+AE)

Connessioni
min. cross-section:	70 mm²
max. cross-section:	150 mm²
Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions.

70 - 150

Application notes

Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions.

short-circuit withstandability:	determined by main product

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Usage

33356000
CAPUS^®Panel
Sezionatore sottocarico, 3 poli
viti M10, manovra rossa
400 A
Di Più

33360000
CAPUS^®Panel
Sezionatore sottocarico per fusibili NH, 3p
viti M10, manovra rossa
Gr. NH 1
Di Più

33334000
CAPUS^®Panel
Sezionatore sottocarico, 3 poli
viti M10, manovra nera
400 A
Di Più

33338000
CAPUS^®Panel
Sezionatore sottocarico per fusibili NH, 3p
viti M10, manovra nera
Gr. NH 1
Di Più
