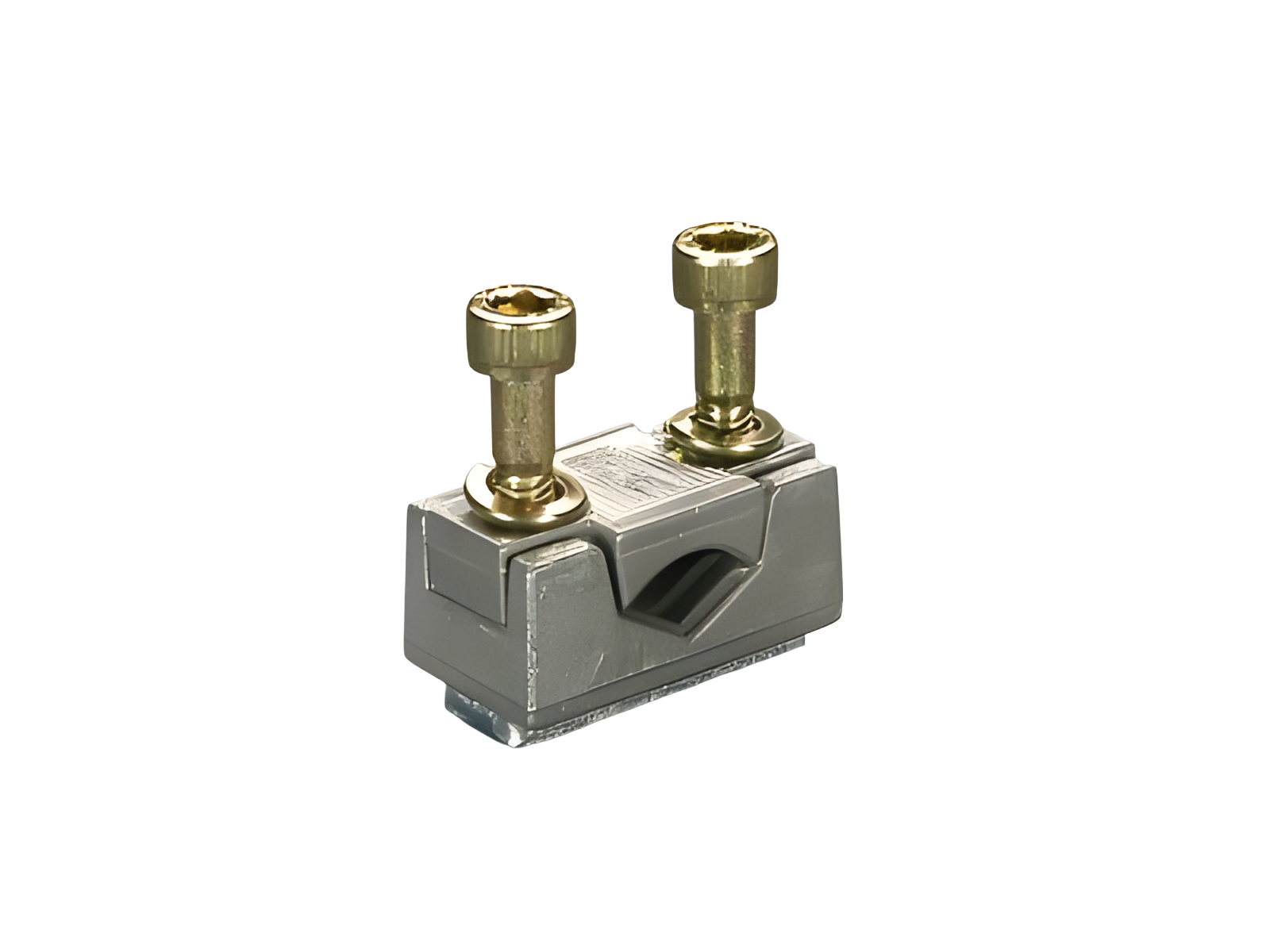

morsetto a prisma per cavi Cu e Al (33366)

The picture may show a similar product.

Descrizione

Cod.art.: 33366 000

morsetto a prisma per cavi Cu e Al

70 - 150 mm²

per LTS-F 250, LTS 400

gruppo di prodotto	14
sottogruppo prodotto	51

pz/ conf.	3
EAN	4021267333669

ECLASS 6.1	27371492
ECLASS 7.1	27371492
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dati tecnici

Details IEC
Norme
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Valori meccanici
peso:	11.6 kg/100

Prismenkl.einfach für Cu-Leiter (rm, sm, f, f+AE)

Connessioni
min. cross-section:	70 mm²
max. cross-section:	150 mm²
Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions.

70 - 150

Application notes

Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions.

determined by main product

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| Data packet EPlan (*.edz)

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Usage

33356 000
CAPUS^®Panel
Sezionatore sottocarico, 3 poli
viti M10, manovra rossa
400 A
for mounting plate
Di Più

33360 000
CAPUS^®Panel
Sezionatore sottocarico per fusibili NH, 3p
viti M10, manovra rossa
NH 1, 250 A
for mounting plate
Di Più

33338 000
CAPUS^®Panel
Sezionatore sottocarico per fusibili NH, 3p
viti M10, manovra nera
NH 1, 250 A
for mounting plate
Di Più

33334 000
CAPUS^®Panel
Sezionatore sottocarico, 3 poli
viti M10, manovra nera
400 A
for mounting plate
Di Più
