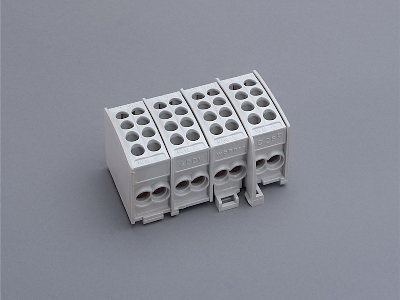

Morsettiera di derivazione (02604000)

Details IEC

Norme

DIN VDE 0603-2/03.98

Electrical data IEC
tensione nominale (IEC) AC:	400 V

tensione nominale (IEC) DC:

400 V

tensione di picco Uimp:

6 kV

Supplementary data IEC

I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

tensione max. ammissibile (IEC) AC:	690 V
tensione max. ammissibile (IEC) DC:	690 V

Valori meccanici
L x A x P:	81 x 56 x 39
peso:	27,1 kg/100
Poli:	4-polig
Mounting:	for mounting rail

Connessioni
Buchsenklemme
min. cross-section:	1,5 mm²
max. cross-section:	25 mm²
re:	2.5 - 25 mm²
rm:	2.5 - 25 mm²
f + AE:	1.5 - 16 mm²
(f + AE may not fit with max. cross-section)
Md min.:	2,4 Nm
Md max.:	3,6 Nm
Not suitable for aluminium cables !

Not suitable for aluminium cables !

Two clamp screws for making safe contact are located at each point.
