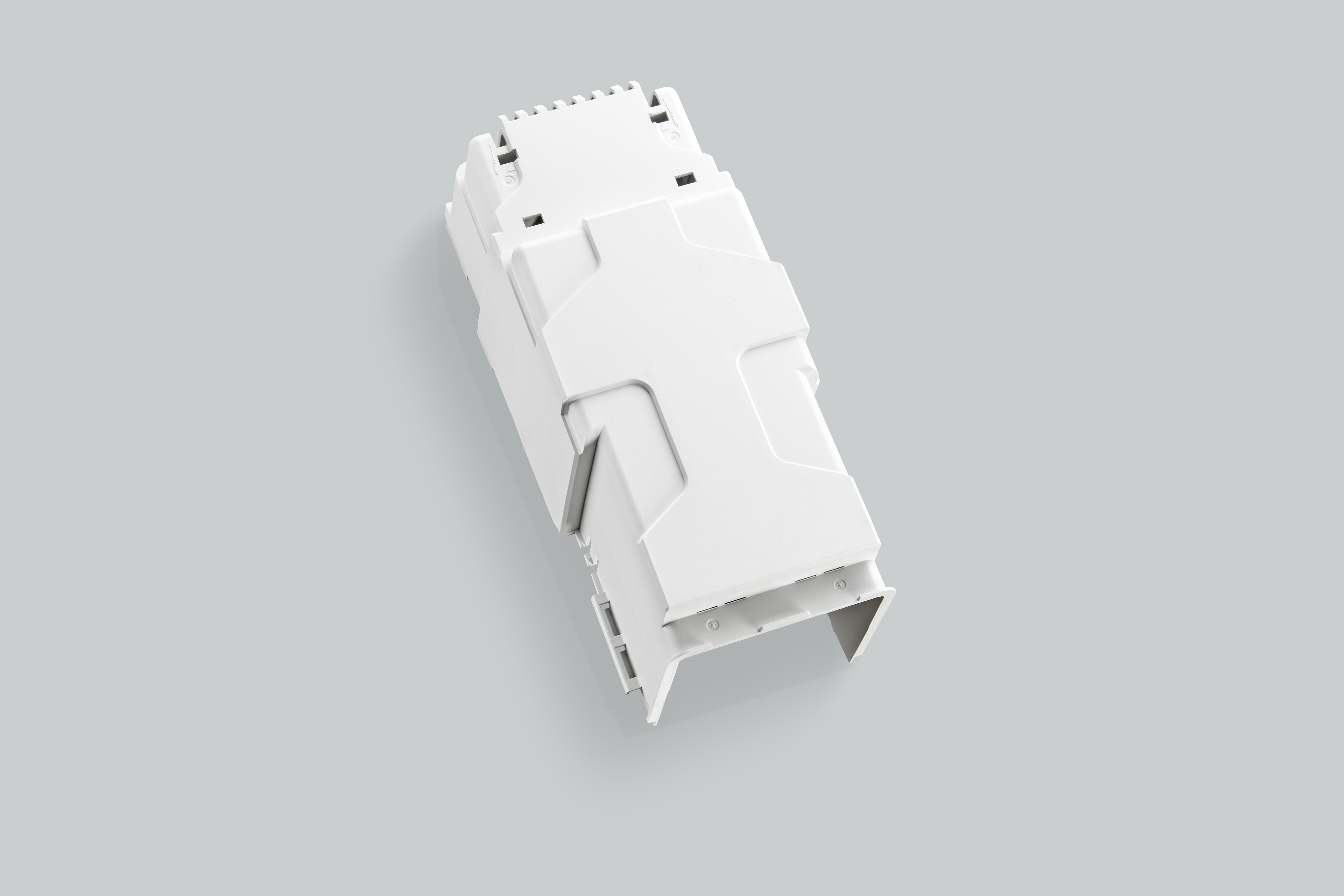

calotta di copertura, incl. protezione posteriore (01437)

The picture may show a similar product.

Descrizione

Cod.art.: 01437000A

calotta di copertura, incl. protezione posteriore

per moduli di connessione 185Power

per sistema con coperture CrossLink®

Montaggio

185Power

gruppo di prodotto	07
sottogruppo prodotto	36

Pz / conf.	1
EAN	4021267014377

ECLASS 6.1	27370390
ECLASS 7.1	27370390
ETIM 4.0	EC002498
ETIM 5.0	EC002848

Certificazioni

Norme

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Omologazioni

for UL feeder circuits >250V

type no.: C185-B

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

Details UL
Norme
UL 508

for UL feeder circuits >250V

Valori meccanici
L x A x P:	105 x 246 x 100
peso:	28,0 kg/100
Poli:	1 polo

Application notes


short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

for UL feeder circuits >250V

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Usage

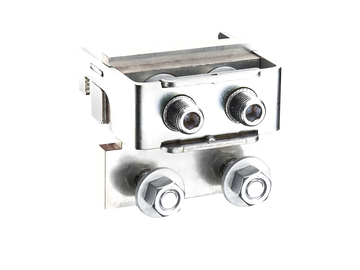

01443000A
CRITO^®185Power
modulo 1p di connessione
per 4 capicorda M12
senza copertura
connessione cavi in alto o basso
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

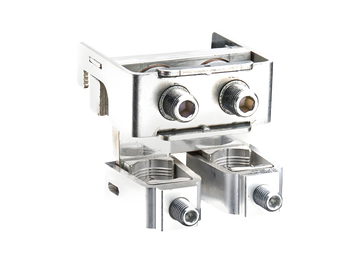

01441000A
CRITO^®185Power
modulo 1p di connessione
per cavi senza capocorda, con 2 morsetti a gabbia 300 mm²
senza copertura
connessione cavi in alto o basso
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

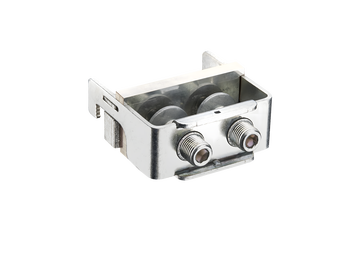

01442000A
CRITO^®185Power
modulo 1p di connessione
per lam. Cu max. 2x 80 x 10
senza copertura
connessione cavi in alto o basso
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più
