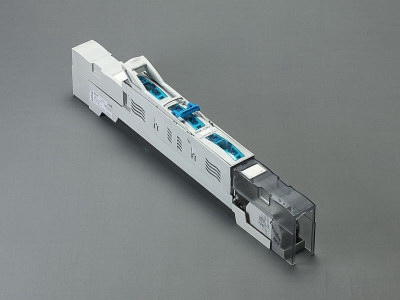

Base sezion. verticale per fusibili NH, 160 A (33286)

The picture may show a similar product.

Descrizione

Cod.art.: 33286000

Base sezion. verticale per fusibili NH, 160 A

vite M8 / brida 70mm², con segnalaz. Intervento fusibili

Gr. NH 00

per barre 30, 40, 50, 60 x 10

Montaggio

100Energy

Vantaggi prodotto

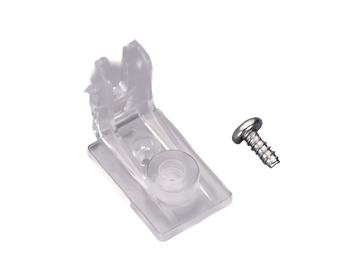

Self-closing inspection holes are available in the cover.

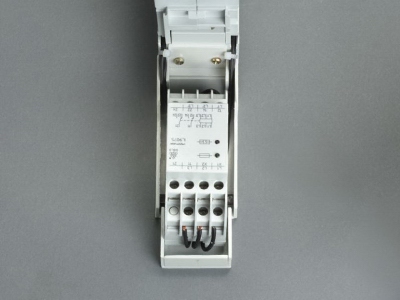

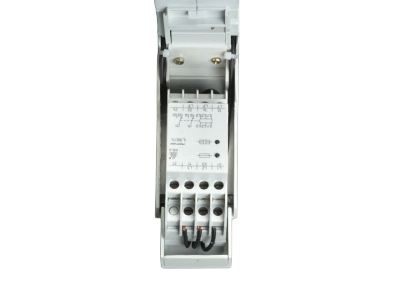

Electronic fuse monitoring:
operating current principle, optionally with latching properties (latches without bridge X1-X2)
device display:
green LED = intact fuses
red LED = fuse tripped, cover position up

gruppo di prodotto	12
sottogruppo prodotto	51

Pz / conf.	1
EAN	4021267332860

ECLASS 6.1	27142108
ECLASS 7.1	27142108
ETIM 4.0	EC001046
ETIM 5.0	EC001046

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Omologazioni

IEC (CB) , CCC

type no.: SLS-00

CCC certificate: 2004010302117261

Dati tecnici

per fusibili di grandezza:	NH 000, NH 00
fusibile secondo norma:	IEC / HD 60269-2
potenza diss. max. ammissibile del fusibile inserito:	12 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Details IEC
Norme
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data IEC
Corrente nominale (IEC):	160 A
tensione nominale (IEC) AC:	400 V

tensione nominale di isolamento U_i AC:	400 V
tensione di picco U_imp:	4 kV

Categoria d'impiego AC:

AC-23B (400V)

corrente nom. di cto cto condizionata da fusibili (AC):	50 kA / 690 V
secondo prove fatte con fusibili di caratteristica:	gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 12,8 W.

(The power dissipation at full load would be 20,0 W.)

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.

Electronic fuse monitoring: nominal voltage: 3AC 400V, nominal frequency: 50...40Hz, switch contact: 2 changeover switches, max. AC 250V, AC15 closer 3A, opener 1A, rated surge voltage: 4kV, pollution degree: 2
Degree of protection IP30 at front, degree of protection near terminal depends on installation

Valori meccanici
L x A x P:	49 x 610 x 136
peso:	143,0 kg/100
per barre:	30, 40, 50, 60 x 10

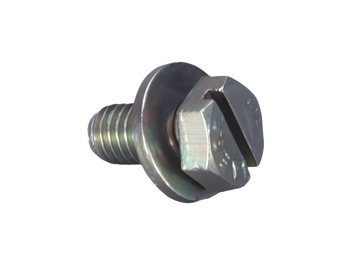

Type of fastening: can be screwed onto drilled busbar,
M8, 12 - 14Nm torque,

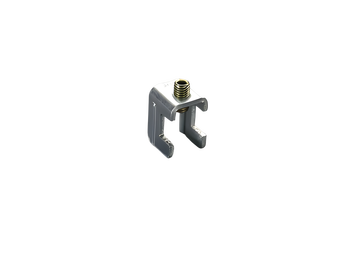

or using terminal clamp,

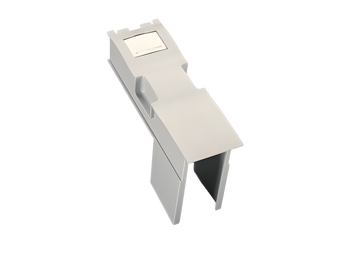

adapter for 185-mm-System,
connection 70mm², screw M8, 12 - 14Nm torque,
connection clamp 1.5-70mm², 3Nm torque
wedge clamp terminal 16-70mm², 3Nm torque

Conductor connection, fuse monitoring:
2 x 2.5mm² solid DIN 46 288 or
2 x 1.5mm² braid with ferrule DIN 46 228-1/-2/-3

Connessioni

viti M8 : C. serr. 12 - 14 Nm

Application notes

Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.

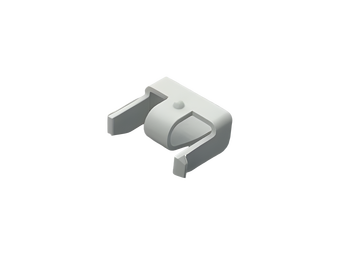

Avvisi e consigli	with adapter (accessory) for the 185mm-System power

potenza diss. max. ammissibile del fusibile inserito:	12 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
