Base verticale per fusibili NH 250 A (33706)

The picture may show a similar product.

Descrizione

Cod.art.: 33706 000A

QUADRON®185Power

Base verticale per fusibili NH 250 A

Gr. NH 1

vite M10

per barre 30, 40, 60, 80, 100, 120 x 10

Montaggio

185Power

gruppo di prodotto 12
sottogruppo prodotto 33
pz/ conf. 1
EAN 4021267337063
ECLASS 6.1 27142106
ECLASS 7.1 27142106
ETIM 4.0 EC001046
ETIM 5.0 EC001046

Certificazioni

Norme

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

type no.: QU185-1-O

Dati tecnici

per fusibili di grandezza: NH 1
fusibile secondo norma: IEC / HD 60269-2
Details IEC
Norme
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
Electrical data IEC
corrente nominale (IEC): 250 A
tensione nominale (IEC) AC: 690 V
tensione di picco Uimp: 12 kV
resistenza al corto circuito con protezione tramite fusibili: 50 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 19,2 W.

(The power dissipation at full load would be 30,0 W.)

Supplementary data IEC

I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.
tensione max. ammissibile (IEC) AC: 1000 V

for fuse links IEC 60269-2 / DIN VDE 0636-201 size 1 up to 23W power dissipation
Valori meccanici
L x A x P: 100 x 670 x 173
peso: 365,0 kg/100
per barre: 30, 40, 60, 80, 100, 120 x 10
CT can be integrated in the device: ja
CT can be integrated in the CT module: ja

Befestigungsart:
auf gebohrter Sammelschiene anschraubbar, Durchmesser 13mm, bohrungslos mit Klemmbügel
Anschluss:
Schraubanschluss M12

Connessioni


screw M12 :
Md 30 Nm

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Accessori

accessories for mounting

33738 000A
agganci CrossLink® per fiss. su barre non-forate
per sistema con coperture CrossLink®
Gr. 1 - 3
Di Più

33740 000A
agganci per fiss. su barre non-forate
per sistema a sbarre senza coperture CrossLink®
Gr. 1 - 3
Di Più

connection accessories

33736 000A
Morsetto a prisma
for Cu / Al 120 - 300 mm²
Gr. NH 1-3
Di Più

33735 000A
Morsetto a gabbia
for Cu / Al 70 - 240 mm²
Gr. NH 1 -3
Di Più

covers

33759 000A
Calottina per fusibili NH
for 33706, 33707, 33708
Gr. 1 - 3
Di Più

33733 000A
Calotta per terminali
universale, per basi sez. NH Gr. 1 - 3 e modulo verticale di connessione 800 A
Gr. 1- 3
Di Più

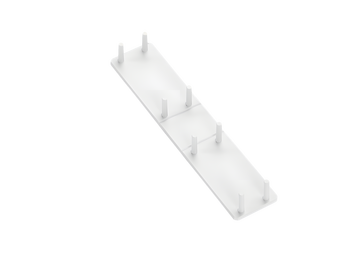

33761 000A
protezione posteriore
protezione mano per fase L1
Di Più

further accessories

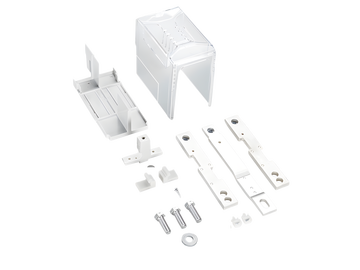

33762 000A
modulo universale per fissaggio TA
istallazione nella zona dei terminali
Gr. 1 - 3
Di Più

33768 000A
supporto per spina con guida DIN
per cablaggio dei TA
Gr. 1 - 3
Di Più

33769 000A
portacomponenti con guida DIN
per cablaggio dei TA e del monit. fusibili
Gr.1 - 3
Di Più

measuring transformers 333mV

37289 000A
Trasformatore 200 A / 333 mV
class 1
per montaggio su barre piatte o adattatori 630 A occorre anche clip 37900
NUOVO
Di Più

37290 000A
Trasformatore 250 A / 333 mV
class 1
per montaggio su barre piatte o adattatori 630 A occorre anche clip 37900
NUOVO
Di Più

37296 000A
Trasformatore 200 A / 333 mV
class 0.5
per montaggio su barre piatte o adattatori 630 A occorre anche clip 37900
NUOVO
Di Più

37297 000A
Trasformatore 250 A / 333 mV
class 0.5
per montaggio su barre piatte o adattatori 630 A occorre anche clip 37900
NUOVO
Di Più

37303 000A
Trasformatore 200 A / 333 mV
class 0.5s
per montaggio su barre piatte o adattatori 630 A occorre anche clip 37900
su richiesta
Di Più

current transformers class 1

37212 000A
trasformatore 200 A / 5 A
2,5 VA / class 1
per montaggio su barre piatte o adattatori 630 A occorre anche clip 37900
Di Più

37213 000A
trasformatore 250 A / 5 A
2,5 VA / class 1
per montaggio su barre piatte o adattatori 630 A occorre anche clip 37900
Di Più

current transformers class 0.5

37219 000A
trasformatore 200 A / 5 A
2,5 VA / class 0,5
per montaggio su barre piatte o adattatori 630 A occorre anche clip 37900
Di Più

37220 000A
trasformatore 250 A / 5 A
2,5 VA / class 0,5
per montaggio su barre piatte o adattatori 630 A occorre anche clip 37900
Di Più

37232 000A
trasformatore 200 A / 5 A, con dich. di conformità
2,5 VA / class 0,5
per montaggio su barre piatte o adattatori 630 A occorre anche clip 37900
Di Più

37233 000A
trasformatore 250 A / 5 A, con dich. di conformità
2,5 VA / class 0,5
per montaggio su barre piatte o adattatori 630 A occorre anche clip 37900
Di Più

current transformers class 0.5s

37226 000A
trasformatore 250 A / 5 A
2,5 VA / class 0,5s
per montaggio su barre piatte o adattatori 630 A occorre anche clip 37900
Di Più

37236 000A
trasformatore 250 A / 5 A, con dich. di conformità
2,5 VA / class 0,5s
per montaggio su barre piatte o adattatori 630 A occorre anche clip 37900
Di Più
