Линейный держатель NH предохранителей, 250 A (33706)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33706 000A

QUADRON®185Power

Линейный держатель NH предохранителей, 250 A

Типоразмер 1

Винт М12

для шин 30, 40, 60, 80, 100, 120 x 10

Система

185Power

Группа продуктов 12
Подгруппа 33
Кол-во 1
EAN 4021267337063
ECLASS 6.1 27142106
ECLASS 7.1 27142106
ETIM 4.0 EC001046
ETIM 5.0 EC001046

Сертификация

Стандарты

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

номер типа: QU185-1-O

Технические данные

для предохранителей размера: NH 1
предохранители в соответствии со стандартом: IEC / HD 60269-2
Подробности IEC
Стандарты
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
Электрические данные IEC
Номинальный ток (IEC): 250 A
номинальное напряжение (IEC) AC: 690 В
номинальное импульсное напряжение U imp : 12 kV
устойчивость к короткому замыканию при защите предохранителями: 50 кА

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 19,2 Вт.

(The power dissipation at full load would be 30,0 Вт.)

Дополнительные данные IEC

Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.
макс. напряжение IEC AC: 1000 В

for fuse links IEC 60269-2 / DIN VDE 0636-201 size 1 up to 23W power dissipation
Механические данные
Ш x В x Г: 100 x 670 x 173
Вес: 365,0 kg/100
для шин: 30, 40, 60, 80, 100, 120 x 10
трансформатор тока может быть установлен в устройство: ja
трансформатор тока может быть установлен в ТТ модуль: ja

Befestigungsart:
auf gebohrter Sammelschiene anschraubbar, Durchmesser 13mm, bohrungslos mit Klemmbügel
Anschluss:
Schraubanschluss M12

Особенности клеммной техники


screw M12 :
Md 30 Nm

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Принадлежности

accessories for mounting

33738 000A
CrossLink® клеммный зажим
Для шинных систем с CrossLink® защитой от прикосновения
Типоразмер 1 - 3
More

33740 000A
Клеммный зажим
for busbar systems without protection modules
Типоразмер 1 - 3
More

connection accessories

33736 000A
Рамная клемма
for Cu / Al 120 - 300 mm²
Типоразмер 1 - 3
More

33735 000A
Рамная клемма
for Cu / Al 70 - 240 mm²
Типоразмер 1 - 3
More

covers

33759 000A
Крышка рукоятки
for 33706, 33707, 33708
Типоразмер 1 - 3
More

33733 000A
Крышка клеммного отсека
Универсальная для HN устройств типоразмер 1 - 3 и соединений до 800 А
Типоразмер 1 - 3
More

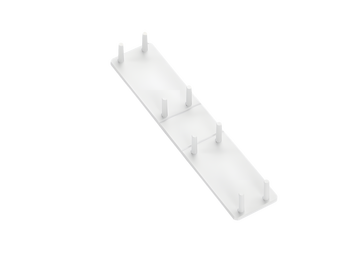

33761 000A
Задняя защита от прикосновения, крышка
Задняя защита для Фазы L1
More

further accessories

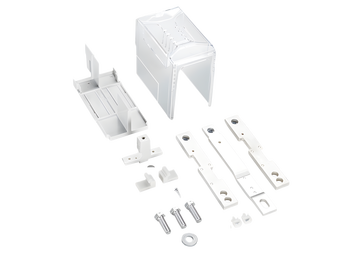

33762 000A
Универсальный комплект для трансформаторов
Для установки в соединенительном отсеке
Типоразмер 1 - 3
More

33768 000A
Держатель разъема с рейкой
Для CT соединений
Типоразмер 1 - 3
More

33769 000A
Держатель для оборудования с рейками
Для контроля состояния предохранителей и СТ соединения
Типоразмер 1 - 3
More

measuring transformers 333mV

37289 000A
measuring transformer 200 A / 333 mV
class 1
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
НОВЫЙ
More

37290 000A
measuring transformer 250 A / 333 mV
class 1
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
НОВЫЙ
More

37296 000A
measuring transformer 200 A / 333 mV
class 0.5
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
НОВЫЙ
More

37297 000A
measuring transformer 250 A / 333 mV
class 0.5
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
НОВЫЙ
More

37303 000A
measuring transformer 200 A / 333 mV
class 0.5s
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
on request
More

current transformers class 1

37212 000A
Трансформатор тока 200 A / 5 A
2,5 ВА / class 1
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37213 000A
Трансформатор тока 250 A / 5 A
2,5 ВА / class 1
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

current transformers class 0.5

37219 000A
Трансформатор тока 200 A / 5 A
2,5 ВА / class 0,5
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37220 000A
Трансформатор тока 250 A / 5 A
2,5 ВА / class 0,5
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37232 000A
Трансформатор тока 200 A / 5 A, с деклар. соответствия
2,5 ВА / class 0,5
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37233 000A
Трансформатор тока 250 A / 5 A, с деклар. соответствия
2,5 ВА / class 0,5
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

current transformers class 0.5s

37226 000A
Трансформатор тока 250 A / 5 A
2,5 ВА / class 0,5s
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37236 000A
Трансформатор тока 250 A / 5 A, с деклар. соответствия
2,5 ВА / class 0,5s
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More
