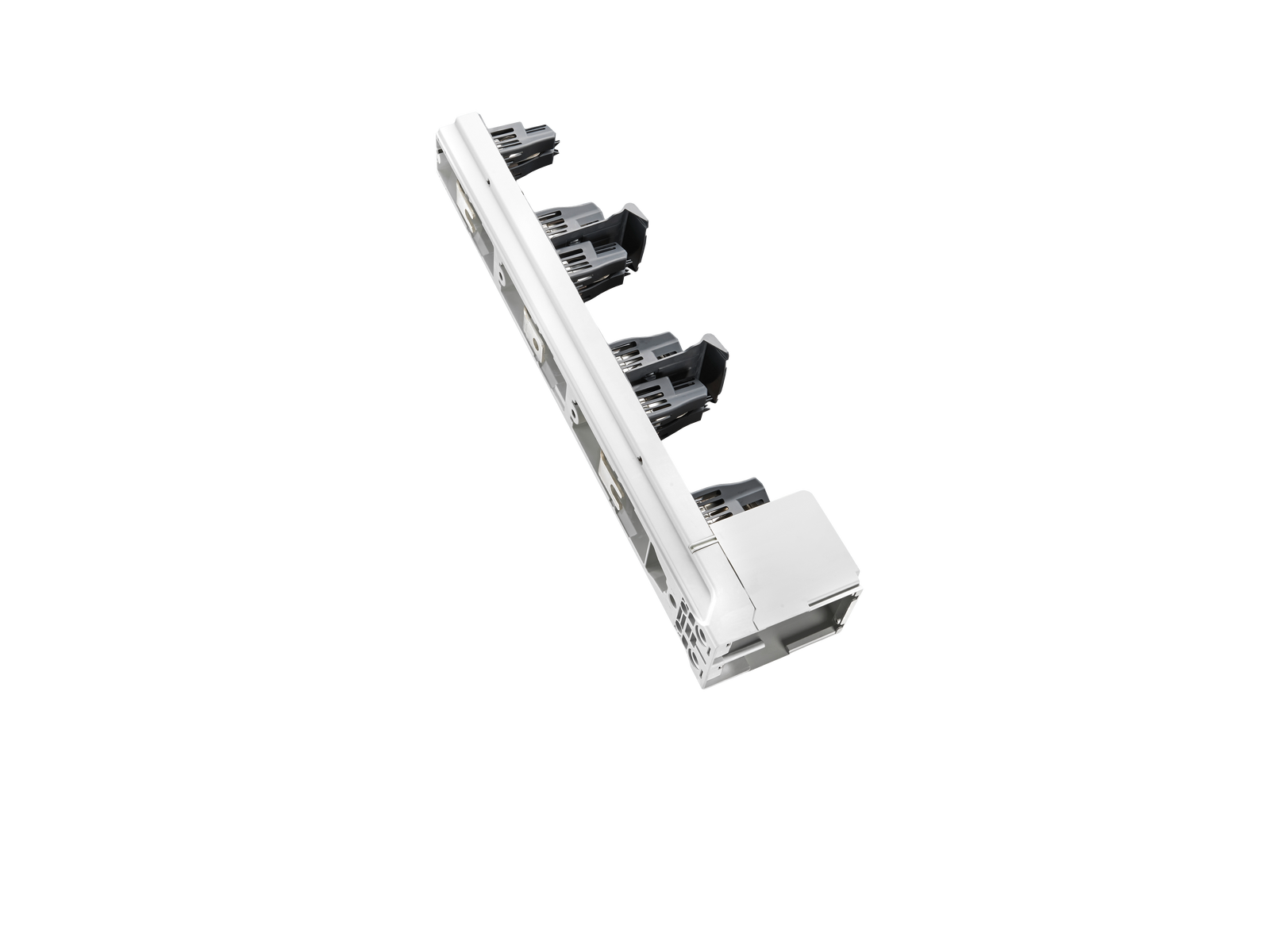

Base verticale per fusibili NH 250 A (33706)

The picture may show a similar product.

Descrizione

Cod.art.: 33706000A

QUADRON^®185Power

Base verticale per fusibili NH 250 A

Gr. NH 1

vite M10

per barre 30, 40, 60, 80, 100, 120 x 10

Montaggio

185Power

gruppo di prodotto	12
sottogruppo prodotto	33

pz/ conf.	1
EAN	4021267337063

ECLASS 6.1	27142106
ECLASS 7.1	27142106
ETIM 4.0	EC001046
ETIM 5.0	EC001046

Certificazioni

Norme

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

type no.: QU185-1-O

Dati tecnici

per fusibili di grandezza:	NH 1
fusibile secondo norma:	IEC / HD 60269-2

Details IEC
Norme
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Electrical data IEC
corrente nominale (IEC):	250 A
tensione nominale (IEC) AC:	690 V

tensione di picco U_imp:

12 kV

resistenza al corto circuito con protezione tramite fusibili:

50 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 19,2 W.

(The power dissipation at full load would be 30,0 W.)

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

tensione max. ammissibile (IEC) AC:

1000 V

for fuse links IEC 60269-2 / DIN VDE 0636-201 size 1 up to 23W power dissipation

Valori meccanici
L x A x P:	100 x 670 x 173
peso:	365,0 kg/100
per barre:	30, 40, 60, 80, 100, 120 x 10

CT can be integrated in the device:	ja
CT can be integrated in the CT module:	ja

Befestigungsart:
auf gebohrter Sammelschiene anschraubbar, Durchmesser 13mm, bohrungslos mit Klemmbügel
Anschluss:
Schraubanschluss M12

Connessioni

screw M12 : Md 30 Nm

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Accessori

33759000A
Calottina per fusibili NH
für 33706, 33707, 33708
Gr. 1 - 3
Di Più

33762000A

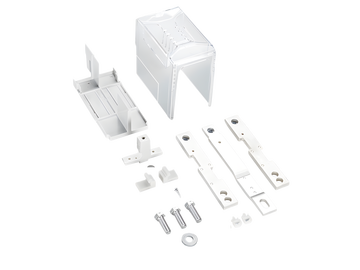

modulo universale per fissaggio TA
istallazione nella zona dei terminali
Gr. 1 - 3
Di Più

33736000A
Morsetto a prisma
für Cu / Al 120 - 300 mm²
Gr. NH 1-3
Di Più

33735000A
Morsetto a gabbia
für Cu / Al 70 - 240 mm²
Gr. NH 1 -3
Di Più

33738000A
agganci CrossLink® per fiss. su barre non-forate
per sistema con coperture CrossLink®
Gr. 1 - 3
Di Più

33740000A
agganci per fiss. su barre non-forate
per sistema senza coperture CrossLink®
Gr. 1 - 3
Di Più

33733000A
Calotta per terminali
universale, per basi sez. NH Gr. 1 - 3 e modulo verticale di connessione 800 A
Gr. 1- 3
Di Più

33761000A
protezione posteriore
protezione mano per fase L1
Di Più

33768000A
supporto per spina con guida DIN
per cablaggio dei TA
Gr. 1 - 3
Di Più

33769000A
portacomponenti con guida DIN
per cablaggio dei TA e del monit. fusibili
Gr.1 - 3
Di Più

37212000A
trasformatore 200 A / 5 A
2,5 VA / class 1
per montaggio su barre piatte o adattatori 630 A occorre anche clip 37900
Di Più

37213000A
trasformatore 250 A / 5 A
2,5 VA / class 1
per montaggio su barre piatte o adattatori 630 A occorre anche clip 37900
Di Più

37219000A
trasformatore 200 A / 5 A
2,5 VA / class 0,5
per montaggio su barre piatte o adattatori 630 A occorre anche clip 37900
Di Più

37220000A
trasformatore 250 A / 5 A
2,5 VA / class 0,5
per montaggio su barre piatte o adattatori 630 A occorre anche clip 37900
Di Più

37226000A
trasformatore 250 A / 5 A
2,5 VA / class 0,5s
per montaggio su barre piatte o adattatori 630 A occorre anche clip 37900
Di Più

37232000A
trasformatore 200 A / 5 A, con dich. di conformità
2,5 VA / class 0,5
per montaggio su barre piatte o adattatori 630 A occorre anche clip 37900
Di Più

37233000A
trasformatore 250 A / 5 A, con dich. di conformità
2,5 VA / class 0,5
per montaggio su barre piatte o adattatori 630 A occorre anche clip 37900
Di Più

37236000A
trasformatore 250 A / 5 A, con dich. di conformità
2,5 VA / class 0,5s
per montaggio su barre piatte o adattatori 630 A occorre anche clip 37900
Di Più

37289000A
measuring transformer 200 A / 333 mV
class 1
per montaggio su barre piatte o adattatori 630 A occorre anche clip 37900
NUOVO
Di Più

37290000A
measuring transformer 250 A / 333 mV
class 1
per montaggio su barre piatte o adattatori 630 A occorre anche clip 37900
NUOVO
Di Più

37296000A
measuring transformer 200 A / 333 mV
class 0.5
per montaggio su barre piatte o adattatori 630 A occorre anche clip 37900
NUOVO
Di Più

37297000A
measuring transformer 250 A / 333 mV
class 0.5
per montaggio su barre piatte o adattatori 630 A occorre anche clip 37900
NUOVO
Di Più

37303000A
measuring transformer 200 A / 333 mV
class 0.5s
per montaggio su barre piatte o adattatori 630 A occorre anche clip 37900
NUOVO
Di Più

https://pim.woehner.de/IT/FR/1000158282

Trova il tuo contatto

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
