Cod.art.: 33339 000
CAPUS®Panel

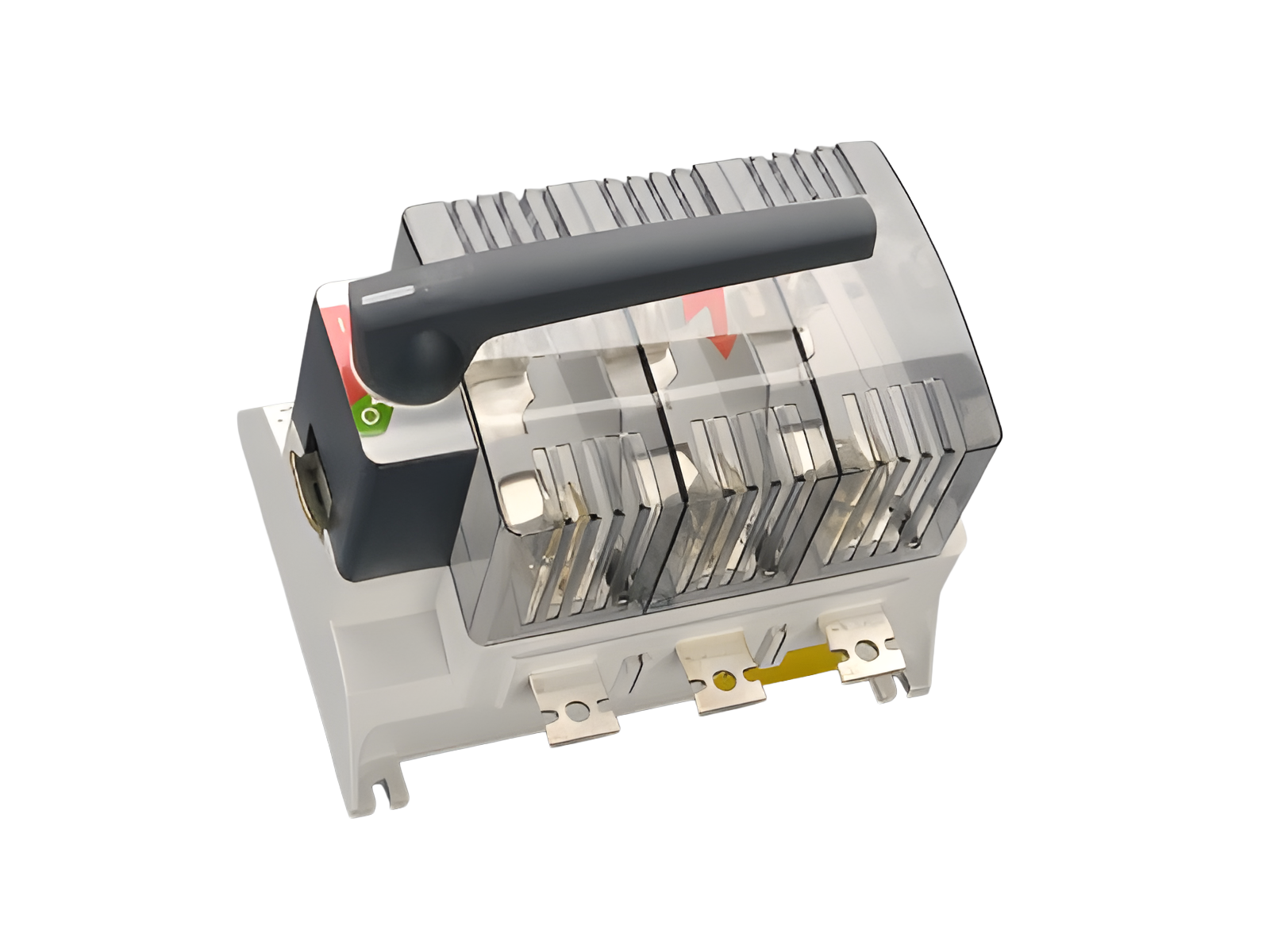

Sezionatore sottocarico per fusibili NH, 3p
Size NH 2
viti M10, manovra nera
NH 2, 400 A
for mounting plate
ERGONFUSE-400
Montaggio
Panel
Vantaggi prodotto
double-breaking main contacts,
visible separation sections,
user-independent switching,
voltage-free exchange of fuses
assembly and connection material contained in scope of delivery.
| gruppo di prodotto | 15 |
| sottogruppo prodotto | 09 |
| pz/ conf. | 1 |
| EAN | 4021267333393 |
| ECLASS 6.1 | 27371401 |
| ECLASS 7.1 | 27371401 |
| ETIM 4.0 | EC001040 |
| ETIM 5.0 | EC001040 |
Norme
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Omologazioni
IEC (CB)
type no.: LTS-F400
| per fusibili di grandezza: | NH 2 |
| fusibile secondo norma: | IEC / HD 60269-2 |
| potenza diss. max. ammissibile del fusibile inserito: | 34 W |
| Details IEC | |
| Norme | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Electrical data IEC | |
| corrente nominale (IEC): | 400 A |
| tensione nominale (IEC) AC: | 690 V |
| tensione nominale di isolamento Ui AC: | 1000 V |
| tensione di picco Uimp: | 8 kV |
| Categoria d'impiego AC: | AC-23 B (690V) AC-22 B (690V) AC-21 B (690V) |
| corrente nom. di cto cto condizionata da fusibili (AC): | 80 kA / 690 V |
| secondo prove fatte con fusibili di caratteristica: | gG |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 69,8 W.
(The power dissipation at full load would be 109,0 W.)
| Mechanical lifespan (switching operations) 7000 | |
| conv. therm. current in housing 400 A, horizontal installation (adjacent poles) encapsulated 504 x 378 x 302 mm 315 A, vertical installation (poles beneath each other) encapsulated 500 x 500 x 300 mm |
|
| Shock protection at front with terminal space cover IP20 for fuse links DIN 43620 size 2 up to 34W power dissipation |
| Valori meccanici | |
| L x A x P: | 270 x 238 x 253 |
| peso: | 760,0 kg/100 |
| Poli: | 3 poli |
| Mounting: | for mounting plate |
| Connessioni | |
| screw connection | |
| M10 | |
| Md min.: | 25,2 Nm |
| Md max.: | 30,8 Nm |
| Not suitable for aluminium cables ! | |
| lam. Cu width: | 15 - 40 mm |
| lam. Cu thickness: | 1 - 10 mm |
| Not suitable for aluminium cables ! | |
|
When installing a cover, the switch-disconnector on the housing must not be closed, the safety instructions for the Emergency Stop switch must be observed. |
|
| potenza diss. max. ammissibile del fusibile inserito: | 34 W |
33164
000
connessione a brida per cavi Cu
120 - 240 mm²
per: QCB-NH2, LTS-F 400, LTS 630
Di Più
33367
000
morsetto a prisma per cavi Cu e Al
120 - 240 mm²
per: LTS-F 400, LTS 630
Di Più
33351
000

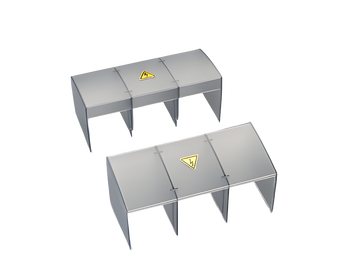

Calotta di protezione terminali
per la copertura di tutti terminali, grigia
LTS-400/630, LTS-F 250/400
Di Più
33342
000

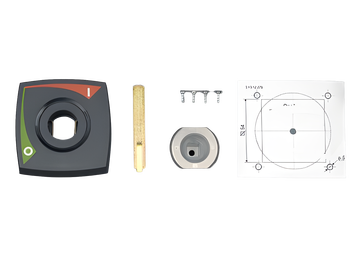

mecc. manovra rinviata
grigio scuro, senza maniglia
senza mecc. bloccoporta
per: LTS-250/400/630 LTS-F 160/250/400
Di Più
33345
000

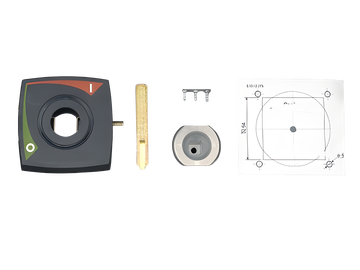

mecc. manovra rinviata
grigio scuro, senza maniglia
con mecc. bloccoporta, lucchettabile
per: LTS-250/400/630 LTS-F 160/250/400
Di Più
33347
000

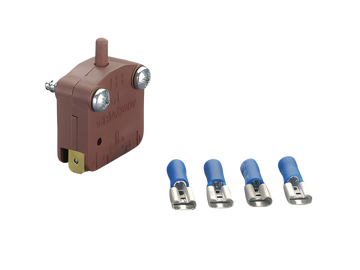

microswitch di segnalazione posizione maniglia
1 NC + 1 NA, connettori piatti 6,3 x 0,8
LTS, LTS-F
Di Più
33380
000
asta lungh. 550mm
LTS-250/400/630, LTS-F 160/250/400
per: LTS-250/400/630, LTS-F 160/250/400
Di Più
23923
000AD
asta lungh. 300 mm
per: S32 250 A / 400 A
Di Più
