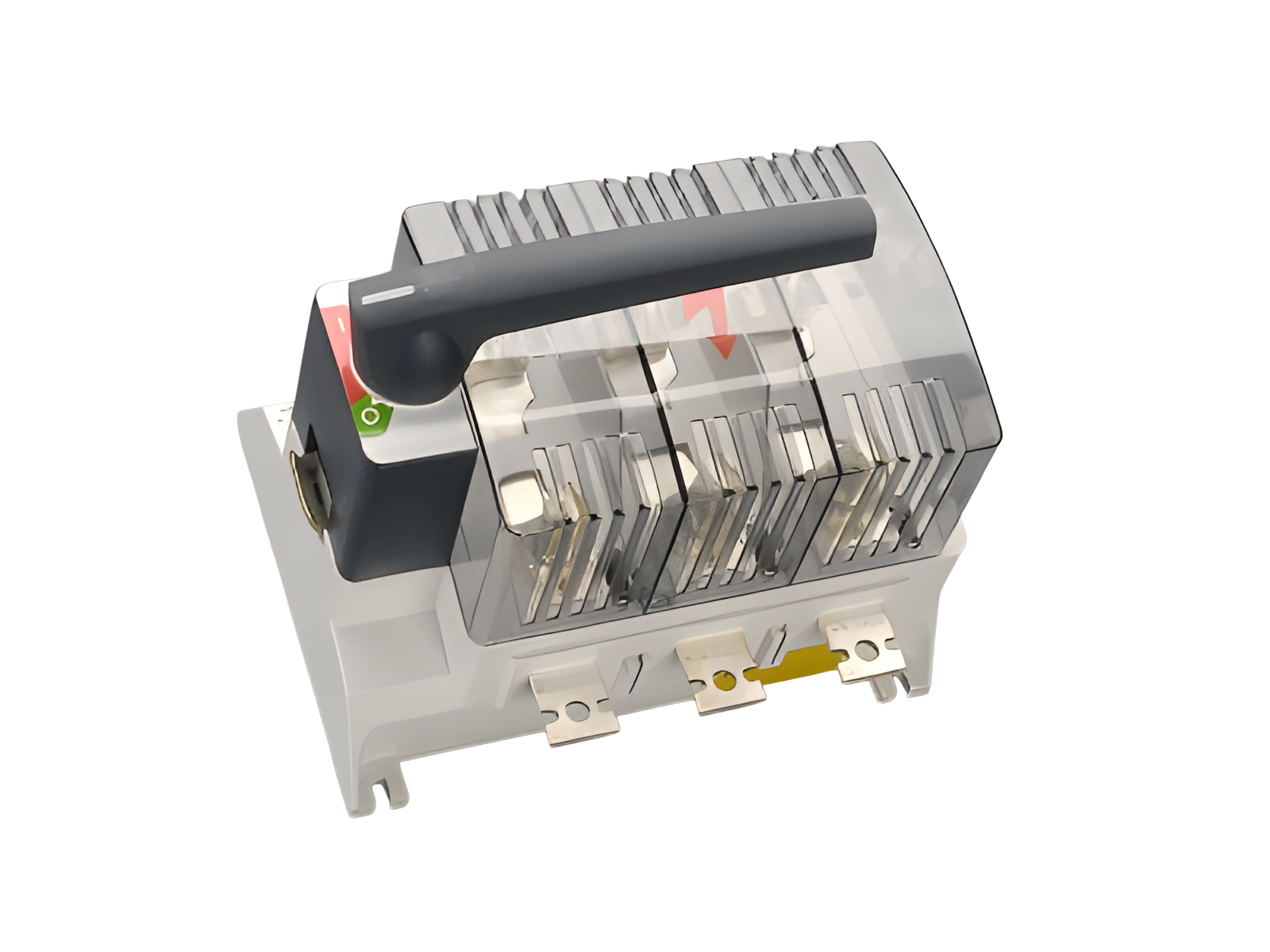

Sezionatore sottocarico per fusibili NH, 3p (33339)

The picture may show a similar product.

Descrizione

Cod.art.: 33339000

CAPUS^®Panel

Sezionatore sottocarico per fusibili NH, 3p

viti M10, manovra nera

Gr. NH 2

for mounting plate

ERGONFUSE-400

Montaggio

Panel

Vantaggi prodotto

double-breaking main contacts,
visible separation sections,
user-independent switching,
voltage-free exchange of fuses
assembly and connection material contained in scope of delivery.

gruppo di prodotto	15
sottogruppo prodotto	09

pz/ conf.	1
EAN	4021267333393

ECLASS 6.1	27371401
ECLASS 7.1	27371401
ETIM 4.0	EC001040
ETIM 5.0	EC001040

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Omologazioni

IEC (CB)

type no.: LTS-F400

Dati tecnici

per fusibili di grandezza:	NH 2
fusibile secondo norma:	IEC / HD 60269-2
potenza diss. max. ammissibile del fusibile inserito:	34 W

Details IEC
Norme
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data IEC
corrente nominale (IEC):	400 A
tensione nominale (IEC) AC:	690 V

tensione nominale di isolamento U_i AC:	1000 V
tensione di picco U_imp:	8 kV

Categoria d'impiego AC:

AC-23B (690V)
AC-22B (690V)
AC-21B (690V)

corrente nom. di cto cto condizionata da fusibili (AC):	80 kA / 690 V
secondo prove fatte con fusibili di caratteristica:	gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 69.8 W.

(The power dissipation at full load would be 109.0 W.)

Mechanical lifespan (switching operations) 7000
conv. therm. current in housing 400 A, horizontal installation (adjacent poles) encapsulated 504 x 378 x 302 mm 315 A, vertical installation (poles beneath each other) encapsulated 500 x 500 x 300 mm
Shock protection at front with terminal space cover IP20 for fuse links DIN 43620 size 2 up to 34W power dissipation

Valori meccanici
L x A x P:	270 x 238 x 253
peso:	760.0 kg/100
Poli:	3 poli
Mounting:	for mounting plate

Connection screw (clamps and wedge clamp terminal can be retrofitted),
screw connection
M10, 28Nm ± 10% torque,
clamp connection for lam. Cu
terminal space 21x1-13mm,
8-10Nm torque
wedge clamp connection, single
cross-section 120 - 240mm², s(r), f, f+AE** Cu - Al*, 8-10Nm torque
wedge clamp connection, double
cross-section 2 x 120 - 185mm², s(r), f, f+AE** Cu, 8-10Nm torque

* Aluminium conductors must be prepared before connection in accordance with the pertinent technical recommendations. The connections are to be checked at regular intervals and serviced not later than every 6 months.
** reduction in the max. conductor cross-sections may be required.

Connessioni
Not suitable for aluminium cables !

viti M10 : C. serr. 25 - 31 Nm

Application notes

Not suitable for aluminium cables !
Avvisi e consigli	When installing a cover, the switch-disconnector on the housing must not be closed, the safety instructions for the Emergency Stop switch must be observed.

potenza diss. max. ammissibile del fusibile inserito:	34 W

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD symbol 2D DXF

| Dimensioned drawing

| Dimensioned drawing #2

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)
