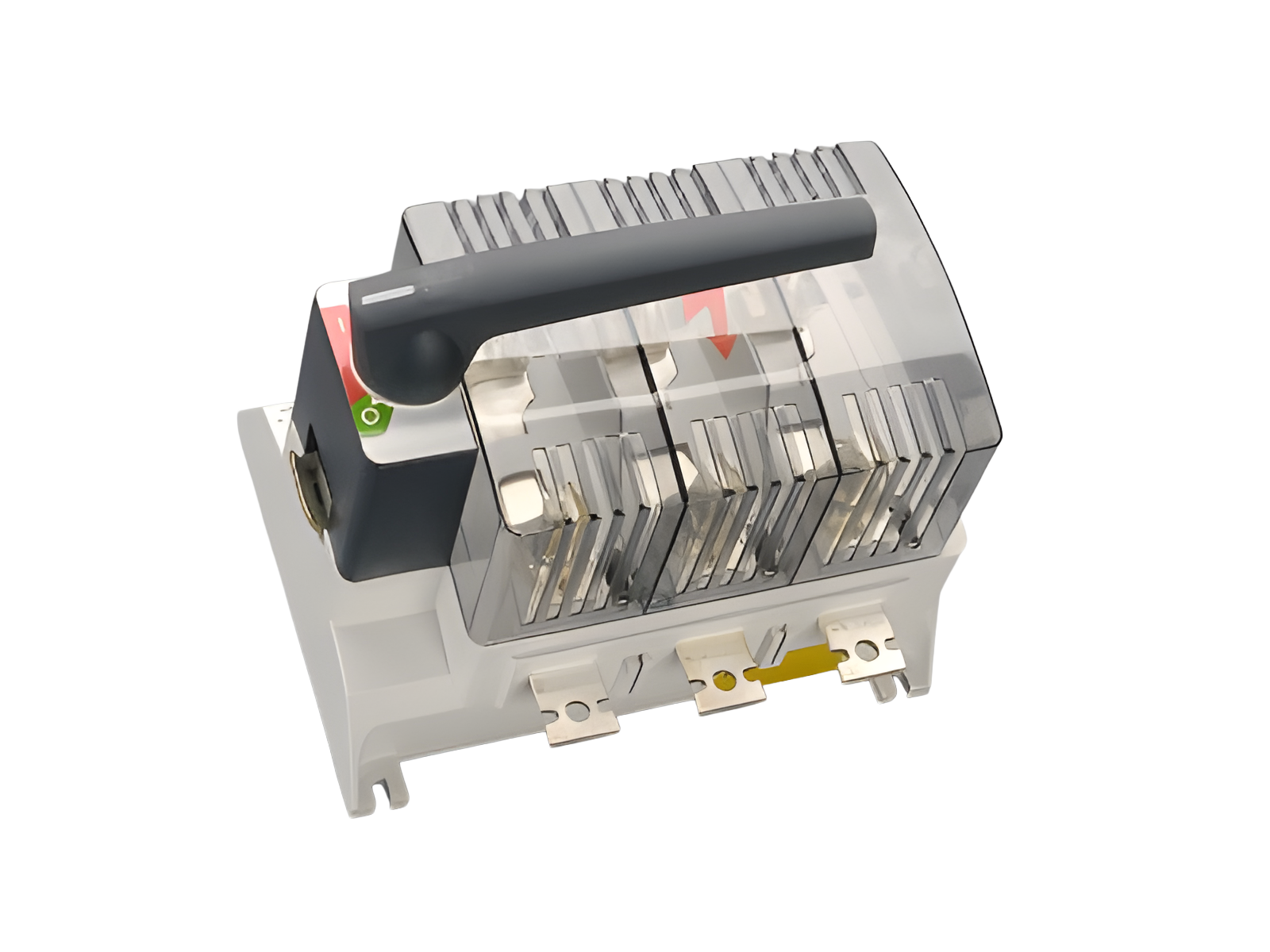

The picture may show a similar product.
Référence 33339 000
CAPUS®Panel
sectionneur avec fusibles à 3 pôles
Size NH 2
vis M10, poignée gris graphite
NH 2, 400 A
for mounting plate
ERGONFUSE-400
Système
Panel
Avantages produit
double-breaking main contacts,
visible separation sections,
user-independent switching,
voltage-free exchange of fuses
assembly and connection material contained in scope of delivery.
| Groupe de produits | 15 |
| Sous-groupe | 09 |
| Dimensions de l'emballage | 1 |
| EAN | 4021267333393 |
| ECLASS 6.1 | 27371401 |
| ECLASS 7.1 | 27371401 |
| ETIM 4.0 | EC001040 |
| ETIM 5.0 | EC001040 |
Normes
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Approbations
IEC (CB)
Type: LTS-F400
| for fuse links size: | NH 2 |
| fuse links acc. to standard: | IEC / HD 60269-2 |
| permitted power dissipation of the fuse-link: | 34 W |
| Details IEC | |
| Normes | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Electrical data IEC | |
| Courant assigné (IEC): | 400 A |
| Tension assignée (IEC) CA: | 690 V |
| rated isolation voltage Ui AC: | 1000 V |
| Tension assignée de tenue aux chocs Uimp: | 8 kV |
| Catégorie d'emploi CA: | AC-23 B (690V) AC-22 B (690V) AC-21 B (690V) |
| cond. short-circuit current with fuses (AC): | 80 kA / 690 V |
| approved wth fuse links of operation class: | gG |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 69,8 W.
(The power dissipation at full load would be 109,0 W.)
| Mechanical lifespan (switching operations) 7000 | |
| conv. therm. current in housing 400 A, horizontal installation (adjacent poles) encapsulated 504 x 378 x 302 mm 315 A, vertical installation (poles beneath each other) encapsulated 500 x 500 x 300 mm |
|
| Shock protection at front with terminal space cover IP20 for fuse links DIN 43620 size 2 up to 34W power dissipation |
| Charactéristiques mécaniques | |
| L x H x P: | 270 x 238 x 253 |
| Poids: | 760,0 kg/100 |
| Pôles: | 3 pôles |
| Mounting: | for mounting plate |
| Points de raccordement | |
| screw connection | |
| M10 | |
| Md min.: | 25,2 Nm |
| Md max.: | 30,8 Nm |
| Not suitable for aluminium cables ! | |
| lam. Cu width: | 15 - 40 mm |
| lam. Cu thickness: | 1 - 10 mm |
| Not suitable for aluminium cables ! | |
|
When installing a cover, the switch-disconnector on the housing must not be closed, the safety instructions for the Emergency Stop switch must be observed. |
|
| permitted power dissipation of the fuse-link: | 34 W |
33164
000
borne à étrier pour câbles Cu
120 - 240 mm²
pour: QCB-NH2, LTS-F 400, LTS 630
Plus
33367
000
borne à prisme, simple, pour conducteurs Cu et Al
120 - 240 mm²
pour: LTS-F 400, LTS 630
Plus
33351
000
cache pour espace de connexion
caches pour toutes les connexions, gris foncé
LTS-400/630, LTS-F 250/400
Plus
33342
000
mécanisme rotatif pour porte
anthracite, sans poignée
sans verrouillage de porte
pour: LTS-250/400/630 LTS-F 160/250/400
Plus
33345
000
mécanisme rotatif pour porte
anthracite, sans poignée
avec verrouillage de porte cadenassable
pour: LTS-250/400/630 LTS-F 160/250/400
Plus
33347
000
contact de signalisation
1 n/c + 1 n/o, connecteurs enfichables 6,3 x 0,8
LTS, LTS-F
Plus
33380
000
axe de prolongement, longueur 550 mm
LTS-250/400/630, LTS-F 160/250/400
pour: LTS-250/400/630, LTS-F 160/250/400
Plus
23923
000AD
axe de prolongement, longueur 300 mm
pour: S32 250 A / 400 A
Plus
