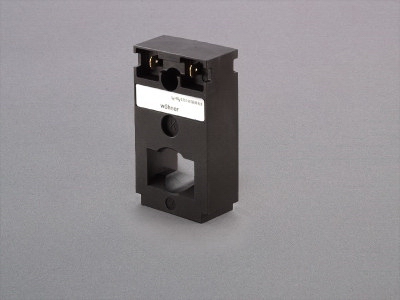

Trasformatore 300 A / 5 A (33173)

The picture may show a similar product.

Descrizione

Cod.art.: 33173000

Trasformatore 300 A / 5 A

5 VA / class 1

Gr. NH 1 - 3

non più disponibile

gruppo di prodotto	23
sottogruppo prodotto	05

pz/ conf.	3
EAN	4021267331733

ECLASS 6.1	27210902
ECLASS 7.1	27210902
ETIM 4.0	EC002048
ETIM 5.0	EC002048

Certificazioni

Norme

IEC 61869-1:2007
IEC 61869-2:2012

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61869-1:2007 IEC 61869-2:2012

Electrical data IEC
corrente nominale (IEC):	300 A

prim. rated current I_pr:	300 A
sec. rated current:	5 A
Potenza nom. apparente:	5 VA
accuracy class (current):	1
tensione d'impiego max. U_m:	720 V
corrente termica a breve durata I_th:	18 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 3,2 W.

(The power dissipation at full load would be 5,0 W.)

Primary rated current strength 300 A,
secondary rated current strength, 5A,
maximum operating voltage Um 0.72kV,
frequency 50-60Hz,
overcurrent limiting factor FS5
thermal nominal short-time current Ith = 60 x In
accuracy class 1
rated apparent power 5VA
insulation class E

Valori meccanici
L x A x P:	49 x 27 x 70
peso:	14,3 kg/100

Type of fastening:
can be installed direct into Secur LeanStreamer size 1-3,
can be installed into Secur LeanStreamer size 00 with adapter and
fastening clip
