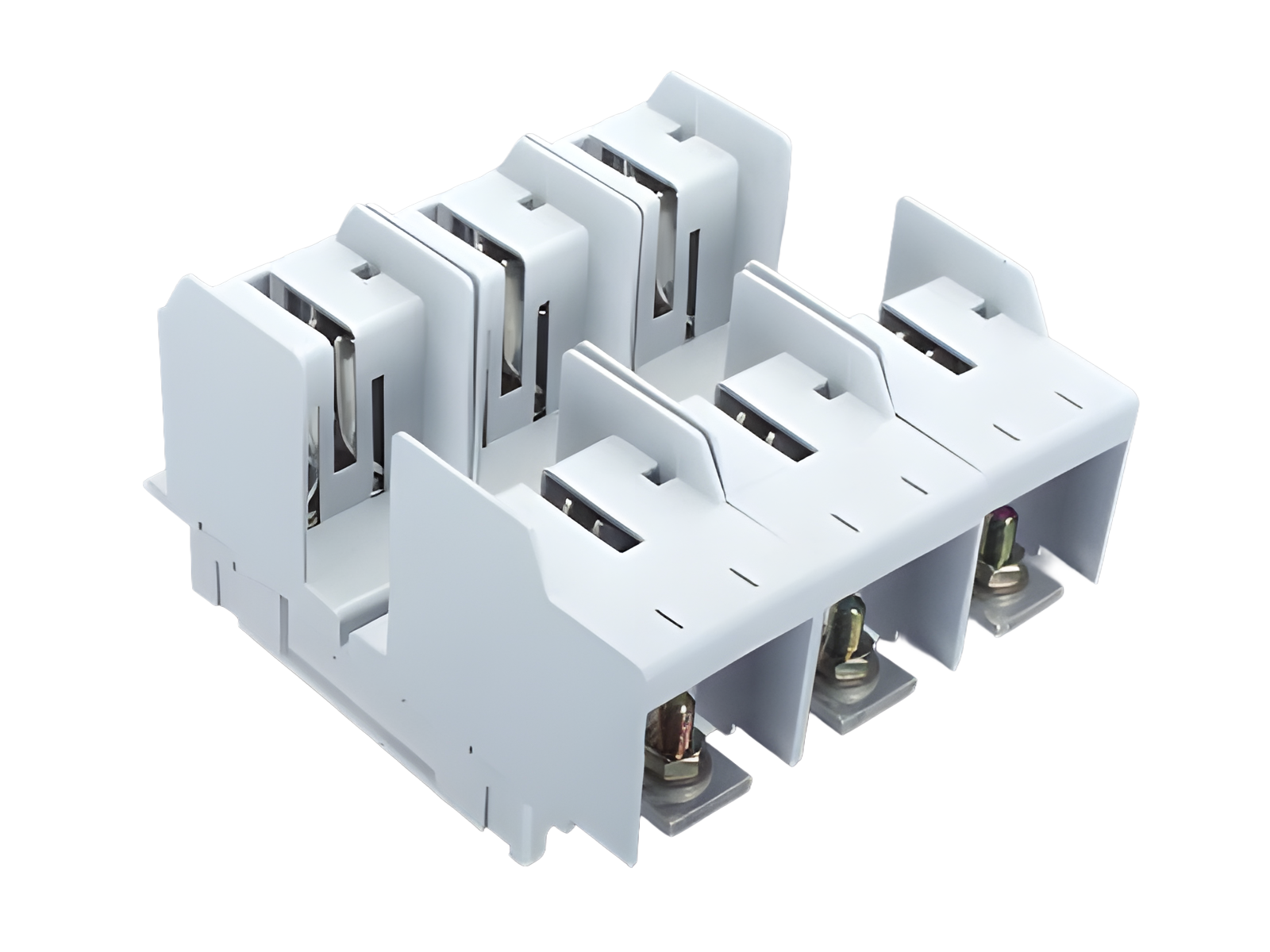

Base per fusibili NH 400 A, montaggio su barre (03694)

The picture may show a similar product.

Descrizione

Cod.art.: 03694000

Base per fusibili NH 400 A, montaggio su barre

vite

Gr. NH 2 / 3P

gruppo di prodotto 10
sottogruppo prodotto 45
pz/ conf. 1
EAN 4021267036942
ECLASS 6.1 27142106
ECLASS 7.1 27142106
ETIM 4.0 EC000067
ETIM 5.0 EC000067

Certificazioni

Norme

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Omologazioni

DNV GL

Dati tecnici

potenza diss. max. ammissibile del fusibile inserito: 45 W
grandezza: NH 2
Details IEC
Norme
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
Electrical data IEC
corrente nominale (IEC): 400 A
tensione nominale (IEC) AC: 690 V
tensione nominale (IEC) DC: 440 V
tensione di picco Uimp: 6 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 35,8 W.

(The power dissipation at full load would be 56,0 W.)

Supplementary data IEC

I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

tensione max. ammissibile (IEC) AC: 800 V
tensione max. ammissibile (IEC) DC: 800 V
for fuse links IEC 60269-2 / DIN VDE 0636-201 size 2 up to 45W power dissipation
Valori meccanici
L x A x P: 190 x 206 x 121
peso: 286,1 kg/100
Poli: 3 poli

Type of fastening: hook clips,
connection screw:
screw connection M10, 18 - 22Nm torque

Connessioni
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !
potenza diss. max. ammissibile del fusibile inserito: 45 W

Links

Downloads

Accessori

03502000
Maniglia di estrazione NH,
senza protezione mani
Gr. NH 000 - 3
Di Più

79449000
calottina per fusibili NH
per basi NH (non per basi QCC)
Gr. NH 1 - 3
Di Più
