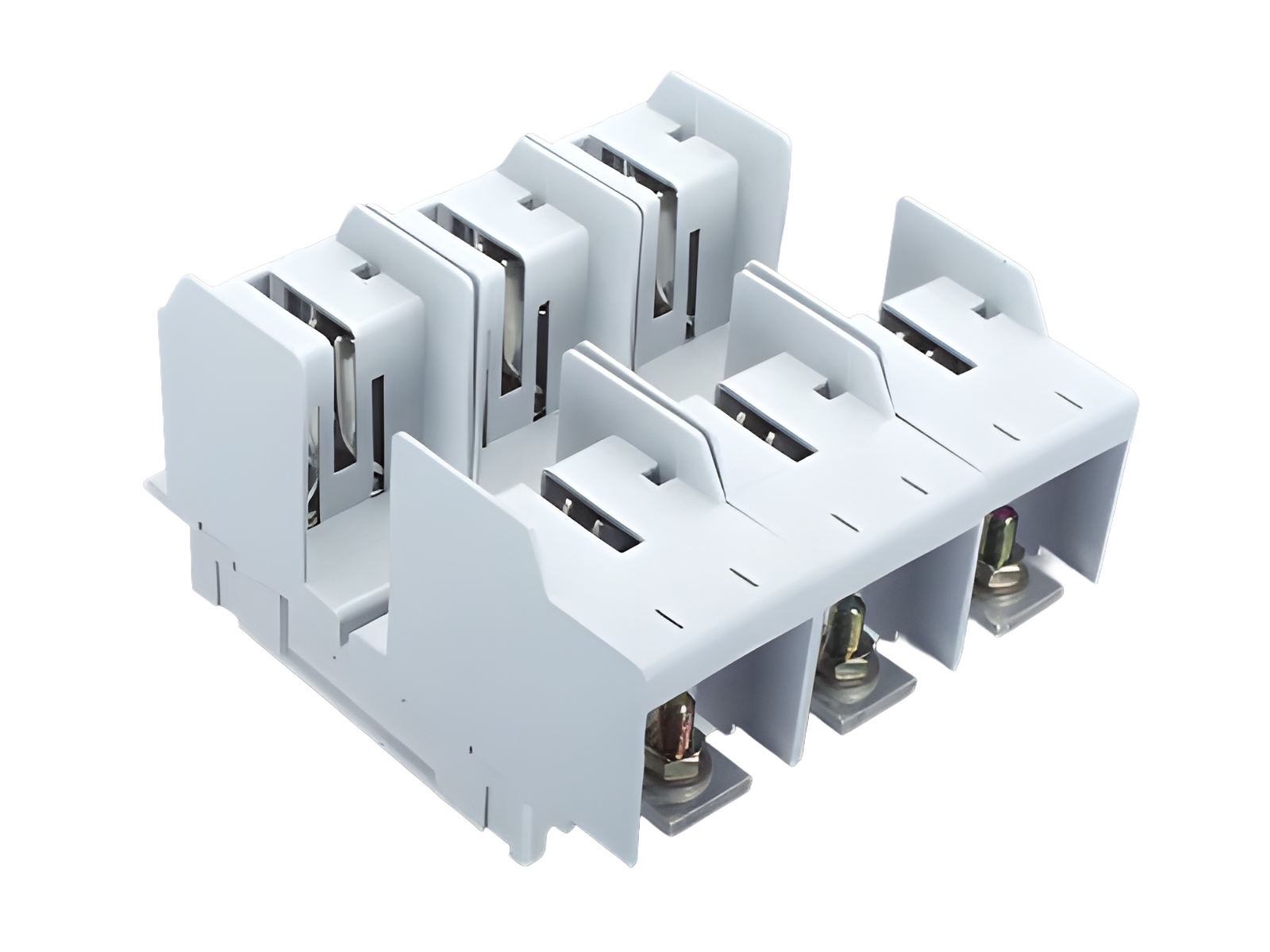

embase de fusible montée sur rail NH, 400 A (03694)

The picture may show a similar product.

Description

Référence 03694000

embase de fusible montée sur rail NH, 400 A

vis

taille 2 / 3P

Groupe de produits	10
Sous-groupe	45

Dimensions de l'emballage	1
EAN	4021267036942

ECLASS 6.1	27142106
ECLASS 7.1	27142106
ETIM 4.0	EC000067
ETIM 5.0	EC000067

Homologations

Normes

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Approbations

DNV GL

Données techniques

permitted power dissipation of the fuse-link:	45 W
Taille:	NH 2

Details IEC
Normes
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Electrical data IEC
Courant assigné (IEC):	400 A
Tension assignée (IEC) CA:	690 V

Tension assignée (IEC) CC:

440 V

Tension assignée de tenue aux chocs Uimp:

6 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 35,8 W.

(The power dissipation at full load would be 56,0 W.)

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

Tension maximale IEC CA:	800 V
Tension maximale IEC CC:	800 V

for fuse links IEC 60269-2 / DIN VDE 0636-201 size 2 up to 45W power dissipation

Charactéristiques mécaniques
L x H x P:	190 x 206 x 121
Poids:	286,1 kg/100
Pôles:	3 pôles

Type of fastening: hook clips,
connection screw:
screw connection M10, 18 - 22Nm torque

Points de raccordement
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !

permitted power dissipation of the fuse-link:	45 W

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

03502000
poignée d'extraction de fusible NH
sans protection
taille 000 / 3
Plus

79449000
cache pattes d'extraction
pour socles de fusibles NH
NH 1 - 3
Plus
