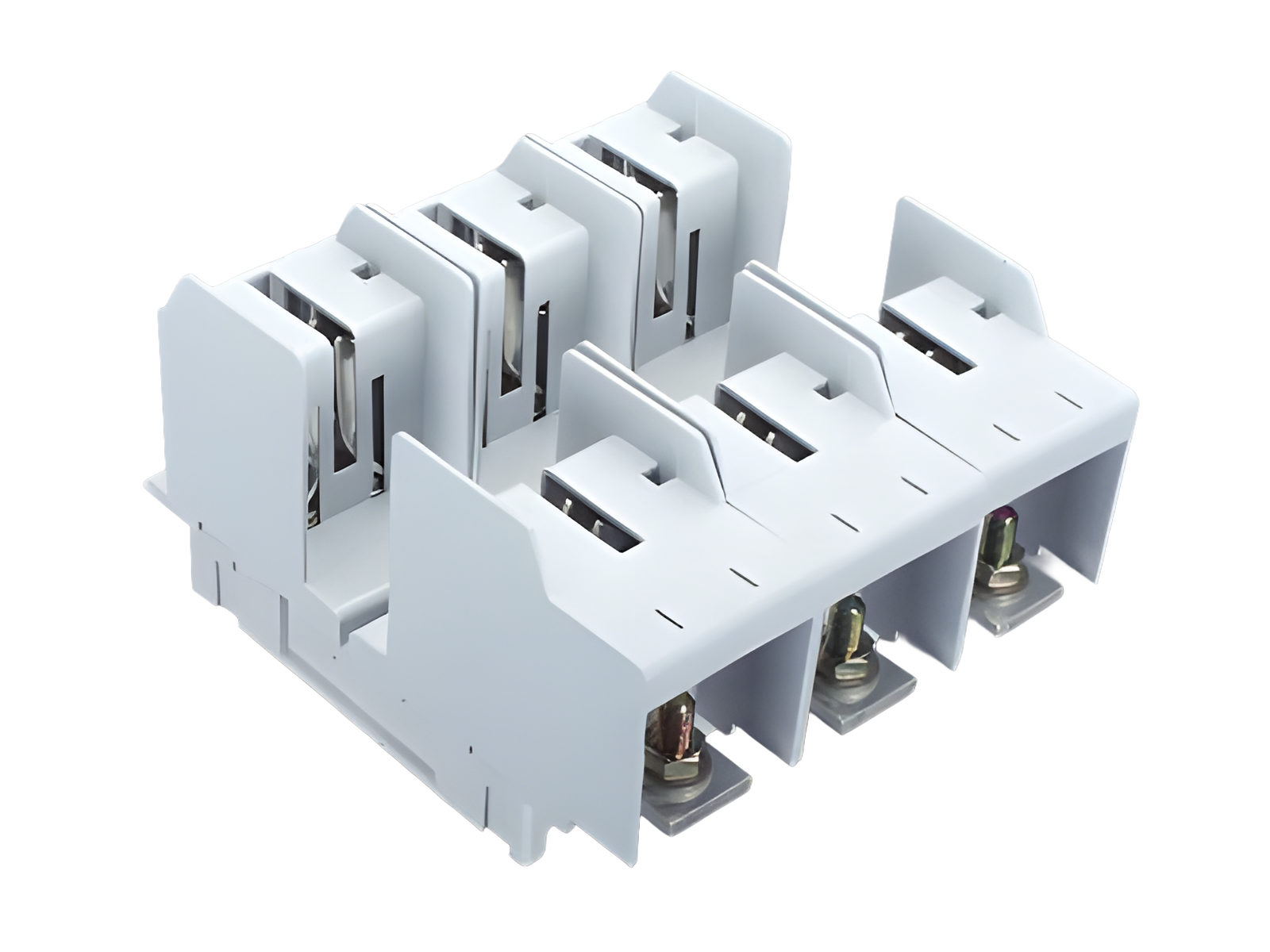

Base per fusibili NH 400 A, montaggio su barre (03694)

The picture may show a similar product.

Descrizione

Cod.art.: 03694000

Base per fusibili NH 400 A, montaggio su barre

vite

Gr. NH 2 / 3P

gruppo di prodotto	10
sottogruppo prodotto	45

pz/ conf.	1
EAN	4021267036942

ECLASS 6.1	27142106
ECLASS 7.1	27142106
ETIM 4.0	EC000067
ETIM 5.0	EC000067

Certificazioni

Norme

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Omologazioni

DNV GL

Dati tecnici

potenza diss. max. ammissibile del fusibile inserito:	45 W
grandezza:	NH 2

Details IEC
Norme
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Electrical data IEC
corrente nominale (IEC):	400 A
tensione nominale (IEC) AC:	690 V

tensione nominale (IEC) DC:

440 V

tensione di picco U_imp:

6 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 35,8 W.

(The power dissipation at full load would be 56,0 W.)

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

tensione max. ammissibile (IEC) AC:	800 V
tensione max. ammissibile (IEC) DC:	800 V

for fuse links IEC 60269-2 / DIN VDE 0636-201 size 2 up to 45W power dissipation

Valori meccanici
L x A x P:	190 x 206 x 121
peso:	286,1 kg/100
Poli:	3 poli

Type of fastening: hook clips,
connection screw:
screw connection M10, 18 - 22Nm torque

Connessioni
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !

potenza diss. max. ammissibile del fusibile inserito:	45 W

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| CAD model 3D STP

| CAD symbol 2D DXF

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accessori

03502000
Maniglia di estrazione NH,
senza protezione mani
Gr. NH 000 - 3
Di Più

79449000
calottina per fusibili NH
per basi NH (non per basi QCC)
Gr. NH 1 - 3
Di Più
