Piastra con morsetti di connessione, 3p (01569)

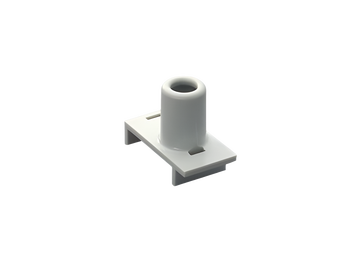

The picture may show a similar product.

Descrizione

Cod.art.: 01569000A

CRITO^®60Classic

Piastra con morsetti di connessione, 3p

6 - 50 mm², AWG 10 - 2/0, lam. Cu. 7 - 9 x 4 - 10

copertura rimovibile soltanto con attrezzo

per barre 12, 15, 20, 25, 30 x 5, 10 e barre profilate

Montaggio

60Classic

Vantaggi prodotto

Terminals can be removed for connection of uncut conductors

gruppo di prodotto	07
sottogruppo prodotto	42

pz/ conf.	1
EAN	4021267015695

ECLASS 6.1	27141146
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Certificazioni

Norme

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Omologazioni

CSA , UL , DNV GL

for UL feeder circuits >250V

type no.: 240-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

Electrical data IEC
corrente nominale (IEC):	175 A
tensione nominale (IEC) AC:	690 V

tensione di picco U_imp:

6 kV

resistenza nom. alla corrente di picco I_pk max.:

40.5 kA

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

tensione max. ammissibile (IEC) AC:	1000 V
tensione max. ammissibile (IEC) DC:	1500 V
corrente d'impiego max. (IEC):	300 A

Details UL
Norme
UL 508

for UL feeder circuits >250V
suitable for field-installed conductors

Electrical data UL
corrente nominale (UL):	175 A
tensione nominale (UL) AC:	600 V
frequenza nominale (UL):	50 / 60 Hz

SCCR unprotected max.:	10 kA
	3 cycles (without OPD) @ 600 V AC
SCCR protected max.:	100 kA

SCCR:

100 kA with JDDZ fuse Class J, CF or T 150 A / 600 V AC
65 kA with any DIVQ/7 circuit breaker 200 A / 480 V AC

Valori meccanici
L x A x P:	54 x 200 x 84
peso:	45,1 kg/100
Poli:	3 poli
per barre:	12, 15, 20, 25, 30 x 5, 10 e barre profilate

Connessioni
cage clamp connection
wire stripping:	25 mm
min. cross-section:	6 mm²
max. cross-section:	50 mm²
rm:	6 - 50 mm²
f:	6 - 50 mm²
f + AE:	6 - 50 mm²
(f + AE may not fit with max. cross-section)
Md min.:	8,0 Nm
Md max.:	10,0 Nm
Not suitable for aluminium cables !

min. cross-section UL:	AWG 10
max. cross-section UL:	AWG 2/0
torque (UL):	71 lb-in
