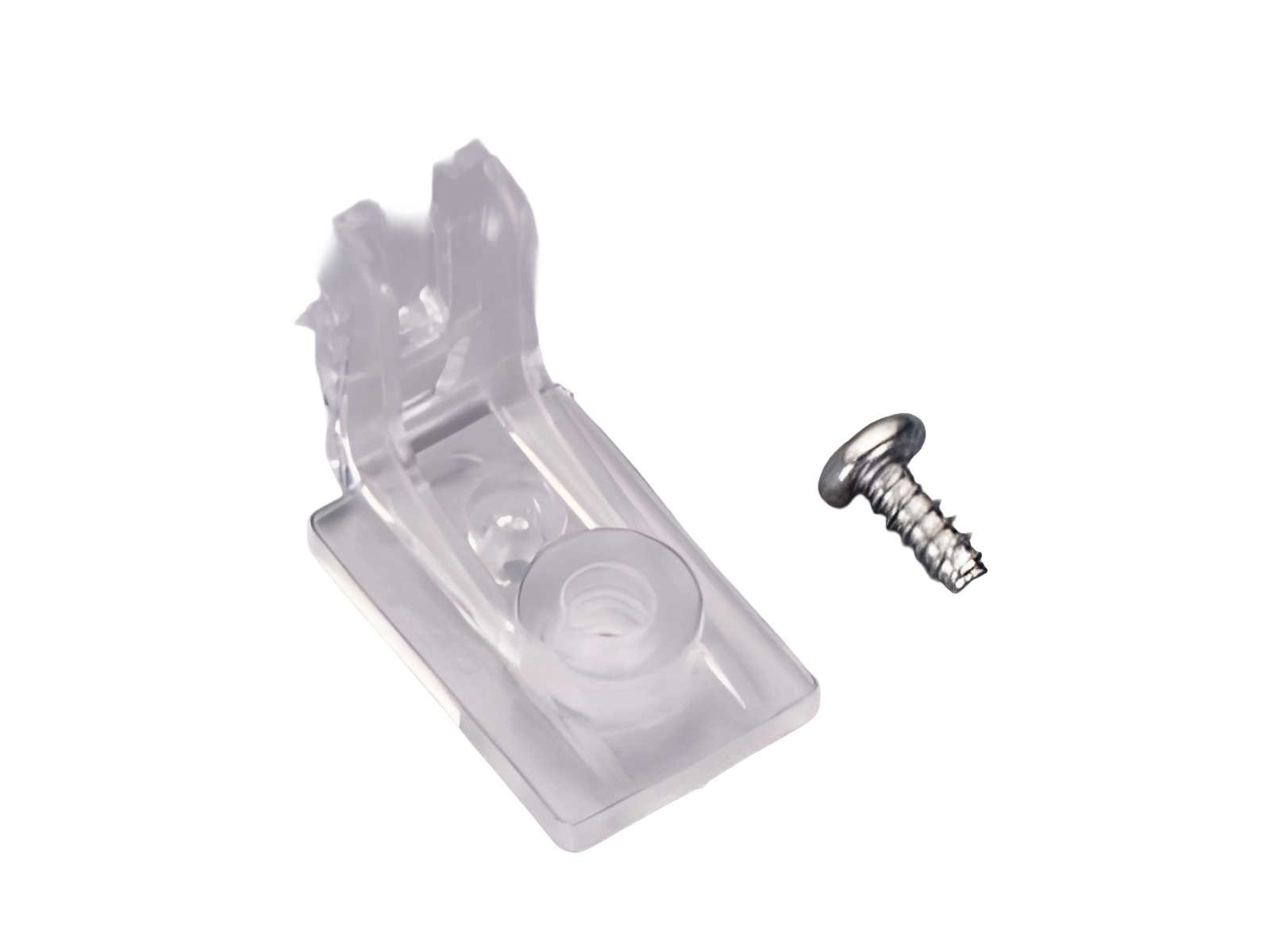

squadretta per prot. frontale (33113)

The picture may show a similar product.

Descrizione

Cod.art.: 33113000

squadretta per prot. frontale

per protezione frontale

Gr. NH 00 - 3

Montaggio

100Energy

gruppo di prodotto	12
sottogruppo prodotto	70

pz/ conf.	1
EAN	4021267331139

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dati tecnici

Details IEC
Norme
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Valori meccanici
L x A x P:	15 x 15 x 15
peso:	0,5 kg/100

Application notes


short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Usage

33384000
QUADRON^®100Energy
Base verticale per fusibili NH00 160 A
morsetto a prisma 70 mm²
Gr. NH 00
per barre: 30, 40, 50, 60 x 10
Di Più

33285000
Base sezion. verticale per fusibili NH, 160 A
vite M8 / brida 70 mm², con monitoraggio fusibili elettronico
Gr. NH 00
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33286000
Base sezion. verticale per fusibili NH, 160 A
vite M8 / brida 70mm², con segnalaz. Intervento fusibili
Gr. NH 00
per barre: 30, 40, 50, 60 x 10
Di Più

33234000
Base sezion. verticale per fusibili NH, 160 A
vite M8 / brida 70mm²
Gr. NH 00
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33235000
Base sezion. verticale per fusibili NH, 160 A
vite M8 / brida 70mm²
Gr. NH 00
per barre: 30, 40, 50, 60 x 10
Di Più

33700000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. contemp.
high version with screw M8
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33772000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. singolarm.
high version with box terminal 70 mm²
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33775000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. singolarm.
flat version with box terminal 70 mm²
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33715000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. singolarm.
high version with screw M8
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33529000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. singolarm.
flat version with V-clamp 95 mm²
terminal body Al, pressure piece brass
per barre: 30, 40, 60, 80, 100, 120 x 10
disponibile a breve
Di Più

33539000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. singolarm.
flat Version with V-clamp 95 mm²
Klemmgehäuse Alu, Druckstück Stahl
per barre: 30, 40, 60, 80, 100, 120 x 10
disponibile a breve
Di Più

33719000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. singolarm.
flat version with screw M8
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33534000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. contemp.
flat version with V-Clamp 95 mm²
Klemmengehäuse Alu, Druckstück Stahl
per barre: 30, 40, 60, 80, 100, 120 x 10
disponibile a breve
Di Più

33704000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. contemp.
flat version with screw M8
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33720000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. contemp. , con monitoraggio fus.
high version with screw M8
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33724000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. contemp. , con monitoraggio fus.
flat version with screw M8
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33592000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
with extended touch protection IP20 when open
Gr. 00, sez. singolarm.
high version with box terminal 70 mm²
per barre: 30, 40, 60, 80, 100, 120 x 10
disponibile a breve
Di Più

33770000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. contemp.
high version with box terminal 70 mm²
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33773000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. contemp.
flat version with box terminal 70 mm²
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33591000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
with extended touch protection IP20 when open
Gr. 00, sez. singolarm.
high version with screw M8
per barre: 30, 40, 60, 80, 100, 120 x 10
disponibile a breve
Di Più

33630000A
QUADRON^®185Power Speed
Sezionatore verticale per fus. NH Gr.1
uscita in basso M12
double-breaking
per barre: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Di Più

33774000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. contemp., con monit. fusibili
flat version with box terminal 70 mm²
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33771000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. contemp., con monit. fusibili
high version with box terminal 70 mm²
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

33590000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
high version with box terminal 70 mm²
Gr. 00, sez. contemp.
per barre: 30, 40, 60, 80, 100, 120 x 10
disponibile a breve
Di Più

33535000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. singolarm.
high Version with V-clamp 95 mm²
Klemmengehäuse Alu, Druckstück Stahl
per barre: 30, 40, 60, 80, 100, 120 x 10
disponibile a breve
Di Più

33615000A
QUADRON^®185Power Speed
Sezionatore verticale per fus. NH Gr.00
versione profonda, uscita in basso M8
mont. su barre forate
per barre: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Di Più

33614000A
QUADRON^®185Power Speed
Sezionatore verticale per fus. NH Gr.00
versione profonda, uscita in basso M8
mont. su barre non forate
double-breaking
per barre: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Di Più

33525000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. singolarm.
high version with V-clamp 95 mm²
Klemmgehäuse Alu, Druckstück Messing
per barre: 30, 40, 60, 80, 100, 120 x 10
disponibile a breve
Di Più

33636000A
QUADRON^®185Power Speed
Sezionatore verticale per fus. NH Gr.1
con monit. fusibili
uscita in basso M12
double-breaking
per barre: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Di Più

33633000A
QUADRON^®185Power Speed
Sezionatore verticale per fus. NH Gr.2
uscita in alto M12
double-breaking
per barre: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Di Più

33638000A
QUADRON^®185Power Speed
Sezionatore verticale per fus. NH Gr.2
con monit. fusibili
uscita in basso M12
double-breaking
per barre: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Di Più

33640000A
QUADRON^®185Power Speed
Sezionatore verticale per fus. NH Gr.3
con monit. fusibili
uscita in basso M12
double-breaking
per barre: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Di Più

33631000A
QUADRON^®185Power Speed
Sezionatore verticale per fus. NH Gr.1
uscita in alto M12
double-breaking
per barre: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Di Più

33634000A
QUADRON^®185Power Speed
Sezionatore verticale per fus. NH Gr.3
uscita in basso M12
double-breaking
per barre: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Di Più

33635000A
QUADRON^®185Power Speed
Sezionatore verticale per fus. NH Gr.3
uscita in alto M12
double-breaking
per barre: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Di Più

33632000A
QUADRON^®185Power Speed
Sezionatore verticale per fus. NH Gr.2
uscita in basso M12
double-breaking
per barre: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Di Più

33611000A
QUADRON^®185Power Speed
Sezionatore verticale per fus. NH Gr.00
uscita in basso M8
mont. su barre forate
double-breaking
per barre: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Di Più

33622000A
QUADRON^®185Power Speed
Sezionatore verticale per fus. NH Gr.00
uscita in alto M8
mont. su barre non forate, con monit. fusibili
per barre: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Di Più

33617000A
QUADRON^®185Power Speed
Sezionatore verticale per fus. NH Gr.00
versione profonda, uscita in alto M8
mont. su barre forate
per barre: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Di Più

33621000A
QUADRON^®185Power Speed
Sezionatore verticale per fus. NH Gr.00
uscita in basso M8
mont. su barre forate, con monit. fusibili
per barre: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Di Più

33624000A
QUADRON^®185Power Speed
Sezionatore verticale per fus. NH Gr.00
versione profonda, uscita in basso M8
mont. su barre non forate, con monit. fusibili
per barre: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Di Più

33625000A
QUADRON^®185Power Speed
Sezionatore verticale per fus. NH Gr.00
versione profonda, uscita in basso M8
mont. su barre forate, con monit. fusibili
per barre: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Di Più

33627000A
QUADRON^®185Power Speed
Sezionatore verticale per fus. NH Gr.00
versione profonda, uscita in alto M8
mont. su barre forate, con monit. fusibili
per barre: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Di Più

33623000A
QUADRON^®185Power Speed
Sezionatore verticale per fus. NH Gr.00
uscita in alto M8
mont. su barre forate, con monit. fusibili
per barre: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Di Più

33626000A
QUADRON^®185Power Speed
Sezionatore verticale per fus. NH Gr.00
versione profonda, uscita in alto M8
mont. su barre non forate, con monit. fusibili
per barre: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Di Più

33612000A
QUADRON^®185Power Speed
Sezionatore verticale per fus. NH Gr.00
uscita in alto M8
mont. su barre non forate
double-breaking
per barre: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Di Più

33613000A
QUADRON^®185Power Speed
Sezionatore verticale per fus. NH Gr.00
uscita in alto M8
mont. su barre forate
double-breaking
per barre: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Di Più

33610000A
QUADRON^®185Power Speed
Sezionatore verticale per fus. NH Gr.00
uscita in basso M8
mont. su barre non forate
double-breaking
per barre: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Di Più

33620000A
QUADRON^®185Power Speed
Sezionatore verticale per fus. NH Gr.00
uscita in basso M8
mont. su barre non forate, con monit. fusibili
per barre: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Di Più

33616000A
QUADRON^®185Power Speed
Sezionatore verticale per fus. NH Gr.00
versione profonda, uscita in alto M8
mont. su barre non forate
per barre: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Di Più

33589000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
with extended touch protection IP20 when open
Gr. 00, sez. contemp.
high version with screw M8
per barre: 30, 40, 60, 80, 100, 120 x 10
disponibile a breve
Di Più

33520000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. contemp.
high version with V-clamp 95 mm²
Klemmengehäuse Alu, Druckstück Messing
per barre: 30, 40, 60, 80, 100, 120 x 10
disponibile a breve
Di Più

33530000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. contemp.
high version with V-clamp 95 mm²
Klemmgehäuse Alu, Druckstück Stahl
per barre: 30, 40, 60, 80, 100, 120 x 10
disponibile a breve
Di Più

https://pim.woehner.de/IT/INT/1000049196

Trova il tuo contatto

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
