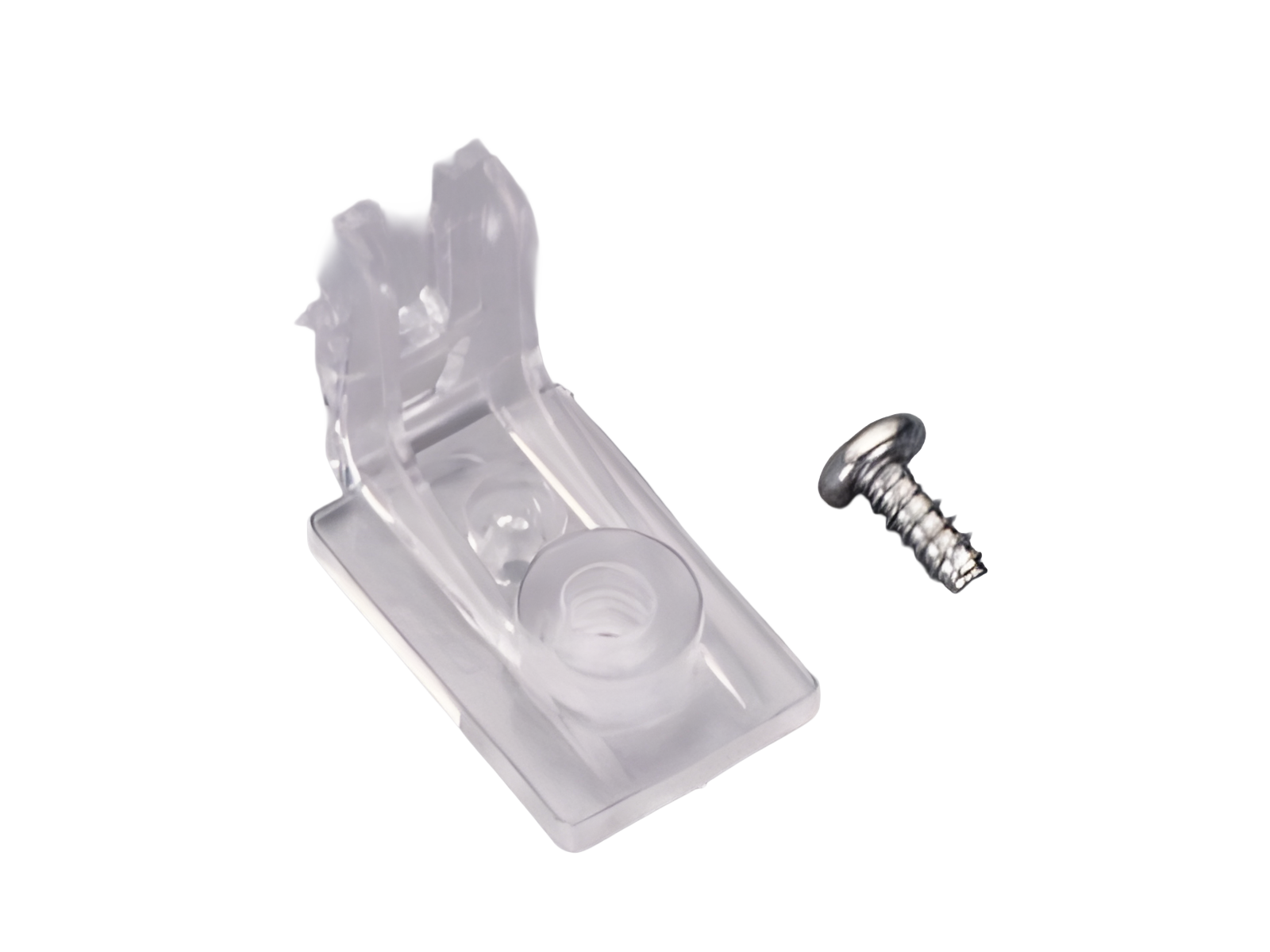

squadretta per prot. frontale (33113)

The picture may show a similar product.

Descrizione

Cod.art.: 33113000

squadretta per prot. frontale

per protezione frontale

Gr. NH 00 - 3

Montaggio

100Energy

gruppo di prodotto	12
sottogruppo prodotto	70

pz/ conf.	1
EAN	4021267331139

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498
