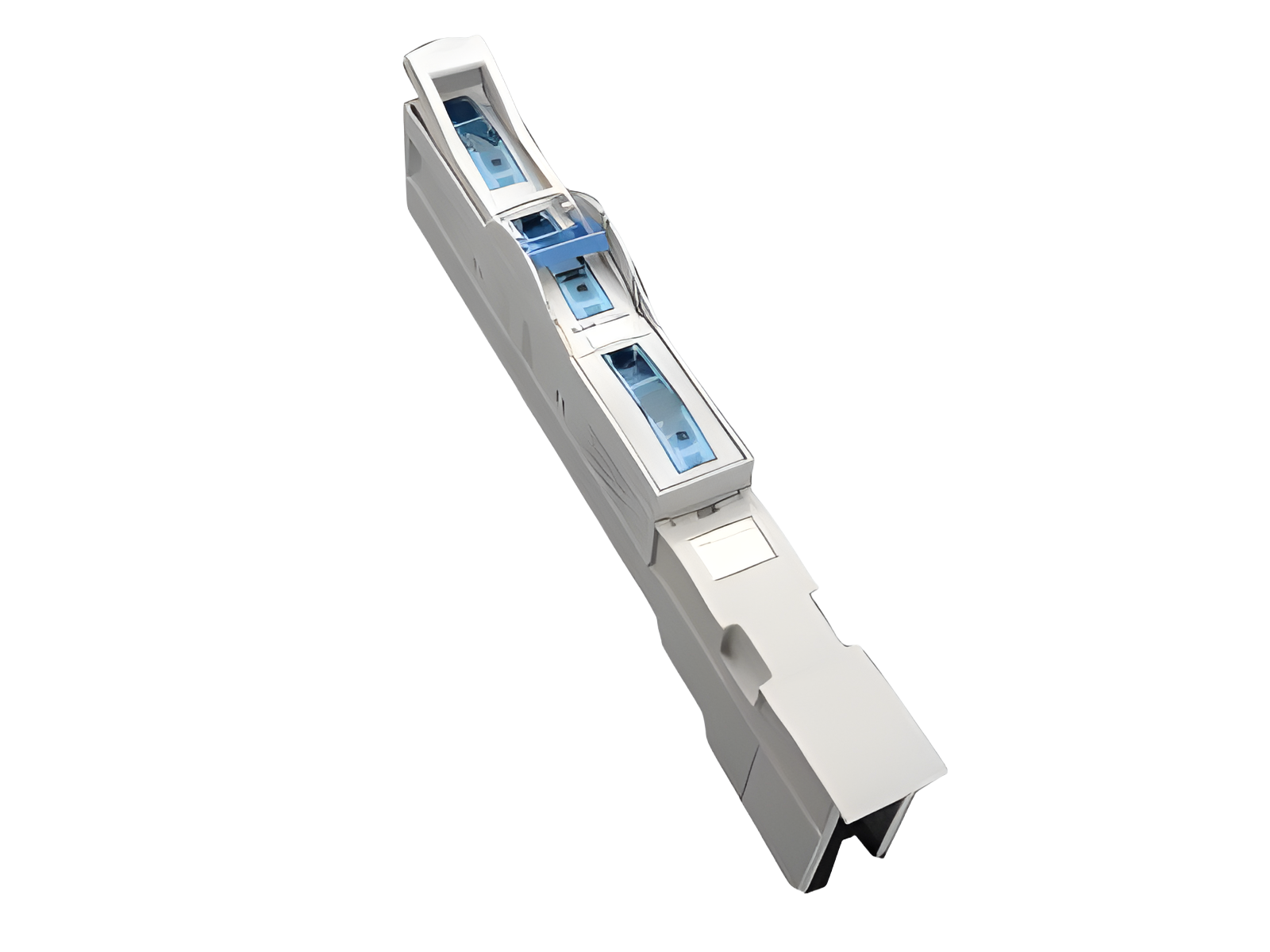

Base sezion. verticale per fusibili NH, 160 A (33235)

The picture may show a similar product.

Descrizione

Cod.art.: 33235000

Base sezion. verticale per fusibili NH, 160 A

vite M8 / brida 70mm²

Gr. NH 00

per barre 30, 40, 50, 60 x 10

Montaggio

100Energy

Vantaggi prodotto

Self-closing inspection holes are available in the cover.

gruppo di prodotto	12
sottogruppo prodotto	51

pz/ conf.	1
EAN	4021267332358

ECLASS 6.1	27142108
ECLASS 7.1	27142108
ETIM 4.0	EC001046
ETIM 5.0	EC001046

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Omologazioni

IEC (CB) , CCC

type no.: SLS-00

CCC certificate: 2004010302117261

Dati tecnici

per fusibili di grandezza:	NH 000, NH 00
fusibile secondo norma:	IEC / HD 60269-2
potenza diss. max. ammissibile del fusibile inserito:	12 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Details IEC
Norme
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data IEC
corrente nominale (IEC):	160 A
tensione nominale (IEC) AC:	800 V

tensione nominale di isolamento U_i AC:	1000 V
tensione di picco U_imp:	8 kV

Categoria d'impiego AC:

AC22 B (690 V)
AC23 B (400V)
AC23 B (500V / 125A)

AC20 (800 V)

Sichtbarer Hinweis notwendig: Nicht unter Last schalten in Fall von Betriebsspannung höher als 690 V

Categoria d'impiego DC:

DC-20B
max. voltage between the fuses: 1000V
visible information required: Do not switch under load.

corrente nom. di cto cto condizionata da fusibili (AC):	50 kA / 690 V
secondo prove fatte con fusibili di caratteristica:	gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 12,8 W.

(The power dissipation at full load would be 20,0 W.)

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

tensione max. ammissibile (IEC) DC:

1000 V

Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.

Degree of protection IP30 at front, degree of protection near terminal depends on installation

Valori meccanici
L x A x P:	50 x 455 x 120
peso:	137,0 kg/100
per barre:	30, 40, 50, 60 x 10

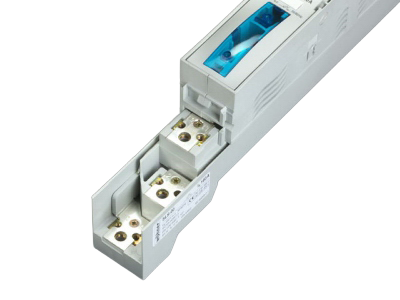

Type of fastening: can be screwed onto drilled busbar,
M8, 12 - 14Nm torque,
or using terminal clamp,
adapter for 185-mm-System,
connection 70mm², screw M8, 12 - 14Nm torque,
connection clamp 1.5-70mm², 3Nm torque
wedge clamp terminal 16-70mm², 3Nm torque

Connessioni

viti M8 : C. serr. 12 - 14 Nm

Application notes

Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.
Avvisi e consigli	with adapter (accessory) for the 185mm-System power

potenza diss. max. ammissibile del fusibile inserito:	12 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
