Brida di connessione per barrette PE/N (01114)

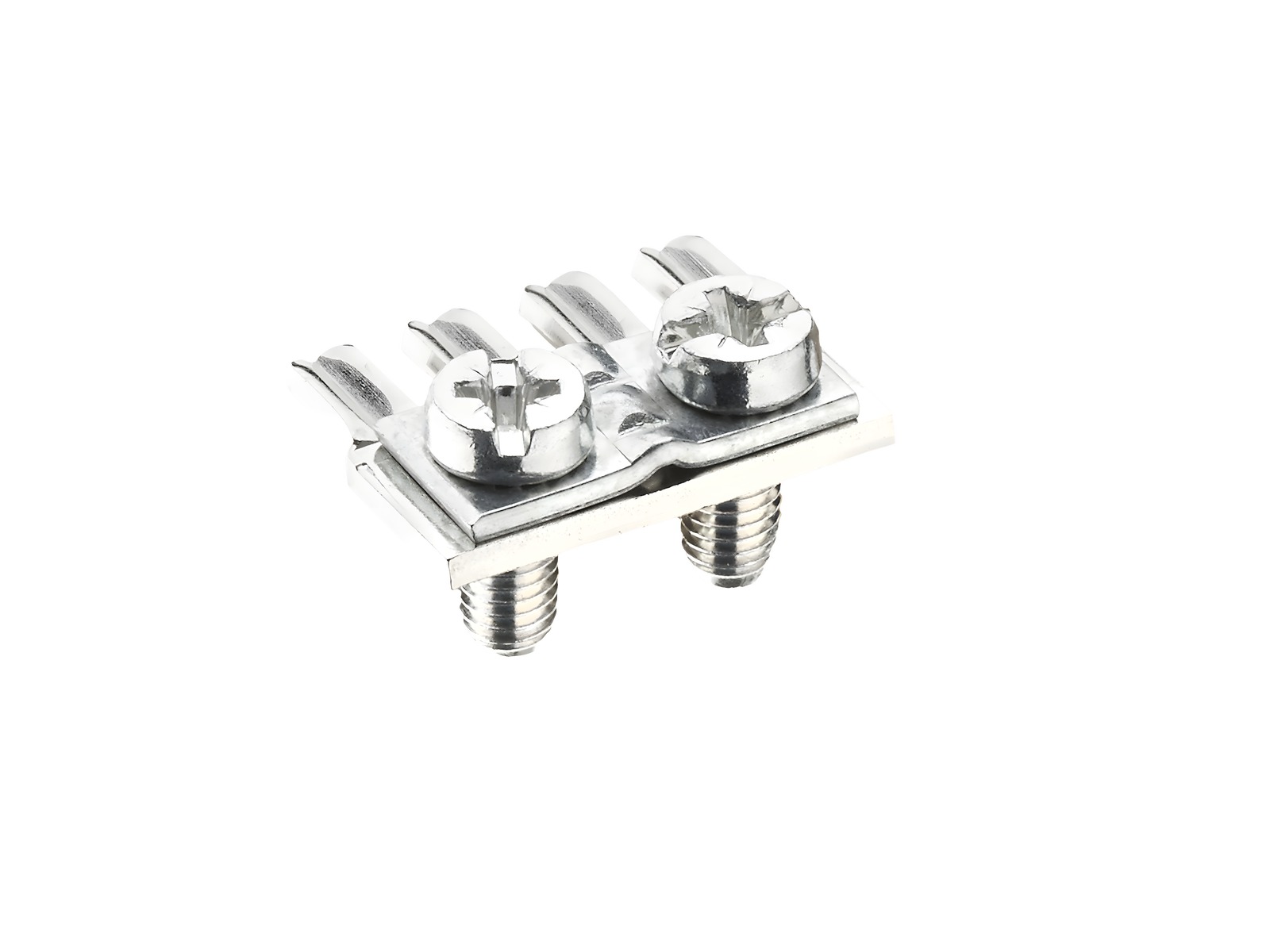

The picture may show a similar product.

Descrizione

Cod.art.: 01114000

CRITO^®

Brida di connessione per barrette PE/N

35 mm²

per barrette PE/N 01126 fino a 01130

gruppo di prodotto	07
sottogruppo prodotto	06

pz/ conf.	100
EAN	4021267011147

ECLASS 6.1	27141146
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Certificazioni

Norme

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

Electrical data IEC
tensione nominale (IEC) AC:	400 V

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

tensione max. ammissibile (IEC) AC:

500 V

Valori meccanici
L x A x P:	15 x 15 x 15
peso:	1,4 kg/100

Connessioni
max. cross-section:	35 mm²
Alveolo di serraggio:	7 x 7
Not suitable for aluminium cables !

1.5 - 25mm² flexible with wire-end ferrule 1.5 - 10mm² solid round only for maximum tightening torque: 16mm² stranded round
