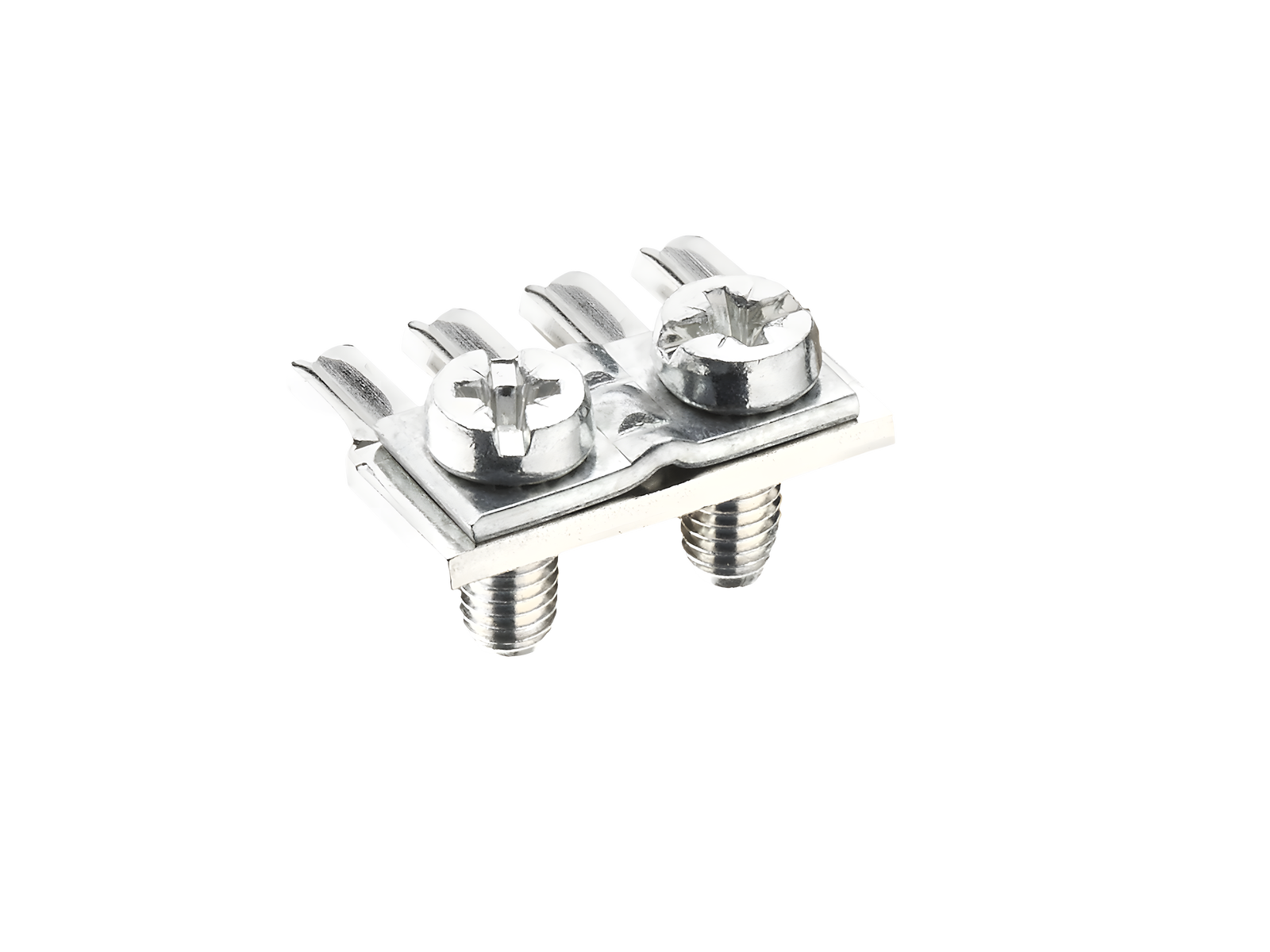

Brida di connessione per barrette PE/N (01114)

The picture may show a similar product.

Descrizione

Cod.art.: 01114000

CRITO®

Brida di connessione per barrette PE/N

35 mm²

per barrette PE/N 01126 fino a 01130

gruppo di prodotto 07
sottogruppo prodotto 06
pz/ conf. 100
EAN 4021267011147
ECLASS 6.1 27141146
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Certificazioni

Norme

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Electrical data IEC
tensione nominale (IEC) AC: 400 V

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0.0 W.

(The power dissipation at full load would be 0.0 W.)

Supplementary data IEC

I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

tensione max. ammissibile (IEC) AC: 500 V
Valori meccanici
L x A x P: 15 x 15 x 15
peso: 1.4 kg/100
Connessioni
max. cross-section: 35 mm²
Alveolo di serraggio: 7 x 7
Not suitable for aluminium cables !


1.5 - 25mm² flexible with wire-end ferrule
1.5 - 10mm² solid round
only for maximum tightening torque:
16mm² stranded round

Application notes

Not suitable for aluminium cables !
