Piastra con morsetti di connessione, 3p (01570)

The picture may show a similar product.

Descrizione

Cod.art.: 01570000A

CRITO®60Classic

Piastra con morsetti di connessione, 3p

10 - 120 mm², AWG 2 - 250 MCM, lam. Cu. 9 - 15,5 x 2,4 - 10

copertura rimovibile soltanto con attrezzo

per barre 12, 15, 20, 25, 30 x 5, 10 e barre profilate

Montaggio

60Classic

Vantaggi prodotto

Terminals can be removed for connection of uncut conductors

gruppo di prodotto 07
sottogruppo prodotto 45
pz/ conf. 1
EAN 4021267015701
ECLASS 6.1 27141146
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Certificazioni

Norme

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Omologazioni

CSA , UL , DNV GL

for UL feeder circuits >250V

type no.: 243-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Electrical data IEC
corrente nominale (IEC): 250 A
tensione nominale (IEC) AC: 690 V
tensione di picco Uimp: 6 kV
resistenza nom. alla corrente di picco Ipk max.: 56.3 kA
Supplementary data IEC

I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

tensione max. ammissibile (IEC) AC: 1000 V
tensione max. ammissibile (IEC) DC: 1500 V
corrente d'impiego max. (IEC): 440 A
Details UL
Norme
UL 508
for UL feeder circuits >250V
suitable for field-installed conductors
Electrical data UL
corrente nominale (UL): 255 A
tensione nominale (UL) AC: 600 V
frequenza nominale (UL): 50 / 60 Hz
SCCR unprotected max.: 10 kA
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 100 kA
SCCR: 100 kA with JDDZ fuse Class J 500 A / 600 V AC
100 kA with JDDZ fuse Class J 600 A / 480 V AC
35 kA with any DIVQ/7 circuit breaker 600 A / 600 V AC
50 kA with any DIVQ/7 circuit breaker 600 A / 480 V AC
65 kA with any DIVQ/7 circuit breaker 400 A / 480 V AC
Valori meccanici
L x A x P: 81 x 200 x 84
peso: 53,5 kg/100
Poli: 3 poli
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Connessioni
cage clamp connection
wire stripping: 25 mm
min. cross-section: 10 mm²
max. cross-section: 150 mm²
re: 10 - 10 mm²
rm: 16 - 150 mm²
f: 16 - 120 mm²
f + AE: 10 - 120 mm²
(f + AE may not fit with max. cross-section)
Alveolo di serraggio: 15 x 15
Md min.: 12,0 Nm
Md max.: 12,5 Nm
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !
La capacità di isolamento dell'articolo dipende dalle condizioni di installazione.
for UL feeder circuits >250V

Links

Downloads

Accessori

01301000

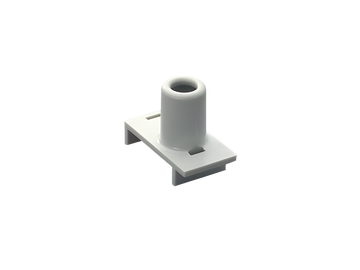

Coprimorsetto per morsetti
