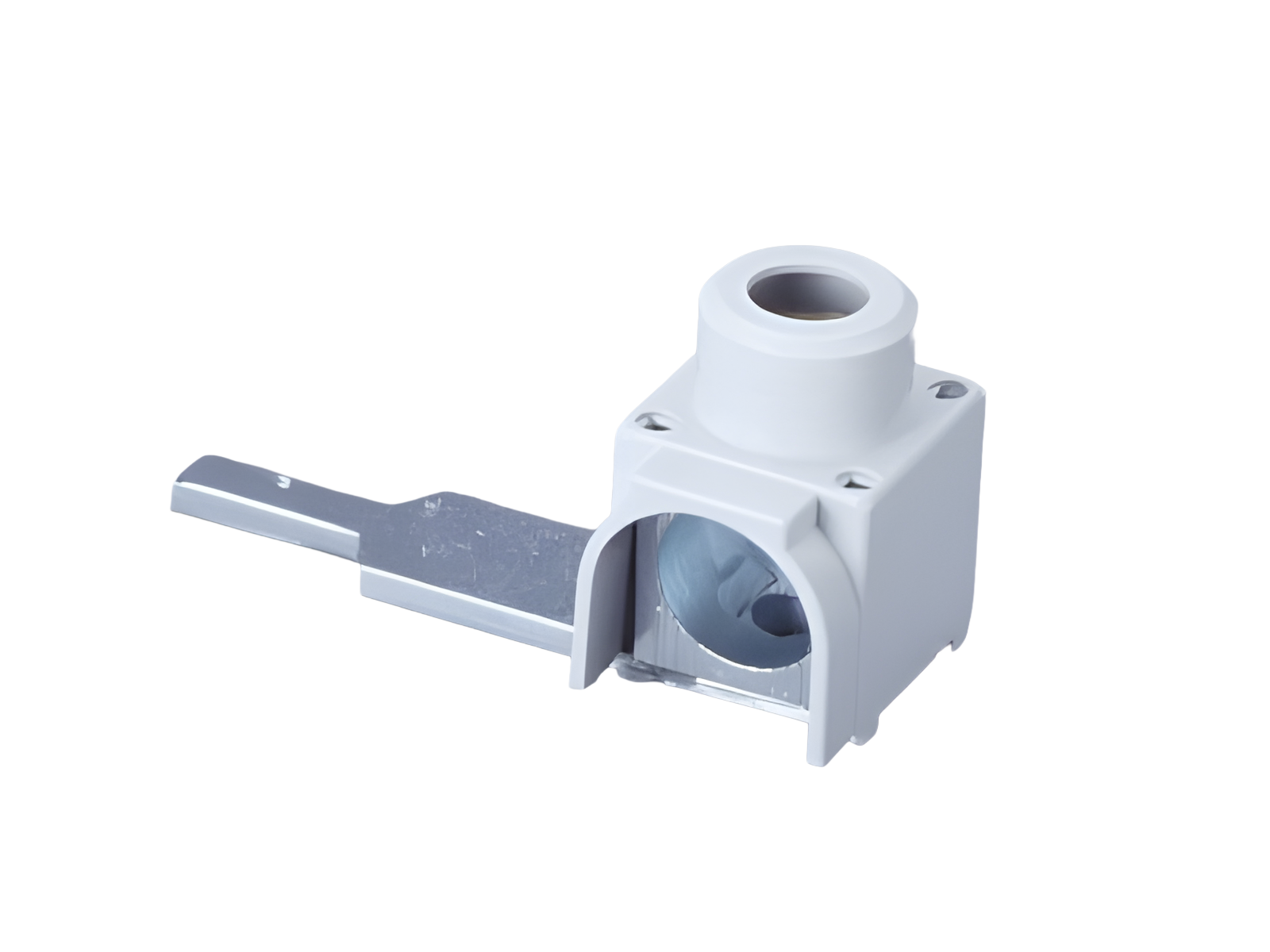

morsetto di alimentazione laterale per pettini (31029)

The picture may show a similar product.

Descrizione

Cod.art.: 31029000A

morsetto di alimentazione laterale per pettini

6 - 50 mm²

per 31012, 31310, 31312

gruppo di prodotto	07
sottogruppo prodotto	26

pz/ conf.	25
EAN	4021267310295

ECLASS 6.1	27371390
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Certificazioni

Norme

IEC 61439-1:2020

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020

Electrical data IEC
corrente nominale (IEC):	125 A
tensione nominale (IEC) AC:	690 V

tensione di picco U_imp:

4 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

tensione max. ammissibile (IEC) AC:	690 V
tensione max. ammissibile (IEC) DC:	600 V

Valori meccanici
L x A x P:	20 x 17 x 26
peso:	2,9 kg/100

Connessioni
min. cross-section:	6 mm²
max. cross-section:	50 mm²
Not suitable for aluminium cables !

6 - 50mm² round, solid and stranded 4 - 35mm² flexible with wire-end ferrule Md 3.5Nm max. connection diameter 10mm

Application notes

Not suitable for aluminium cables !
La capacità di isolamento dell'articolo dipende dalle condizioni di installazione.
Avvisi e consigli	Recommended stripping of the insulation on the connection lead approx. 14mm

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| CAD model 3D STP

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Usage

31312000A
barra a pettine, 3 poli, per E33, passo 50 mm
80 A, lunghezza 1 m
16 mm²
Di Più

31310000A
barra a pettine, 3 poli, per E27, passo 40 mm
80 A, lunghezza 1 m
16 mm²
Di Più

31012000A
barra a pettine, 3 poli, passo 27 mm
80 A, lunghezza 1 m
16 mm²
Di Più

31174000A
TRITON^®Panel
Base per fusibile DII
E 27 / 25 A / 3P, per calibri a vite
con protez. contro contatti accidentali
Di Più

31288000
TRITON^®Panel
Base per fusibili D01
E 14 / 16 A / 3P
con protez. contro contatti accidentali
Di Più

31941000
AMBUS^®Panel
Base sezion. per fusibili cilindr., con microswitch
14 x 51 / 3P
50 A / 690 V
for fuse links with striker pin
Di Più

31176000A
TRITON^®Panel
Base per fusibile DIII
E 33 / 63 A / 3P, per calibri a vite
con protez. contro contatti accidentali
Di Più

31118000
AMBUS^®Panel
Base sezion. per fusibili cilindr.
14x51 / 3P
50 A / 690 V
Di Più

31280000
AMBUS^®Panel
Base sezion. per fusibili cilindr., per fus. extrarapidi
14 x 51 / 3P
50 A / 690 V
Di Più

31302000
CUSTO^®Panel
Base per fusibili D01
E 14 / 16 A / 3P
con protez. contro contatti accidentali
Di Più

31293000
TRITON^®Panel
Base per fusibili D02
E 18 / 63 A / 3P
con protez. contro contatti accidentali
Di Più

31138000
AMBUS^®Panel
Base sezion. per fusibili cilindr., con LED
14 x 51 / 3P
50 A / 110 - 690 V
indication of a released fuse link
Di Più

31306000
CUSTO^®Panel
Base per fusibili D01
E 18 / 63 A / 3P
con protez. contro contatti accidentali
Di Più

https://pim.woehner.de/IT/FR/1000073720

Trova il tuo contatto

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com

Newsletter
Legal Notice
Ulteriori informazioni

English Italiano Deutsch Français

Deutschland France Italia Switzerland International
